フロントパネル

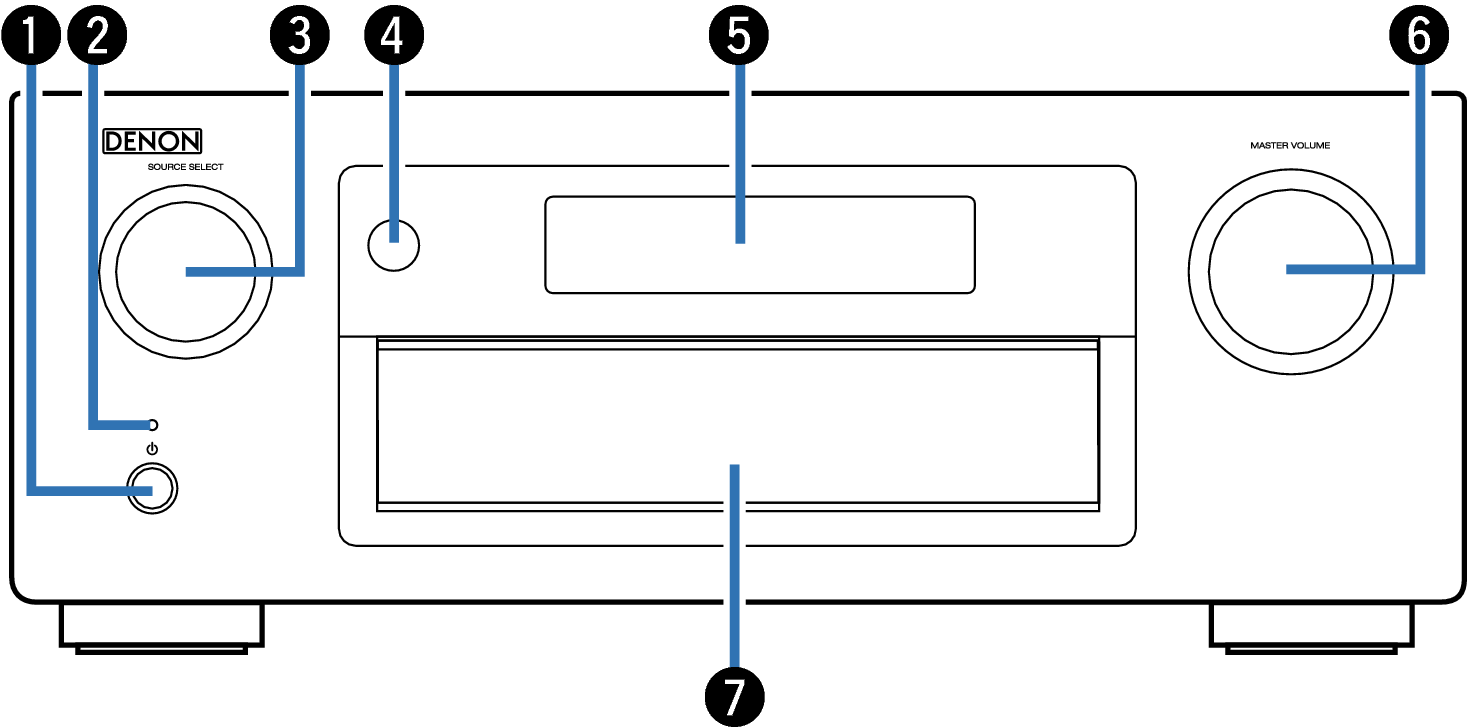

Name Front Small1 AVRX4100WE2

電源ボタン ( Power Button

メインゾーン(本機のある部屋)の電源をオン/オフ(スタンバイ)します。 こちら

電源表示

電源の状態によって、次のように点灯します。

緑色:電源オン時

消灯:通常のスタンバイ時

赤色:

“HDMIパススルー”の設定が“オン”のときこちら

“HDMIコントロール”の設定が“オン”のときこちら

“IPコントロール”の設定が“常時オン”のときこちら

入力ソース選択つまみ (SOURCE SELECT)

入力ソースを選択します。 こちら

リモコン受光部

リモコンからの信号を受信します。 こちら

ディスプレイ

各種情報を表示します。 こちら

音量調節つまみ (MASTER VOLUME)

音量を調節します。 こちら

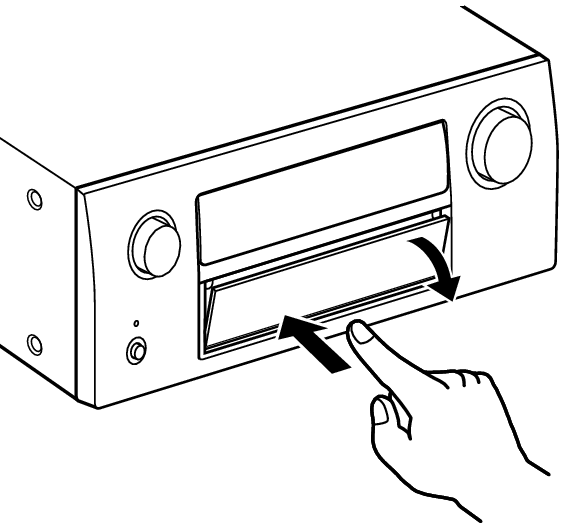

ドア

ドアの中にあるボタンや端子をご使用になるときにドアの下の部分を押すと、ドアが開きます。ドアの開閉の際に、指などを挟まないようご注意ください。

Pict DoorOpen
