Lautsprecheranschluss

In diesem Beispiel werden die Lautsprecher in diesem Raum an das Gerät angeschlossen.

Dieser Abschnitt enthält eine Beschreibung ihres Anschlusses in typischen Szenarien.

HINWEIS

Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Schalten Sie auch den Subwoofer aus.

Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen nicht überstehen. Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder wenn die Plus- und Minuspole einander berühren. (ÜberlastschutzLink)

Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an das Stromnetz angeschlossen ist. Dies kann zu einem Stromschlag führen. Wenn der “Einrichtungsassistent” (Seite 9 in der separaten “Kurzanleitung”) ausgeführt wird, folgen Sie den Anweisungen im “Einrichtungsassistent”, um die Anschlüsse herzustellen. (Die Lautsprecheranschlüsse werden während der Ausführung des “Einrichtungsassistent” nicht mit Strom versorgt.)

Verwenden Sie Lautsprecher mit einer Impedanz von 4 bis 16 Ω/Ohm.

HINWEIS

Nehmen Sie die folgenden Einstellungen vor, wenn Sie Lautsprecher mit einer Impedanz von 4 – 6 Ω/Ohm verwenden.

Halten Sie am Hauptgerät White-Arrow-Left und White-Arrow-Right mindestens 3 Sekunden gleichzeitig gedrückt.

Flower Mark Video Format < PAL>” wird auf dem Display angezeigt.

Drücken Sie zweimal auf shirosankaku-Reverse am Gerät.

Flower Mark Sp. Impedance <8ohms>” wird auf dem Display angezeigt.

Verwenden Sie White-Arrow-Left oder White-Arrow-Right am Hauptgerät zur Auswahl der Impedanz.

6ohms:

Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher 6 Ω/Ohm liegt.

4ohms:

Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher 4 Ω/Ohm liegt.

Drücken Sie am Hauptgerät auf ENTER, um die Einstellungen abzuschließen.

Anschließen der Lautsprecherkabel

Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.

Isolieren Sie ca. 10 mm des Lautsprecherkabelendes ab, verzwirbeln Sie das Ende der Ader fest, oder versehen Sie es mit einem Kabelschuh.
Drehen Sie den Lautsprecheranschluss gegen den Uhrzeigersinn, um ihn zu lösen.
Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn der Isolierung in den Lautsprecheranschluss ein.
Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um ihn festzuziehen.

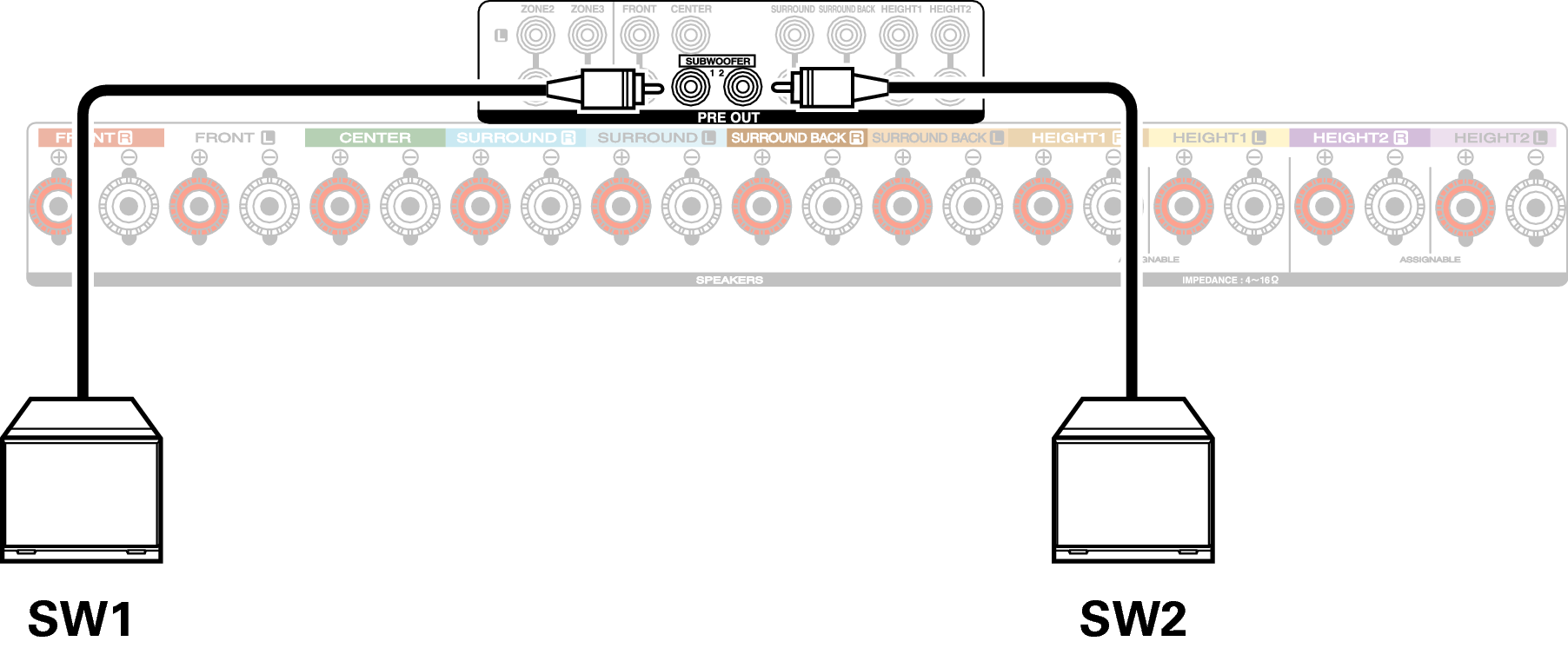

Anschließen der Subwoofer

Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-Kabel. An dieses Gerät können zwei Subwoofer angeschlossen werden.

Um zwei Subwoofer zu verwenden, stellen Sie “Subwoofer” auf “2 Lautsp.” (unter “Lautspr.-Konfig.”). Link

Pegel und Abstand können für Subwoofer 1 und Subwoofer 2 separat eingestellt werden.

Informationen zu den Kabelkennzeichnungen (im Lieferumfang enthalten) für die Kanalidentifizierung

Der Kanalabschnitt für Lautsprecheranschlüsse auf der Rückseite ist farbcodiert, damit die einzelnen Kanäle zu erkennen sind.

Befestigen Sie die Kabelkennzeichnung für die einzelnen Lautsprecher am jeweiligen Lautsprecherkabel. Dadurch können Sie schnell das richtige Kabel an die Lautsprecheranschlüsse auf der Rückseite anschließen.

Lautsprecheranschlüsse

Farbe

FRONT L

Weiß

FRONT R

Rot

CENTER

Grün

SURROUND L

Hellblau

SURROUND R

Blau

SURROUND BACK L

Beige

SURROUND BACK R

Braun

FRONT HEIGHT L

Hellgelb

FRONT HEIGHT R

Gelb

TOP FRONT L

Hellgelb

TOP FRONT R

Gelb

TOP MIDDLE L

Helllila

TOP MIDDLE R

Lila

TOP REAR L

Helllila

TOP REAR R

Lila

REAR HEIGHT L

Helllila

REAR HEIGHT R

Lila

FRONT DOLBY L

Hellgelb

FRONT DOLBY R

Gelb

SURROUND DOLBY L

Helllila

SURROUND DOLBY R

Lila

BACK DOLBY L

Helllila

BACK DOLBY R

Lila

SUBWOOFER

Schwarz

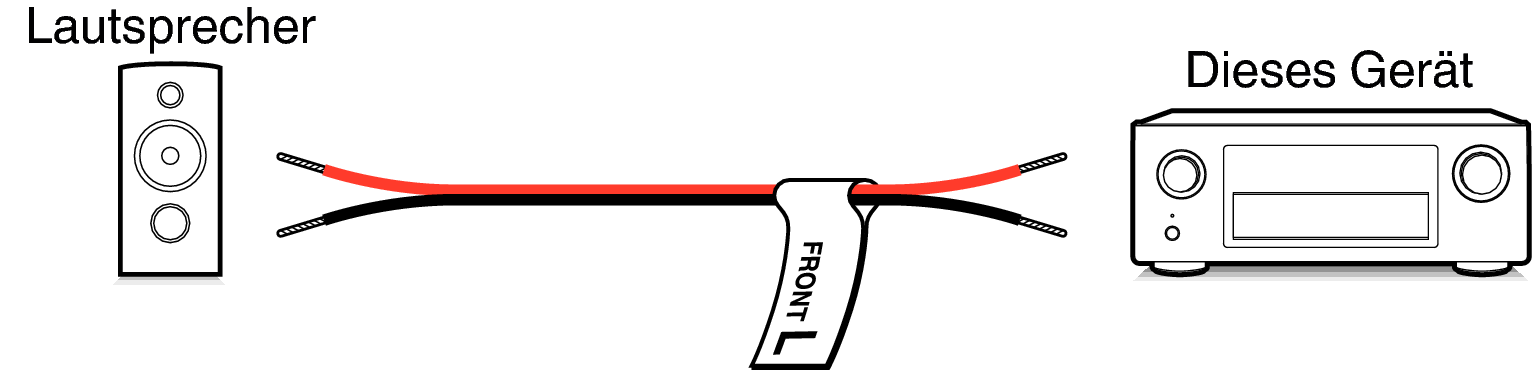

Befestigen Sie die Kabelkennzeichnung für jeden Kanal an dem entsprechenden Lautsprecherkabel, wie in der Abbildung dargestellt.

Bringen Sie die Kennzeichnung gemäß der Tabelle an den Lautsprecherkabeln an.

Nehmen Sie anschließend die Anschlüsse vor, sodass die Farbe der Lautsprecheranschlüsse denen der Kabelkennzeichnung entspricht.

Bracket Open So befestigen Sie die Kabelkennzeichnung Bracket Close
