Przed podłączeniem głośników
UWAGA
Przed przystąpieniem do podłączania głośników odłącz wtyczkę zasilania z gniazda sieciowego. Wyłącz również subwoofer.
Podłącz w taki sposób, aby gołe kabli głośnikowych nie wystawały z gniazda głośnika. Jeśli gołe przewody dotkną tylnego panelu lub nastąpi zwarcie pomiędzy żyłami + oraz -, to może zadziałać układ zabezpieczający urządzenia. (Układ zabezpieczającylink)
Nie wolno dotykać styków głośnikowych, gdy włączone jest zasilanie. Mogłoby to doprowadzić do porażenia prądem elektrycznym. Gdy uruchomiony jest “Setup Assistant” (strona 7 oddzielnego podręcznika “Skrócona instrukcja obsługi”), w celu połączenia urządzenia należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie “Setup Assistant”. (Podczas pracy programu “Setup Assistant” na złączach głośnika nie jest obecne napięcie).
Należy użyć głośników (zestawów głośnikowych), z których każdy ma impedancję od 6 do 16 Ω (ohm).
Podłączanie kabli głośnikowych
Sprawdź, czy złącza lewego (L) i prawego (P) kanału głośników zostały prawidłowo podłączone do tego urządzenia oraz czy została zachowana odpowiednia polaryzacja przewodów: + (czerwony) i – (czarny).
Usuń około 10 mm izolacji z końcówki kabla głośnikowego, a następnie skręć druty kabla razem lub zamontuj odpowiedni styk głośnikowy.
Odblokuj gniazdo głośnikowe przekręcając je w lewo.
Wsuń rdzeń przewodu w gniazdo głośnikowe do samego końca.
Zaciśnij gniazdo głośnikowe przekręcając je w prawo.
Podłączanie subwoofera

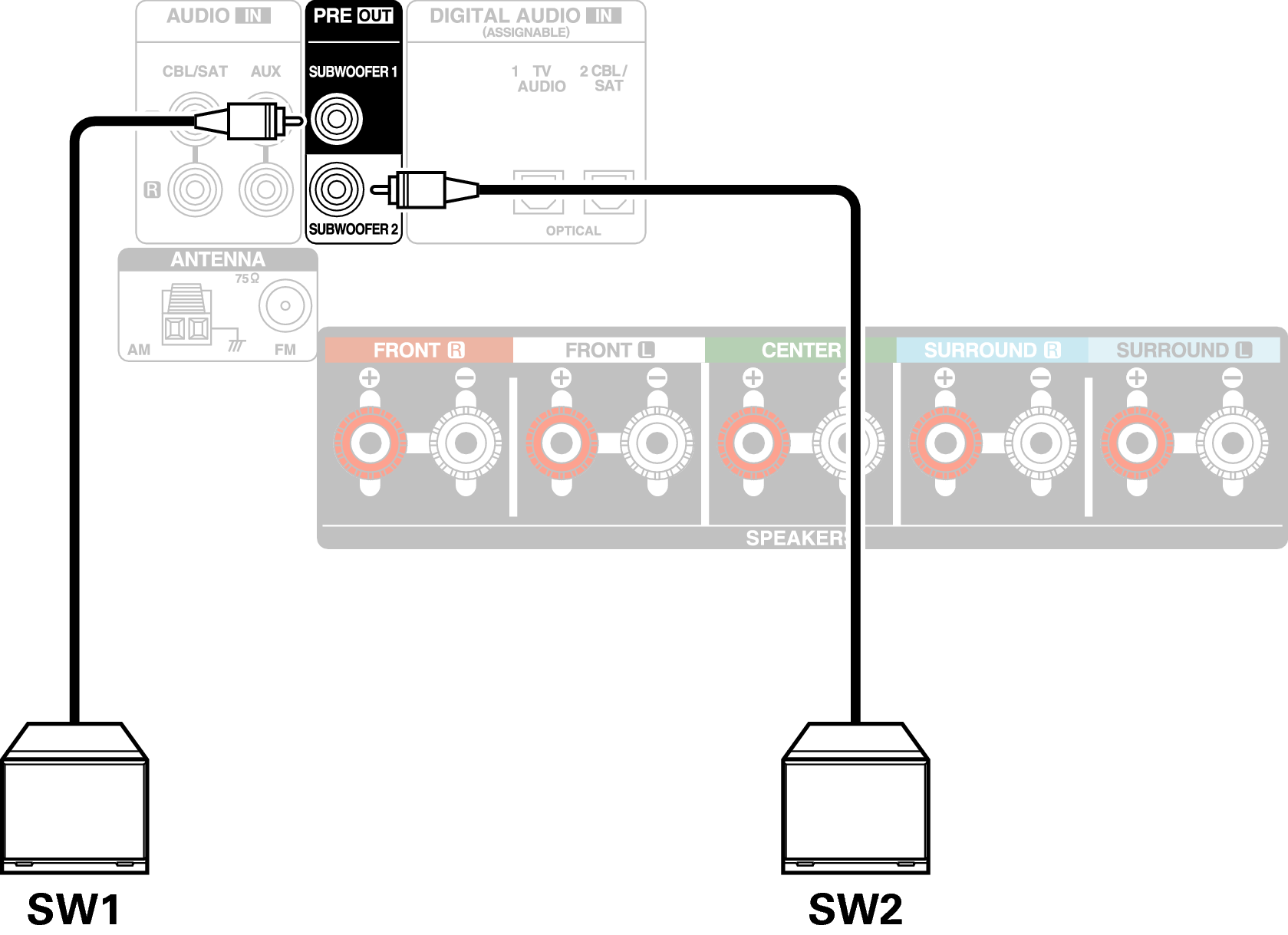

Do podłączenia subwoofera używaj kabla głośnikowego. Do tego urządzenia można podłączyć dwa subwoofery.
Z obydwu gniazd subwoofera wysyłany jest ten sam sygnał.
Informacja dotycząca etykiet kabli (dołączonych do zestawu) ułatwiających identyfikację kanałów
Znajdujący się z tyłu urządzenia panel kanałów z zaciskami głośnikowymi jest oznaczony różnymi kolorami ułatwiającymi identyfikację poszczególnych kanałów.
Załóż etykietki kabli odpowiadające poszczególnym głośnikom na odpowiednie kable głośnikowe. Ułatwi to podłączenie odpowiedniego kabla do zacisków głośnikowych na tylnym panelu.
|
Głośnik |
Kolor |
|---|---|
|
FRONT L |
Biały |
|
FRONT R |
Czerwony |
|
CENTER |
Zielony |
|
SURROUND L |
Jasnoniebieski |
|
SURROUND R |
Niebieski |
|
SUBWOOFER 1 |
Czarny |
|
SUBWOOFER 2 |
Czarny |
Dołączone etykiety zawierają etykiety kabli głośnikowych i HDMI. Przymocuj etykietę kablową do każdego kabla, który pasuje do podłączanych głośników i urządzeń HDMI, jak pokazano poniżej. Ułatwia to identyfikację i prawidłowe podłączenie kabli między komponentami.

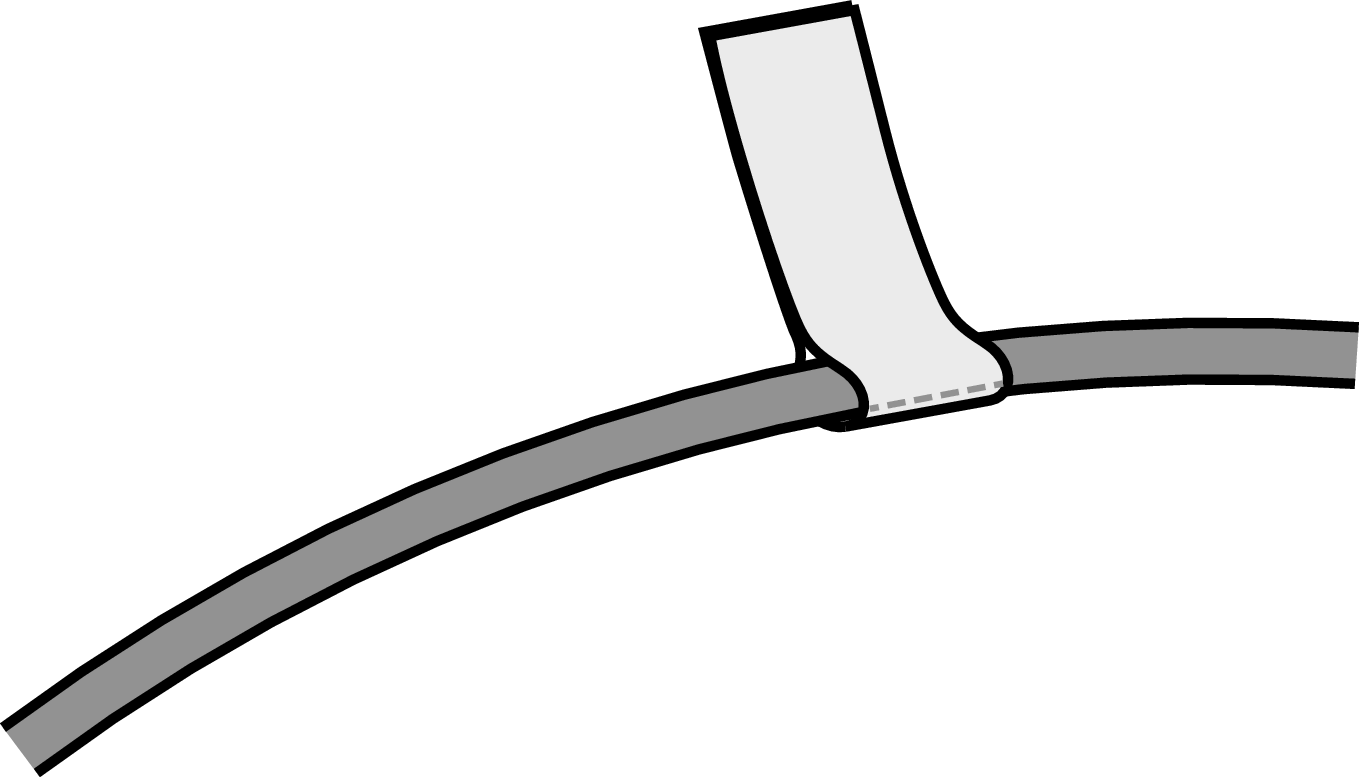

Jak przymocować etykiety kabli
