Anschluss von 7.1-Kanal-Lautsprechern

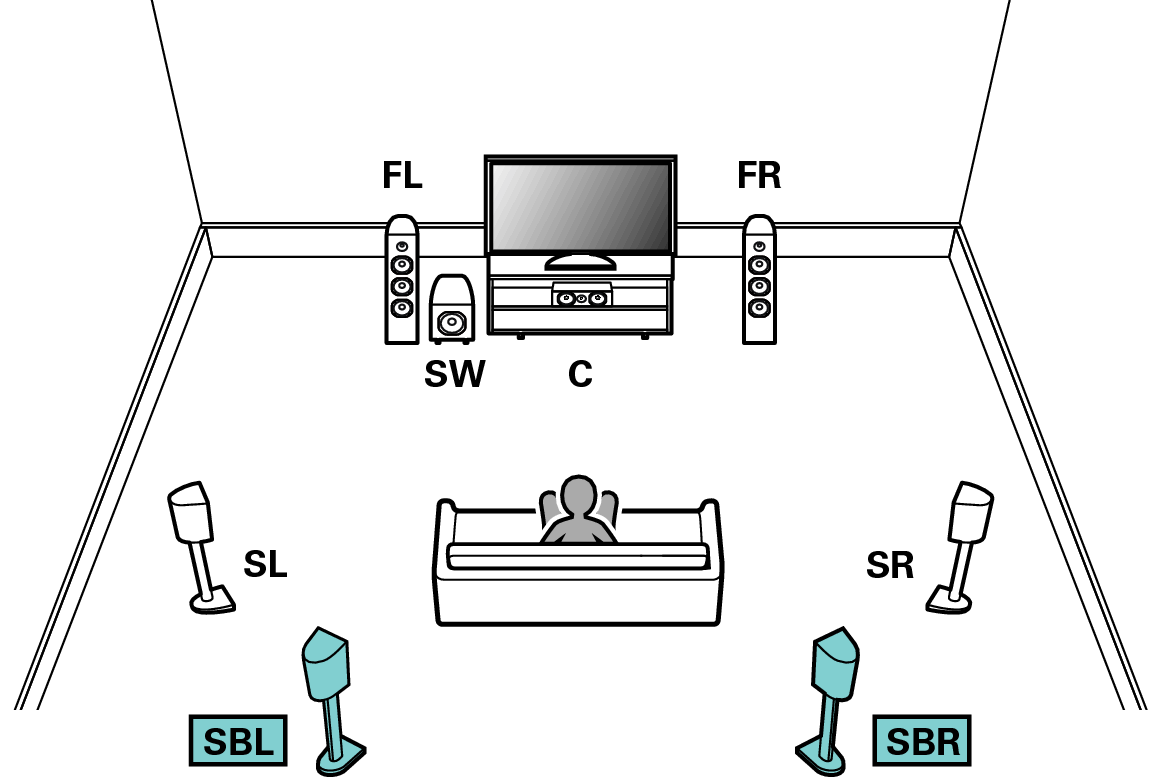

Beispielanschlüsse bei Verwendung der Surround-Back-Lautsprecher
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Back-Lautsprecher auf.
![Pict SurrBack SP Layout X2200](fig/Pict SurrBack SP Layout X2200_ZHOBILhdygfbof.png)
Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5-Kan.+SB” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link
![Conne SP 7.1 SB X44E3](fig/Conne SP 7.1 SB X44E3_DRDZILvtxjzxbt.png)
Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn am Anschluss SURROUND BACK L an.

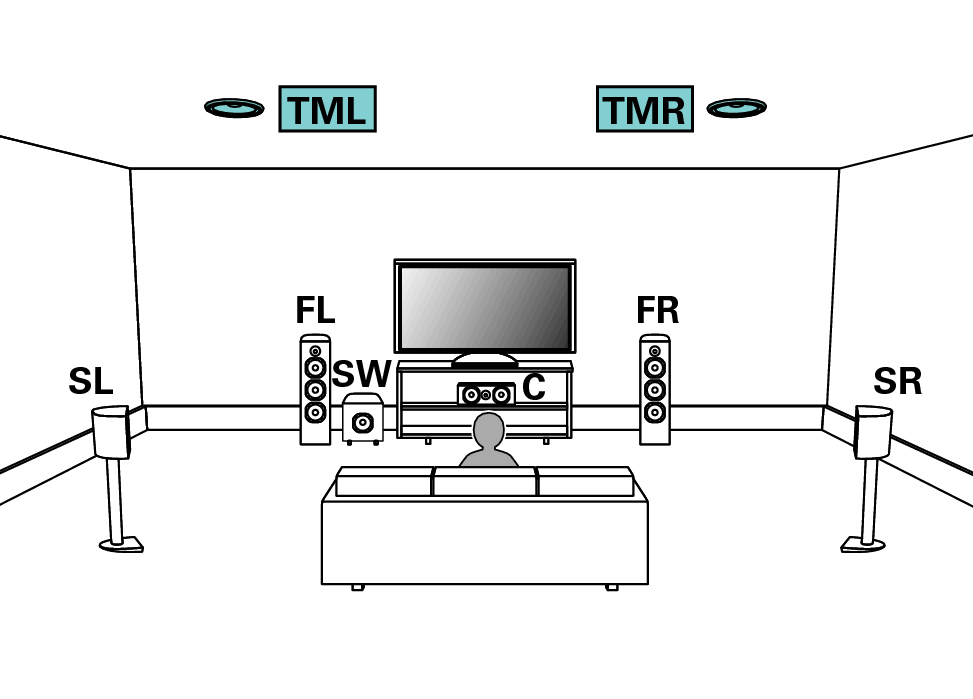

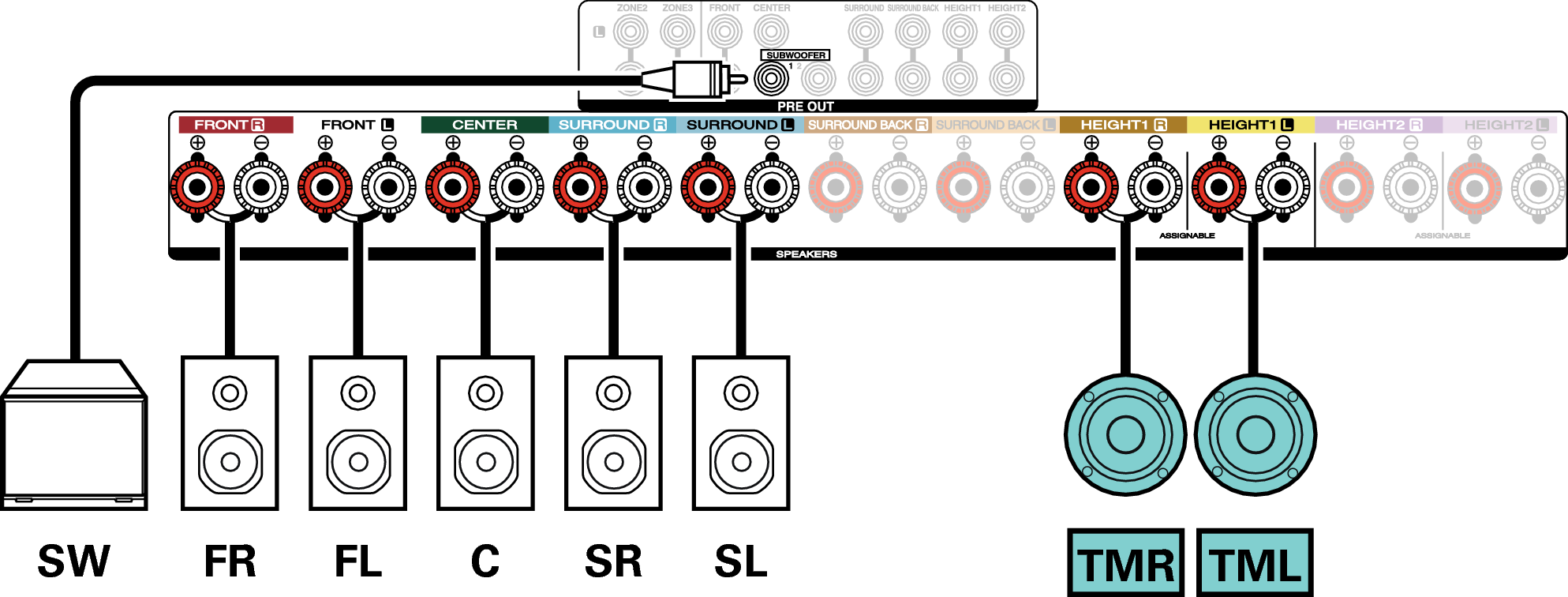

Beispielanschlüsse bei Verwendung der Deckenlautsprecher
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem 5.1-Kanal-Basissystem, weist jedoch zusätzlich Deckenlautsprecher auf.
![Pict SP Layout 7.1 TM](fig/Pict SP Layout 7.1 TM_DRDZILgqbrziij.png)
![Conne SP 7.1 TM X44E3](fig/Conne SP 7.1 TM X44E3_DRDZILgfcakmxt.png)
Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5 Kanäle” und für “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link
Anstelle der Top-Middle-Lautsprecher können die Top-Front- oder Top-Rear-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall unter “Height” - “Layout” im Menü die anzuschließenden Deckenlautsprecher fest. Link

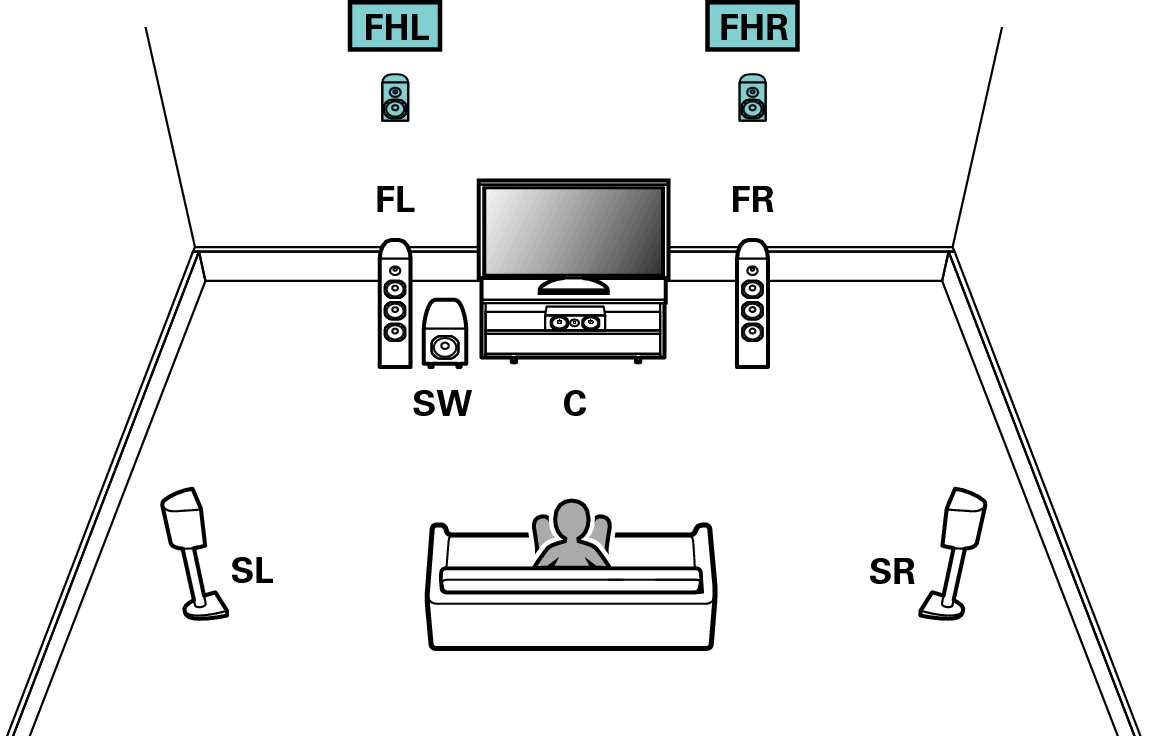

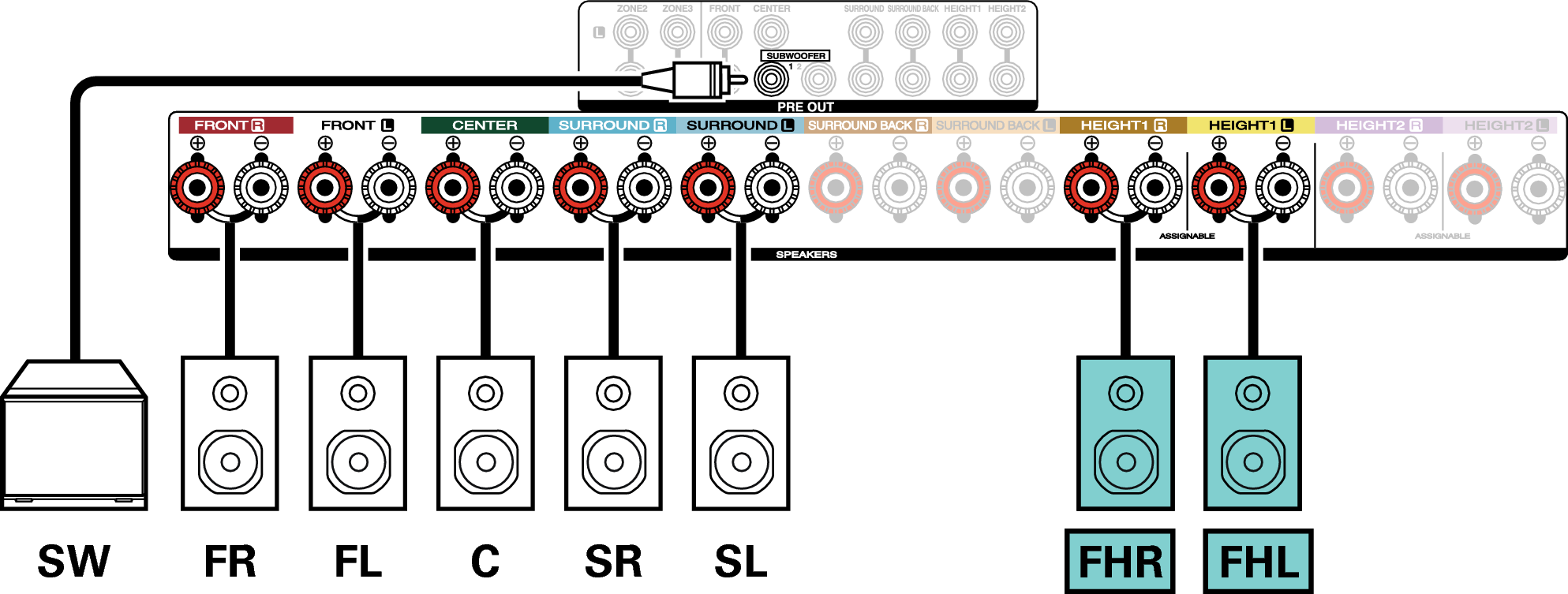

Beispielanschlüsse bei Verwendung der Hochtöner
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.
![Pict FrontHeight SP Layout X2200](fig/Pict FrontHeight SP Layout X~_ZHOBILpnupsqdk.png)
![Conne SP 7.1 FH X44E3](fig/Conne SP 7.1 FH X44E3_DRDZILheqmdjqb.png)
Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5 Kanäle” und für “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link
Anstelle der Fronthochtöner können die Rear-Height-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall unter “Height” - “Layout” im Menü die anzuschließenden Hochtöner (Height-Lautsprecher) fest. Link

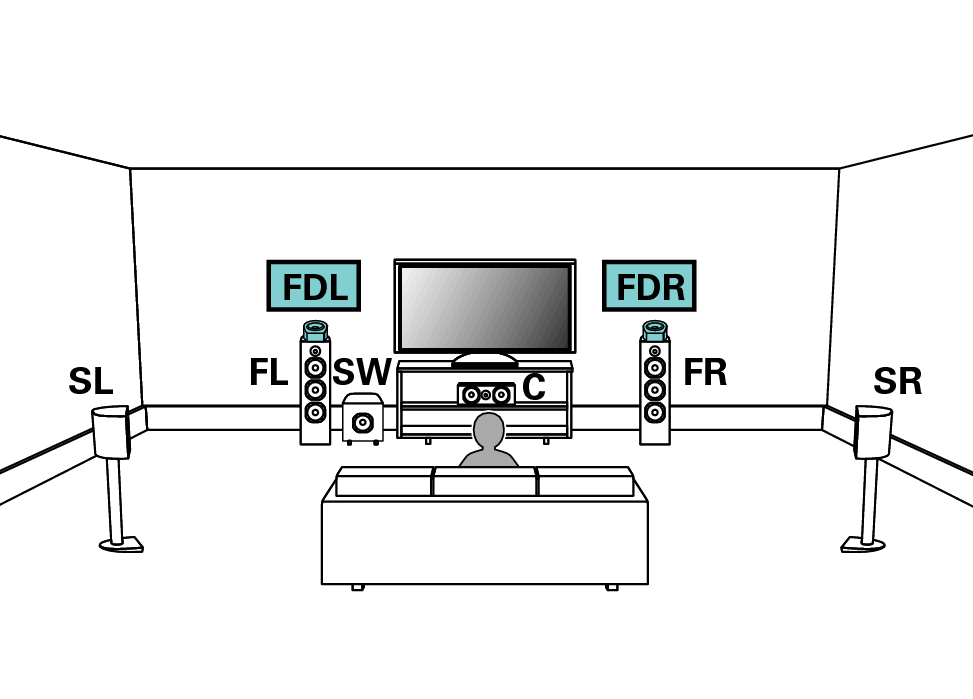

Beispielanschlüsse bei Verwendung von Dolby Atmos Enabled-Lautsprechern
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem 5.1-Kanal-Basissystem, weist jedoch zusätzlich Front-Dolby-Lautsprecher auf.
![Pict FrontDolby SP Layout X2200](fig/Pict FrontDolby SP Layout X2~_ZHOBILybeyhvxo.png)
![Conne SP 7.1 FD X44E3](fig/Conne SP 7.1 FD X44E3_DRDZILpggauonu.png)
Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5 Kanäle” und für “Dolby-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link
Anstelle der Front-Dolby-Lautsprecher können die Surround-Dolby-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall die anzuschließenden Dolby Atmos Enabled-Lautsprecher unter “Height” - “Layout” im Menü fest. Link
