Collegamento degli altoparlanti
NOTA
Scollegare la spina di alimentazione dell’unità dalla presa elettrica prima di collegare gli altoparlanti.
Collegare i cavi degli altoparlanti in modo che non fuoriescano dai terminali degli altoparlanti. Se i fili interni toccano il pannello posteriore oppure se i lati + e – sono in contatto, può essere attivato il circuito di protezione. (Circuito di protezionelink)
Non toccare mai i terminali dell’altoparlante quando il cavo di alimentazione è collegato. Ciò potrebbe provocare scosse elettriche.
Usare altoparlanti con impedenza entro i valori riportati sotto per adattarsi alle condizioni di utilizzo.
|
Terminali dell’altoparlante utilizzati su questa unità |
N. di altoparlanti collegati |
Altoparlante |
|---|---|---|
|
SPEAKERS A |
2 (una serie) |
4 – 16 Ω/ohm |
|
SPEAKERS B |
2 (una serie) |
4 – 16 Ω/ohm |
|
SPEAKERS A e SPEAKERS B |
4 (due serie) |
8 – 16 Ω/ohm |
|
SPEAKERS A e SPEAKERS B |
2 (una serie) |
4 – 16 Ω/ohm |
Collegamento dei cavi dell’altoparlante
Controllare con attenzione i canali sinistro (S) e destro (D) e le polarità + (rosso) e – (nero) sugli altoparlanti da collegare all’unità, assicurandosi di collegare correttamente canali e polarità.
Eliminare circa 10 mm di copertura dalla punta del cavo dell’altoparlante, quindi torcere saldamente il filo centrale oppure terminarlo.
Girare il terminale dell’altoparlante in senso antiorario per allentarlo.

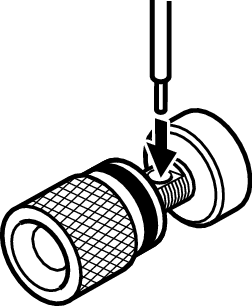

Inserire completamente il cavo dell’altoparlante nel terminale dell’altoparlante.
Girare il terminale dell’altoparlante in senso orario per serrarlo.
|

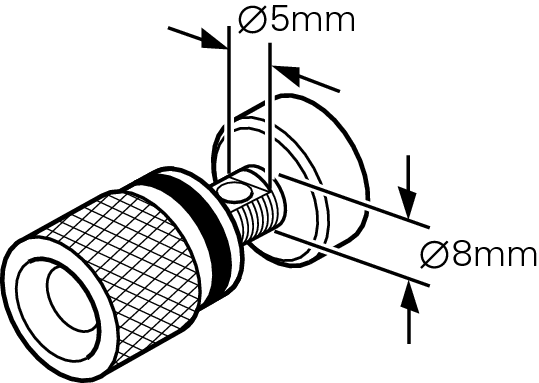

Dimensioni del terminale dell’altoparlante |
|---|
 |
