Luidsprekerconfiguratie en instellingen “Verst. Toewijzen”
Dit toestel heeft een ingebouwde 13-kanaals stroomversterker. Naast het standaard 5.1-kanaals systeem, kunnen verschillende luidsprekersystemen worden geconfigureerd door de instellingen voor “Luidsprekerindeling” te wijzigen volgens de toepassing, zoals 7.1-kanaals systemen, bi-amp-aansluitingen en 2-kanaals systemen voor multizone-weergave. koppeling
Voer de “Luidsprekerindeling”-instellingen uit voor het aantal kamers en de te installeren luidsprekers. koppeling
|
Weergave luidspreker in elke zone |
De bedieningsmodus instellen (“Verst. Toewijzen”) |
Bladzijde aansluitingen |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
5.1-kanaalsweergave |
2-kanaals (pre-out) |
2-kanaals (pre-out) |
Kan worden ingesteld in alle “Verst. Toewijzen”-instellingen. |
|
|
7.1-kanaalsweergave |
||||
|
9.1-kanaalsweergave |
11.1ch + ZONE2 |
|||
|
11.1-kanaalsweergave |
11.1ch + ZONE2 |
|||
|
13.1-kanaalsweergave |
13.1ch (Standaard) |
|||
|
11.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers) |
11.1ch (Bi-Amp) |
|||
|
5.1-kanaal weergave (bi-amp aansluiting van voor, center en surround luidsprekers) |
5.1ch Volledige Bi-Amp |
|||
|
Tweede luidsprekers voor |
11.1ch + Front B |
|||
|
11.1-kanaalsweergave |
2-kanaals |
2-kanaals (pre-out) |
11.1ch + ZONE2 |
|
|
11.1-kanaalsweergave |
2-kanaals (pre-out) |
2-kanaals |
11.1ch + ZONE3 |
|
|
9.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers) |
2-kanaals |
2-kanaals (pre-out) |
9.1ch (Bi-Amp) + ZONE2 |
|
|
9.1-kanaalsweergave |
2-kanaals |
2-kanaals |
9.1ch + ZONE2/3 |
|
|
11.1-kanaalsweergave |
1-kanaals |
1-kanaals |
11.1ch + ZONE2/3-MONO |
|
|
13.1-kanaals weergave (door dit toestel te gebruiken als een voorversterker) |
Niet gebruikt |
Niet gebruikt |
Voorversterker |
|
De geluidsmodus die kan worden geselecteerd, verschilt afhankelijk van de luidsprekerconfiguratie.
Op de volgende pagina’s vindt u standaard aansluitvoorbeelden.
Raadpleeg de voorbeeldaansluiting voor Voorbeeldschema voor AURO-3D 11.1-kanaals systeemkoppeling wanneer u AURO-3D met een 11.1-kanaalsysteem afspeelt door middel van het standaard 5.1-kanaalsysteem en de voor hoogteluidspreker, de surround hoogteluidspreker, surround boven- en midden hoogteluidspreker.
Bekijk ook de voorbeeldaansluiting voor Voorbeeldschema voor AURO-3D 13.1-kanaals systeemkoppeling wanneer u AURO-3D afspeelt met een 13.1-kanaals systeem door de Surround achter-, Midden hoog- en Surround boven-luidspreker toe te voegen.
Naast de aansluitingen die zijn beschreven in blz. koppeling - koppeling, ondersteunt dit toestel ook verschillende luidsprekeraansluitingen met de “Luidsprekerindeling” instelling.

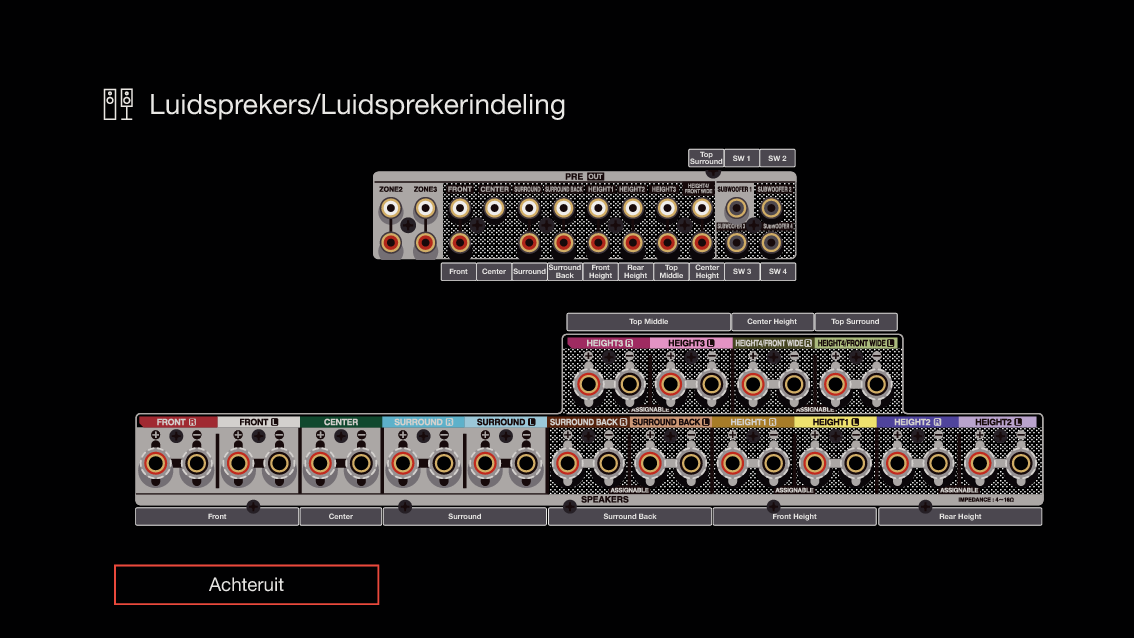

Raadpleeg ook het menuscherm in “Aansl.config.weerg.” op het instelscherm “Luidsprekerindeling” waar u kunt zien hoe verbindingen kunt maken in uw omgeving.
