Vor dem Anschluss der Lautsprecher
HINWEIS
Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Schalten Sie auch den Subwoofer aus.
Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen nicht überstehen. Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder wenn die Plus- und Minuspole einander berühren. (ÜberlastschutzLink)
Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an das Stromnetz angeschlossen ist. Dies kann zu einem Stromschlag führen. Wenn der “Setup Assistant” (Seite 7 in der separaten “Kurzanleitung”) ausgeführt wird, folgen Sie den Anweisungen im “Setup Assistant”, um die Anschlüsse herzustellen. (Die Lautsprecheranschlüsse werden während der Ausführung des “Setup Assistant” nicht mit Strom versorgt.)
Verwenden Sie Lautsprecher mit einer Impedanz von 6 bis 16 Ω/Ohm.
Anschließen der Lautsprecherkabel
Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.
Isolieren Sie ca. 10 mm des Lautsprecherkabelendes ab, verzwirbeln Sie das Ende der Ader fest, oder versehen Sie es mit einem Kabelschuh.
Drehen Sie den Lautsprecheranschluss gegen den Uhrzeigersinn, um ihn zu lösen.
Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn der Isolierung in den Lautsprecheranschluss ein.
Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um ihn festzuziehen.
Anschließen der Subwoofer

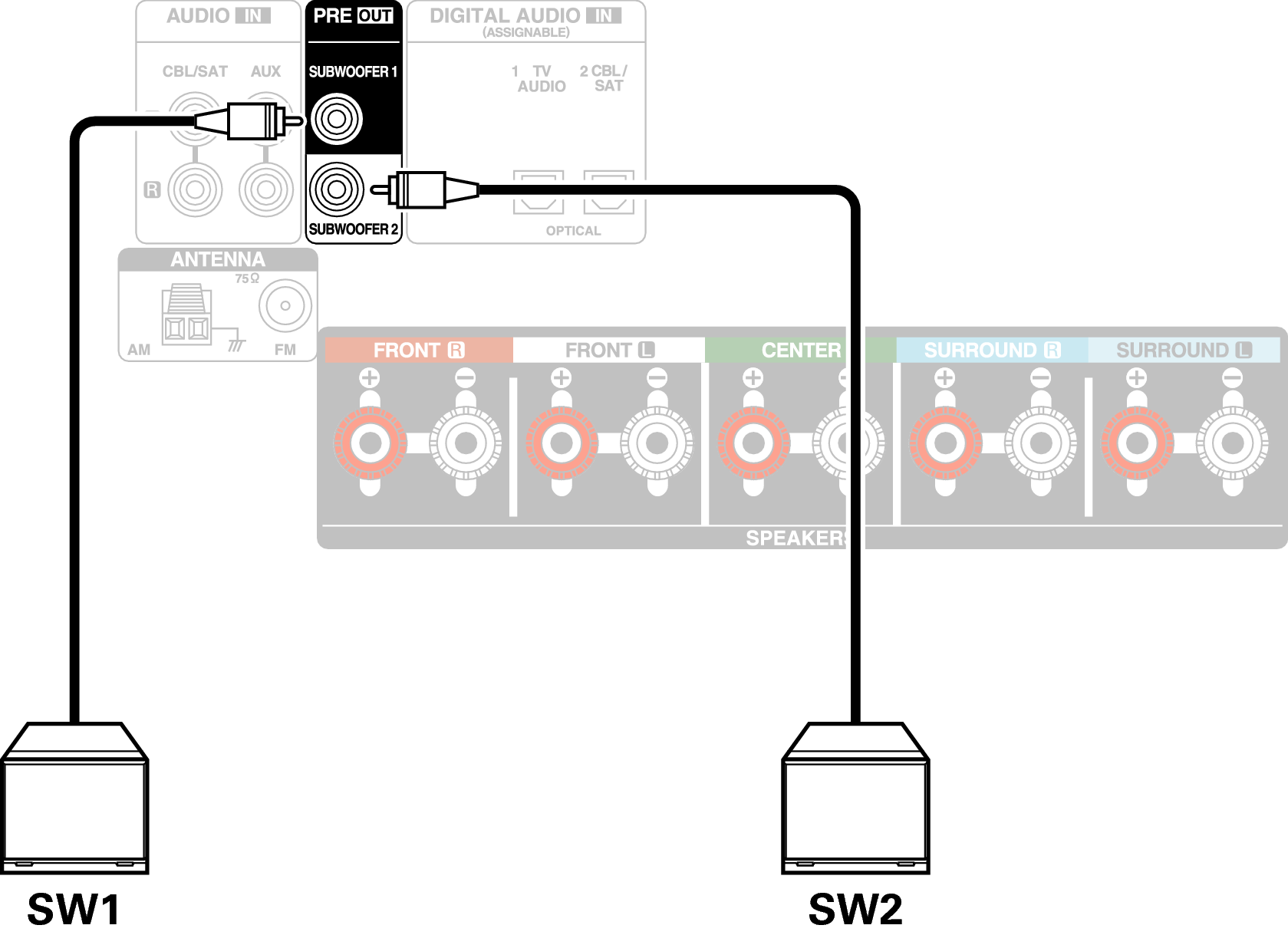

Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-Kabel. An dieses Gerät können zwei Subwoofer angeschlossen werden.
Über die jeweiligen Subwoofer-Anschlüsse wird dasselbe Signal ausgegeben.
Informationen zu den Kabelkennzeichnungen (im Lieferumfang enthalten) für die Kanalidentifizierung
Der Kanalabschnitt für Lautsprecheranschlüsse auf der Rückseite ist farbcodiert, damit die einzelnen Kanäle zu erkennen sind.
Befestigen Sie die Kabelkennzeichnung für die einzelnen Lautsprecher am jeweiligen Lautsprecherkabel. Dadurch können Sie schnell das richtige Kabel an die Lautsprecheranschlüsse auf der Rückseite anschließen.
|
Lautsprecher |
Farbe |
|---|---|
|
FRONT L |
Weiß |
|
FRONT R |
Rot |
|
CENTER |
Grün |
|
SURROUND L |
Hellblau |
|
SURROUND R |
Blau |
|
SUBWOOFER 1 |
Schwarz |
|
SUBWOOFER 2 |
Schwarz |
Die mitgelieferten Kabeletiketten beinhalten Etiketten für die Lautsprecher und die HDMI-Kabel. Bringen Sie an jedem Kabel ein Kabeletikett an, das zu den angeschlossenen Lautsprechern und HDMI-Geräten passt, wie unten dargestellt. Dies erleichtert das Identifizieren und richtige Anschließen der Kabel zwischen Ihren Komponenten.

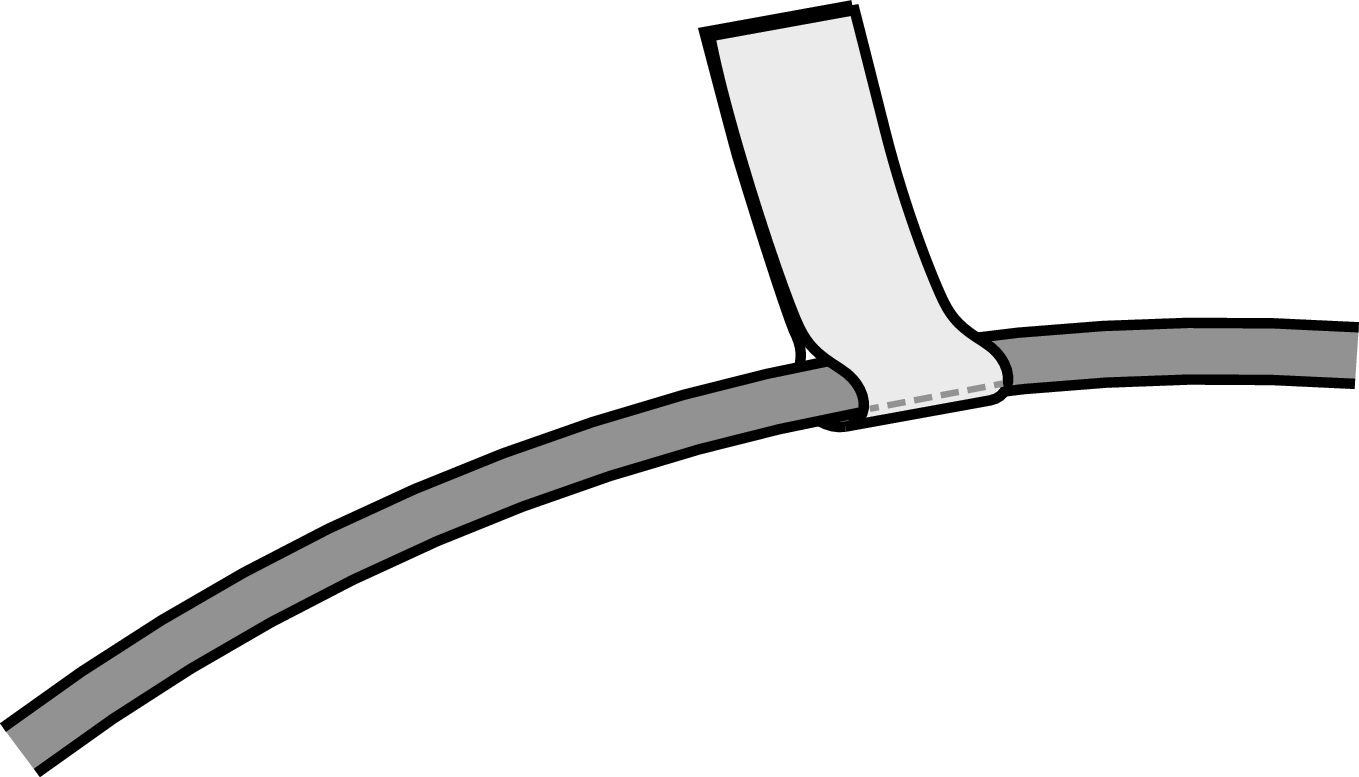

Anbringen der Kabeletiketten
