Avant le branchement des enceintes

REMARQUE

Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.

Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (Circuit de protectionlien)

Ne touchez jamais les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l’“Assitant.Config.” (page 8 du “Guide de démarrage rapide” à part) est en cours d’exécution, suivez les instructions de l’écran “Assitant.Config.” pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque “Assitant.Config.” est en cours d’exécution.)

Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

REMARQUE

Effectuez le paramétrage suivant lors de l’utilisation d’une enceinte avec une impédance de 4 – 6 Ω/ohms.

Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes.

“V.Format:< PAL>” s’affiche sur l’écran.

Appuyez trois fois sur SPEAKERS sur l’appareil principal.

“Sp.Imp.:<8ohms>” s’affiche sur l’écran.

Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal pour sélectionner l’impédance.

8ohms
(Défaut) :

Sélectionnez-le lorsque l’impédance pour toutes les enceintes connectées est de 8 Ω/ohms ou plus.

6ohms :

Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 6 Ω/ohms.

4ohms :

Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 4 Ω/ohms.

Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

Connexion des câbles d’enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.
Connection-spCable1
Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.
Connection-spCable2
Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte.
Connection-spCable3
Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer.
Connection-spCable4

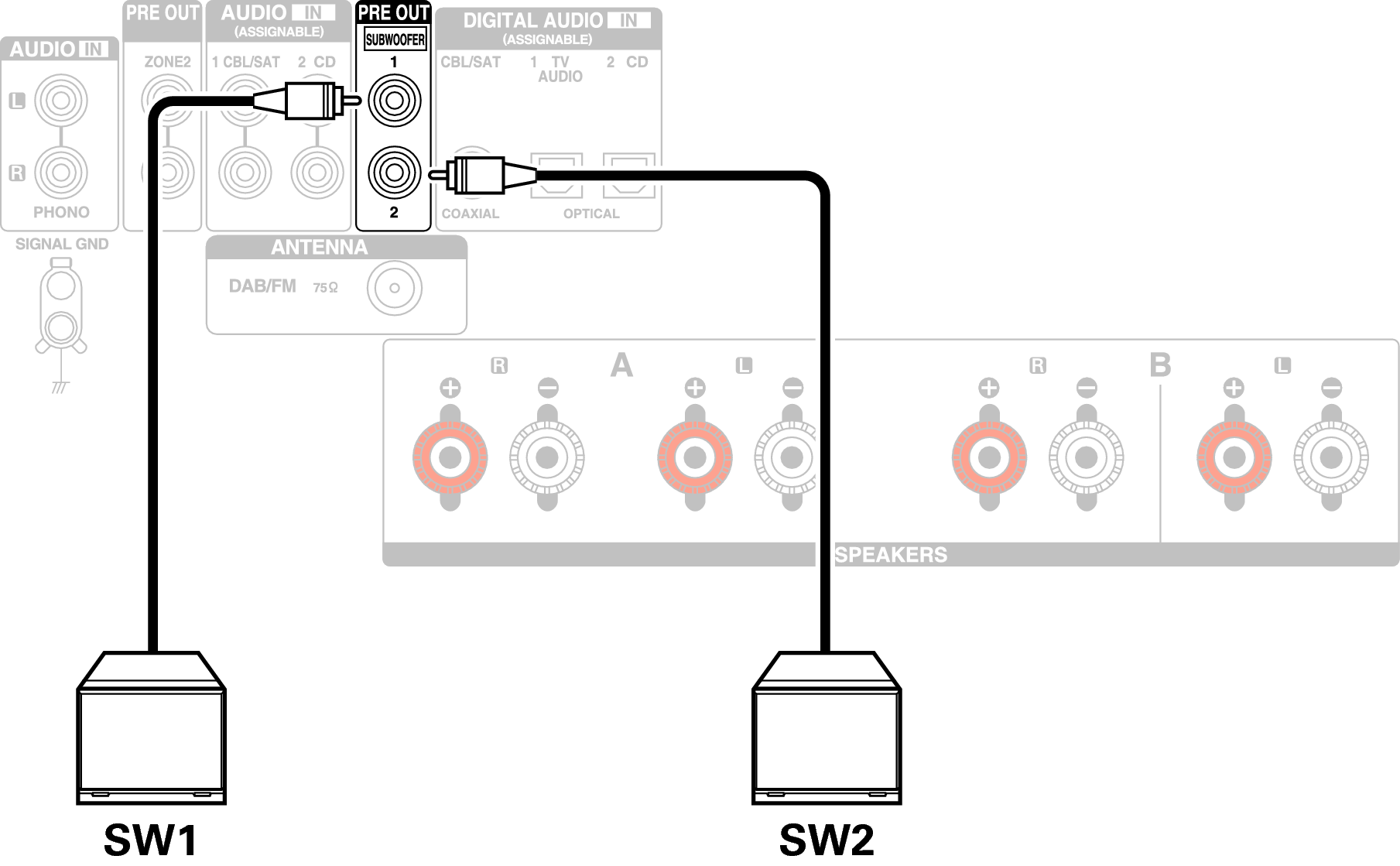

Connexion du subwoofer

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil.

Le même signal est émis par les bornes respectives du subwoofer.

Conne SW2 800E2
