Anschluss von 15.1-Kanal-Lautsprechern

Am System können bis zu 15.1-Kanal-Lautsprecher angeschlossen werden. Gleichzeitig können bis zu 13.1-Kanäle zur Wiedergabe von Dolby-Atmos und Auro-3D verwendet werden.

Verwenden Sie bitte für die Dolby-Atmos-Wiedergabe Front-Height-, Middle-Height- oder Rear-Height-Lautsprecher.

Verwenden Sie bitte für die Auro-3D-Wiedergabe Front-Height-, Middle-Height- oder Rear-Height-Lautsprecher.

Beispielanschluss

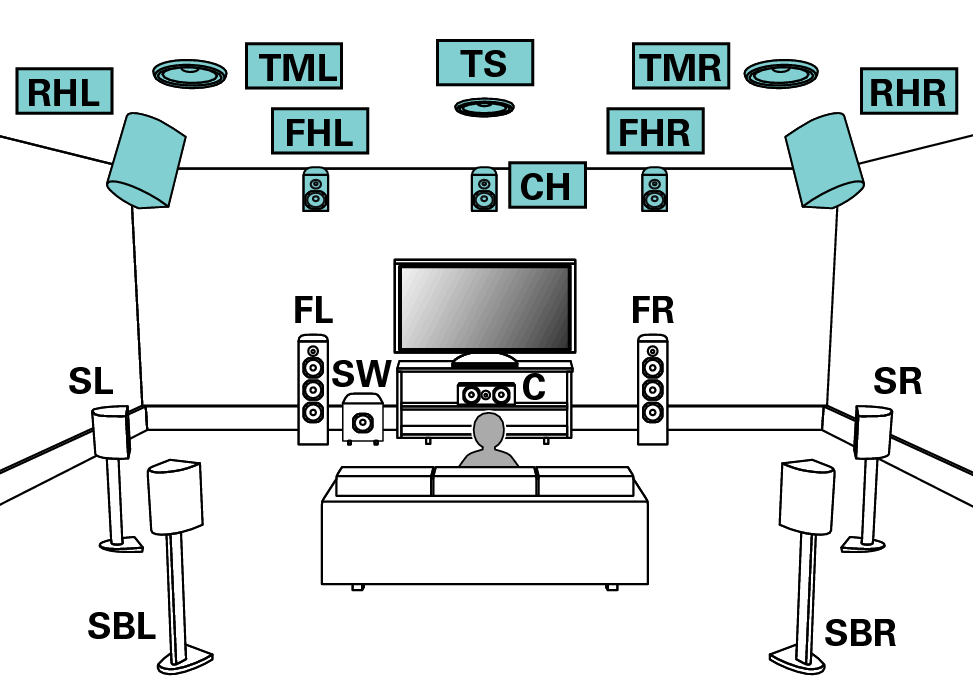

Pict SP Layout 15.1

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5-Kan.+SB” und für “Height-Ls.” die Einstellung “8 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link

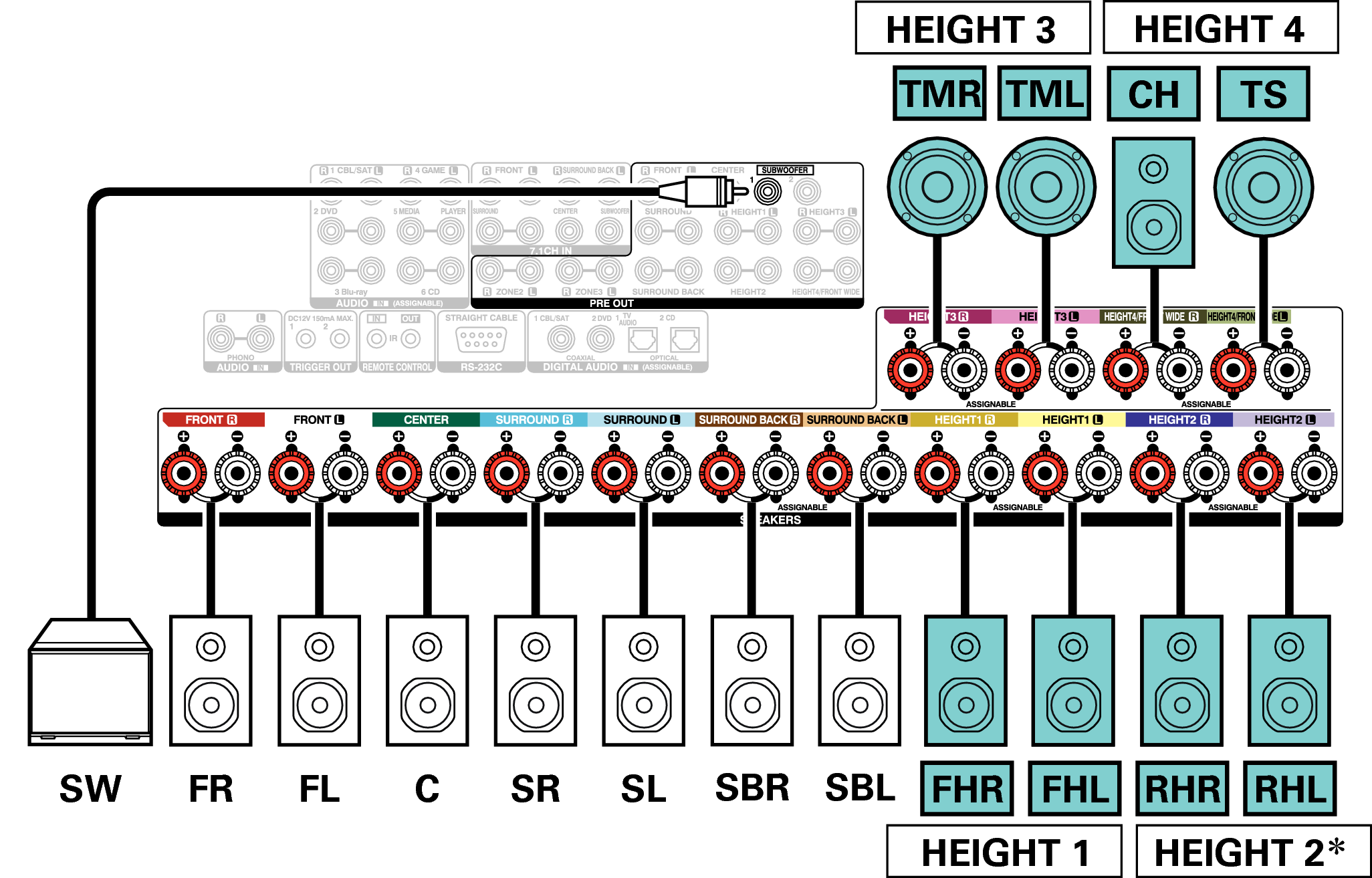

Conne SP 15.1 A110E3

Verwenden Sie für optimale Auro-3D-Wiedergabe Surround-Height-Lautsprecher. Um sowohl Auro-3D als auch Dolby-Atmos mit 13.1-Kanal-Wiedergabe genießen zu können, installieren Sie Rear-Height-Lautsprecher anstelle von Surround-Height-Lautsprechern.

Die Kombination der HEIGHT1-, HEIGHT2-, HEIGHT3- und HEIGHT4-Kanäle kann nach den folgenden Mustern an das verwendete Lautsprechersystem angepasst werden.
Nehmen Sie diese Einstellung über “Endstufen-Zuweis.” im Menü vor. Link

Kombination der zu verwendenden Hochtöner

Angeschlossene Lautsprecheranschlüsse



Anzahl der Hochtöner/Deckenlautsprecher

Anzahl der Dolby-Lautsprecher

Kombinationsmuster

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

2 Kanäle

2 Kanäle

Keine

Front Height

Front Height

-

-

-

Top Front

Top Front

-

-

-

Top Middle

Top Middle

-

-

-

Top Rear

Top Rear

-

-

-

Rear Height

Rear Height

-

-

-

Keine

2 Kanäle

Front Dolby

Front Dolby

-

-

-

Surround Dolby

Surround Dolby

-

-

-

Back Dolby Flower Mark 2

Back Dolby

-

-

-

Kombination der zu verwendenden Hochtöner

Angeschlossene Lautsprecheranschlüsse



Anzahl der Hochtöner/Deckenlautsprecher

Anzahl der Dolby-Lautsprecher

Kombinationsmuster

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

4 Kanäle

2 Kanäle

2 Kanäle

Front Dolby + Top Rear

Front Dolby

Top Rear

-

-

Front Dolby + Rear Height

Front Dolby

Rear Height

-

-

Front Height + Surr. Dolby

Front Height

Surround Dolby

-

-

Front Height + Back Dolby Flower Mark 2

Front Height

Back Dolby

-

-

Top Front + Surr. Dolby

Top Front

Surround Dolby

-

-

Top Front + Back Dolby Flower Mark 2

Top Front

Back Dolby

-

-

4 Kanäle

Keine

Front Height + Top Middle

Front Height

Top Middle

-

-

Front Height + Top Rear

Front Height

Top Rear

-

-

Front Height + Rear Height Flower Mark 3

Front Height

Rear Height

-

-

Front Height + Surr. Height

Front Height

Surr. Height

-

-

Top Front + Top Rear

Top Front

Top Rear

-

-

Top Front + Rear Height

Top Front

Rear Height

-

-

Top Middle + Rear Height

Top Middle

Rear Height

-

-

Keine

4 Kanäle

Front Dolby + Surr. Dolby

Front Dolby

Surround Dolby

-

-

Front Dolby + Back Dolby Flower Mark 2

Front Dolby

Back Dolby

-

-

Kombination der zu verwendenden Hochtöner

Angeschlossene Lautsprecheranschlüsse



Anzahl der Hochtöner/Deckenlautsprecher

Anzahl der Dolby-Lautsprecher

Kombinationsmuster

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

5 Kanäle

5 Kanäle

Keine

Front Height + Rear Height & Top Surround Flower Mark 3

Front Height

Rear Height

L: Top Surround

-

Front Height + Surr. Height & Top Surround

Front Height

Surr. Height

L: Top Surround

-

Front Height + Rear Height & Center Height Flower Mark 3

Front Height

Rear Height

R: Center Height

-

Front Height + Surr. Height & Center Height

Front Height

Surr. Height

R: Center Height

-

Kombination der zu verwendenden Hochtöner

Angeschlossene Lautsprecheranschlüsse



Anzahl der Hochtöner/Deckenlautsprecher

Anzahl der Dolby-Lautsprecher

Kombinationsmuster

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

6 Kanäle

6 Kanäle

Keine

Front Height + Surr. Height & Rear Height Flower Mark 4

Front Height

Rear Height

Surr. Height

-

Front Height + Rear Height & Top Surround & Center Height Flower Mark 3

Front Height

Rear Height

L: Top Surround
R: Center Height

-

Front Height + Surr. Height & Top Surround & Center Height

Front Height

Surr. Height

L: Top Surround
R: Center Height

-

Front Height + Top Middle & Rear Height Flower Mark 3 Flower Mark 5

Front Height

Rear Height

Top Middle

-

Top Front & Top Middle & Top Rear Flower Mark 5

Top Front

Top Rear

Top Middle

-

4 Kanäle

2 Kanäle

Front Height + Surr. Dolby & Rear Height Flower Mark 3

Front Height

Rear Height

Surround Dolby

-

Top Front + Surr. Dolby & Top Rear

Top Front

Top Rear

Surround Dolby

-

2 Kanäle

4 Kanäle

Front Height + Surr. Dolby & Back Dolby Flower Mark 2

Front Dolby

Back Dolby

Surround Dolby

-

Front Dolby & Top Middle & Back Dolby Flower Mark 2

Front Dolby

Back Dolby

Top Middle

-

Front Dolby + Surr. Dolby & Rear Height

Front Dolby

Rear Height

Surround Dolby

-

Keine

6 Kanäle

Front Dolby + Surr. Dolby & Back Dolby Flower Mark 2

Front Dolby

Back Dolby

Surround Dolby

-

Kombination der zu verwendenden Hochtöner

Angeschlossene Lautsprecheranschlüsse



Anzahl der Hochtöner/Deckenlautsprecher

Anzahl der Dolby-Lautsprecher

Kombinationsmuster

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

7 Kanäle

7 Kanäle

Keine

Front Height + Top Middle & Rear Height & Top Surround Flower Mark 3

Front Height

Rear Height

Top Middle

L: Top Surround

Front Height + Top Middle & Rear Height & Center Height Flower Mark 3

Front Height

Rear Height

Top Middle

R: Center Height

5 Kanäle

2 Kanäle

Front Height + Surr. Dolby & Rear Height & Top Surround Flower Mark 3

Front Height

Rear Height

Surround Dolby

L: Top Surround

Front Height + Surr. Dolby & Rear Height & Center Height Flower Mark 3

Front Height

Rear Height

Surround Dolby

R: Center Height

8 Kanäle

8 Kanäle

Keine

Front Height + Top Middle & Rear Height & Top Surround & Center Height Flower Mark 3

Front Height

Rear Height

Top Middle

L: Top Surround
R: Center Height

6 Kanäle

2 Kanäle

Front Height + Surr. Dolby & Rear Height & Top Surround & Center Height Flower Mark 3

Front Height

Rear Height

Surround Dolby

L: Top Surround
R: Center Height

Zur Verwendung von Front-Wide-Lautsprechern am HEIGHT4/FRONT WIDE-Lautsprecheranschluss anschließen. Stellen Sie “Hauptlautspr.” - “Layout” im Menü auf “5-Kan.+FW” oder “5-Kan.+SB+FW” ein. Link

Diese Kombination kann bei Verwendung von Surround-Back-Lautsprechern gewählt werden.

Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von Surround-Height-Lautsprechern empfohlen. Sie können anstelle von Surround-Height-Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.

Verwenden Sie 2 Height-Lautsprecher-Sets in den passenden Klangmodi zur Dolby Atmos-, DTS:X- oder Auro-3D-Wiedergabe.
Verwenden Sie Front-Height- und Rear-Height-Lautsprecher zur Dolby Atmos- oder DTS:X-Wiedergabe.
Verwenden Sie die Front-Height- und Surround-Height-Lautsprecher zur Auro-3D-Wiedergabe.

Diese Kombination kann in der Einstellung “Hauptlautspr.” - “Layout” auf “5 Kanäle” oder “5-Kan.+SB” gewählt werden. Link
