Anschluss von 7.1-Kanal-Lautsprechern

Beispielanschlüsse bei Verwendung der Surround-Back-Lautsprecher

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Back-Lautsprecher auf.

Pict SurrBack SP Layout X2200

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5-Kan.+SB” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link

Conne SP 7.1 SB A110E3

Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn am Anschluss SURROUND BACK L an.

Beispielanschlüsse bei Verwendung der Front-Wide-Lautsprecher

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Front-Wide-Lautsprecher auf.

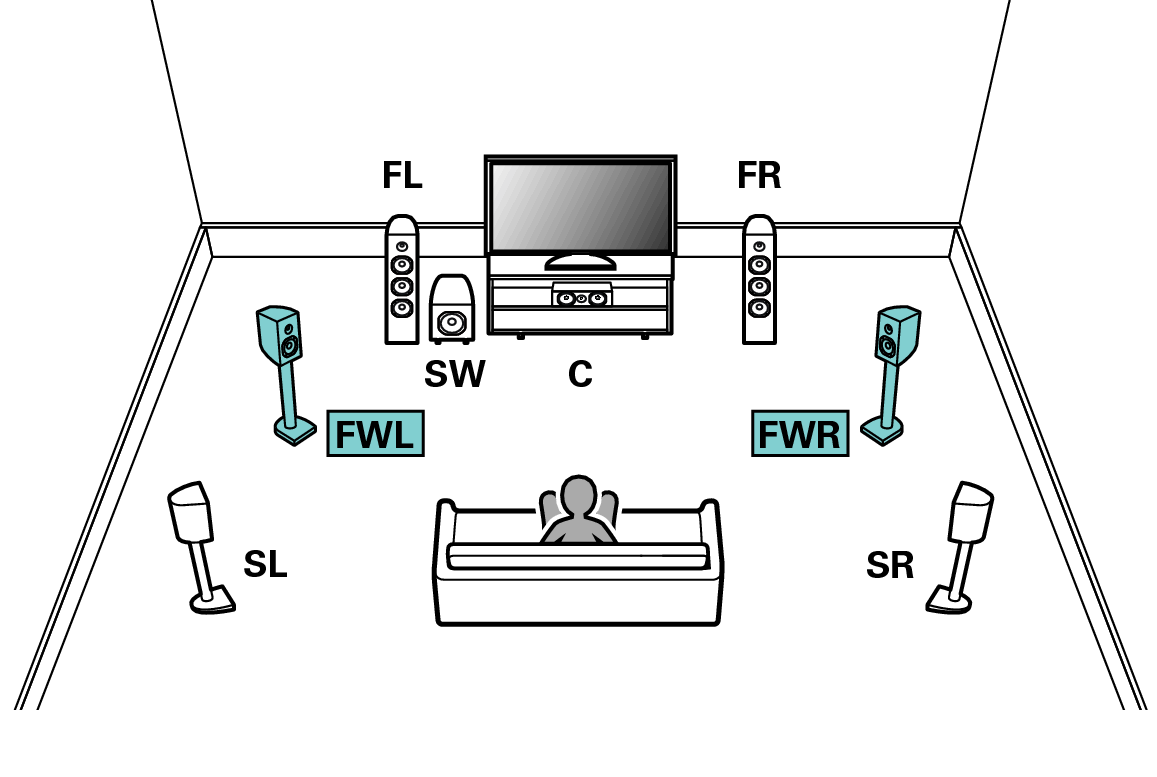

Pict SP Layout 7.1 FW

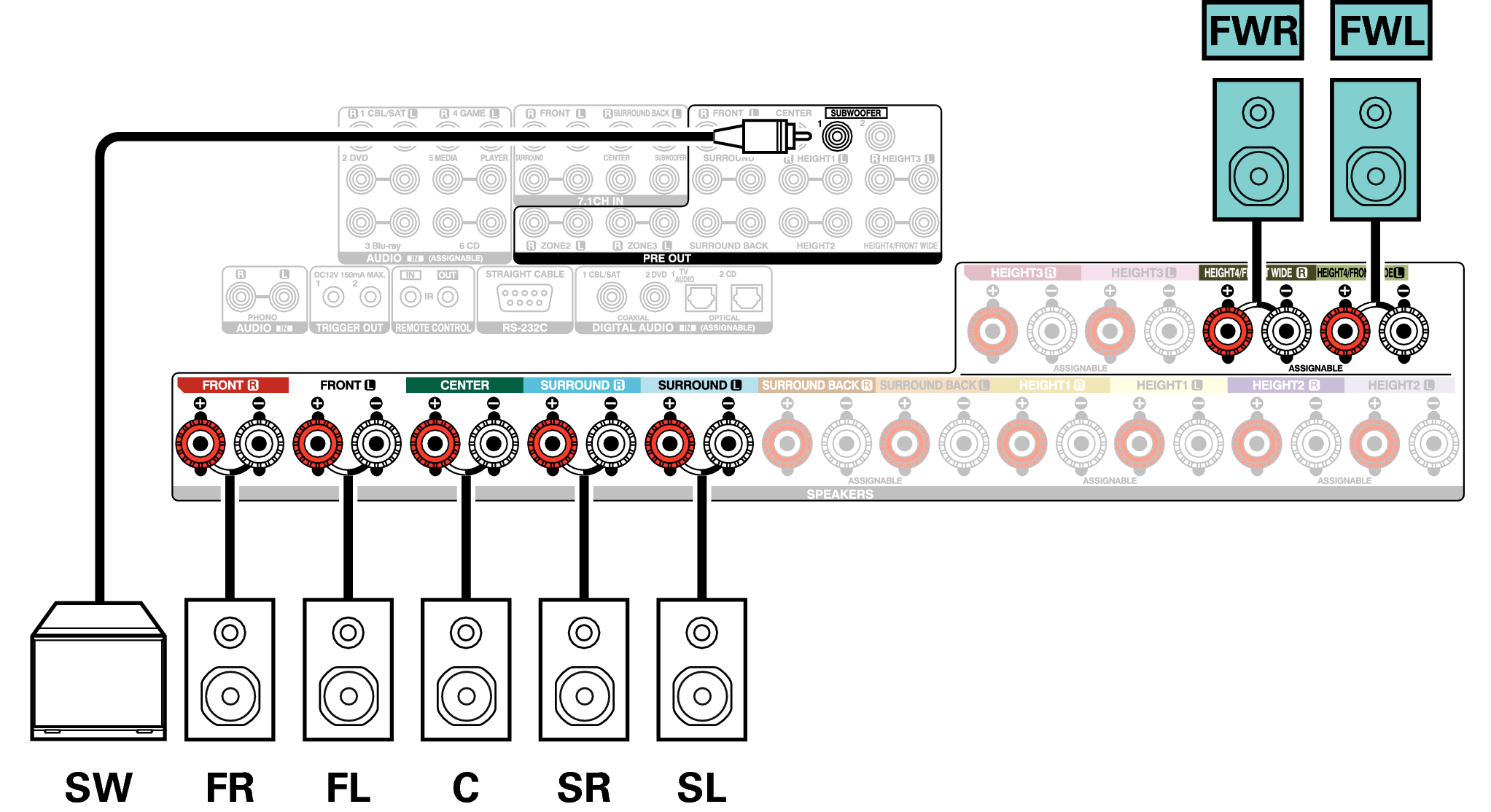

Conne SP 7.1 FW A110E3

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5-Kan.+FW” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link

Beispielanschlüsse bei Verwendung der Deckenlautsprecher

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem 5.1-Kanal-Basissystem, weist jedoch zusätzlich Deckenlautsprecher auf.

Pict SP Layout 7.1 TM

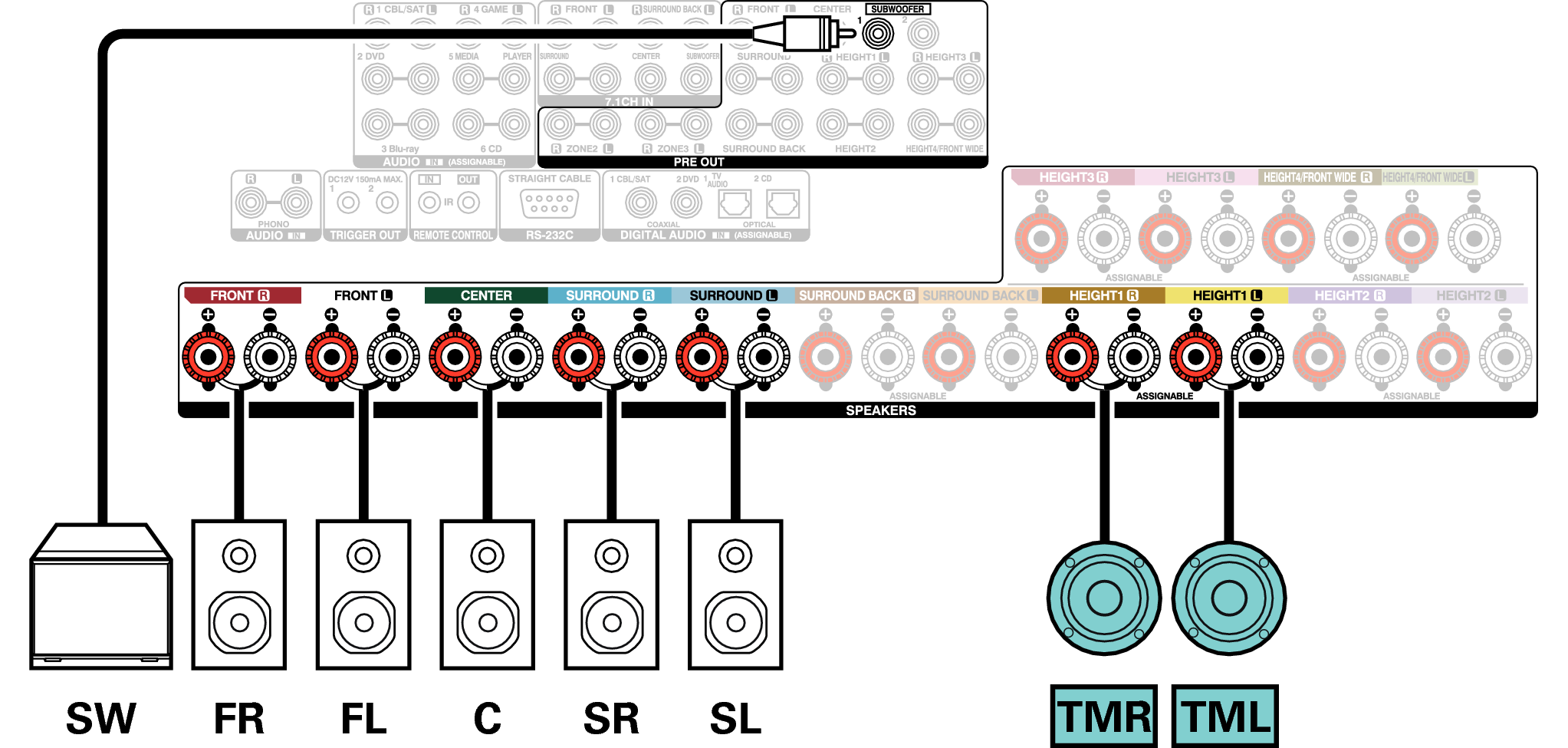

Conne SP 7.1 TM A110E3

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5 Kanäle” und für “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link

Anstelle der Top-Middle-Lautsprecher können die Top-Front- oder Top-Rear-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall unter “Height” - “Layout” im Menü die anzuschließenden Deckenlautsprecher fest. Link

Beispielanschlüsse bei Verwendung der Hochtöner

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.

Pict FrontHeight SP Layout X2200

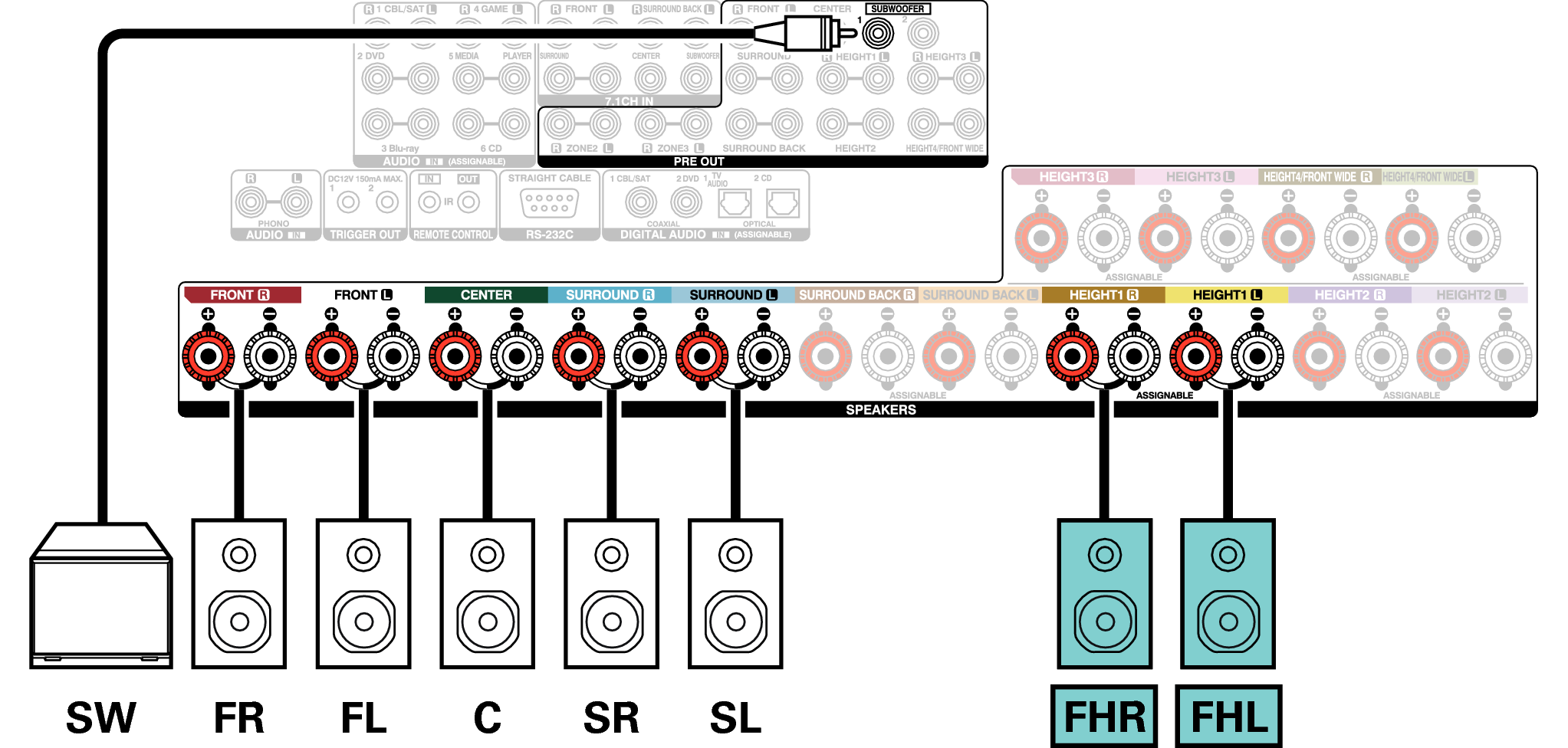

Conne SP 7.1 FH A110E3

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5 Kanäle” und für “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link

Anstelle der Fronthochtöner können die Rear-Height-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall unter “Height” - “Layout” im Menü die anzuschließenden Hochtöner (Height-Lautsprecher) fest. Link

Beispielanschlüsse bei Verwendung von Dolby Atmos Enabled-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem 5.1-Kanal-Basissystem, weist jedoch zusätzlich Front-Dolby-Lautsprecher auf.

Pict FrontDolby SP Layout X2200

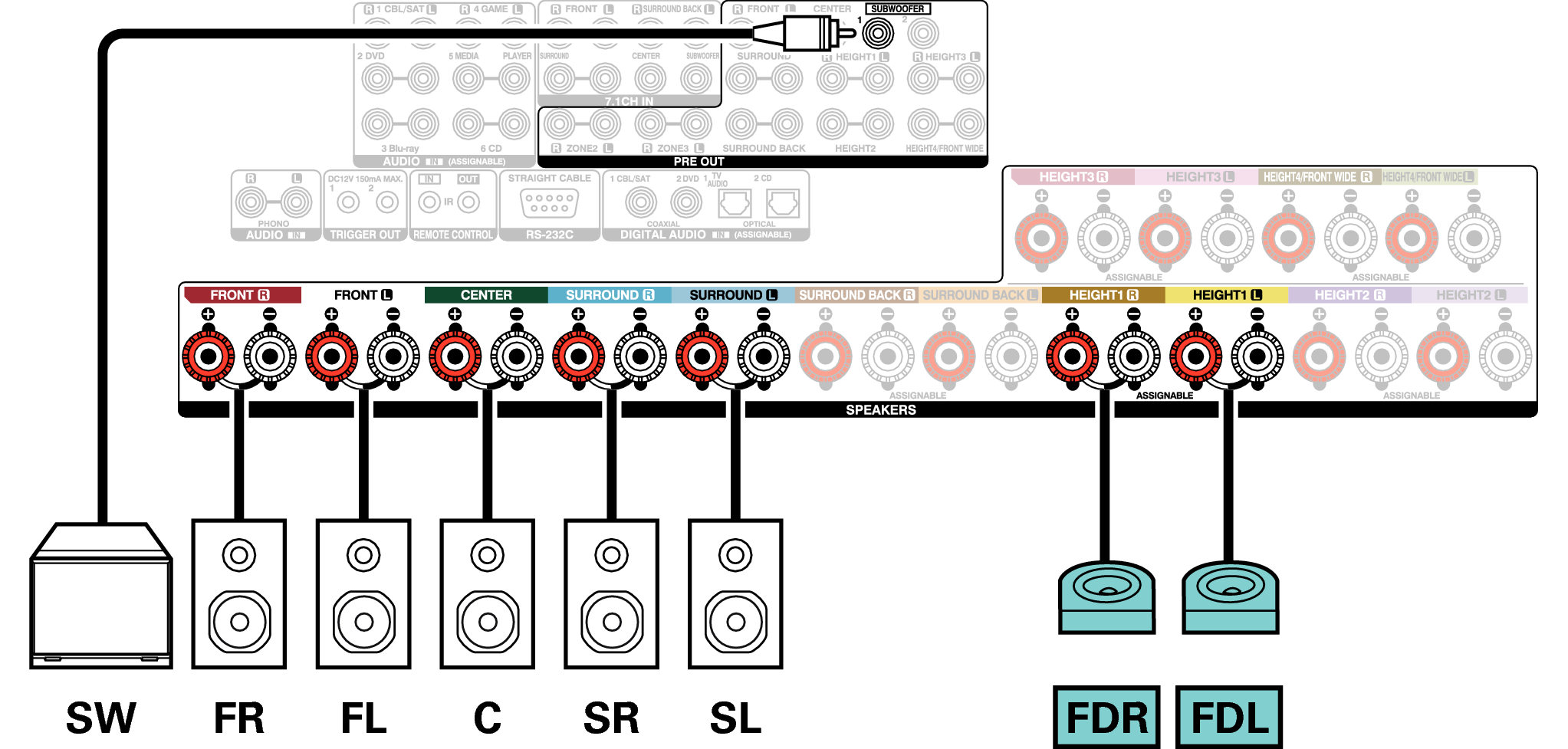

Conne SP 7.1 FD A110E3

Legen Sie für “Hauptlautspr.” - “Layout” die Einstellung “5 Kanäle” und für “Dolby-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link, Link

Anstelle der Front-Dolby-Lautsprecher können die Surround-Dolby-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall die anzuschließenden Dolby Atmos Enabled-Lautsprecher unter “Height” - “Layout” im Menü fest. Link
