Configuration de l’enceinte et paramétrages de l’“Affectation des Amplis”
Cet appareil est équipé d’un amplificateur de puissance à 13 canaux. En plus du système 5.1 canaux de base, une variété de systèmes d’enceintes peut être configurée en changeant les paramétrages de “Affectation des Amplis” en fonction de l’application, par exemple les systèmes du 7.1 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. lien
Effectuez le paramétrage “Affectation des Amplis” en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. lien
|
Lire une enceinte dans chaque zone |
“Affectation des Amplis” réglages |
Page de connexion |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
Lecture sur 5.1 canaux |
2 canaux |
2 canaux |
Réglable dans tous les modes “Affectation des Amplis”. |
|
|
Lecture sur 7.1 canaux |
Réglable dans tous les modes “Affectation des Amplis” sauf pour “5,1 cnx large bande Bi-Amp”. |
|||
|
Lecture sur 9.1 canaux |
||||
|
Lecture sur 13.1 canaux |
13.1p |
|||
|
Lecture en canal 13.1 (Dolby Atmos et Auro-3D) |
13.1p (Défaut) |
|||
|
Lecture en canal 11.1 (connexion bi-amplifiée des enceintes avant) |
11.1p (bi-amp) |
|||
|
Lecture 5.1 canaux (connexion double amplificateur des enceintes avant, centre et surround) |
5,1 cnx large bande Bi-Amp |
|||
|
Enceintes avant secondaires |
11.1p + Front B |
|||
|
Lecture sur 11.1 canaux |
2 canaux |
2 canaux |
11.1p + ZONE2 |
|
|
Lecture sur 11.1 canaux |
2 canaux |
2 canaux |
11.1p + ZONE3 |
|
|
Lecture 9.1 canaux (connexion bi-amp des enceintes avant) |
2 canaux |
2 canaux |
9.1p (bi-amp)+ ZONE2 |
|
|
Lecture sur 9.1 canaux |
2 canaux |
2 canaux |
9.1p + ZONE2/3 |
|
|
Lecture sur 11.1 canaux |
1 canaux |
1 canaux |
11.1p+ZONE2/3-MONO |
|
|
Lecture 13.1 canaux (en utilisant cet appareil comme un préamplificateur) |
Non utilisé |
Non utilisé |
Préamplificateur |
|
Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte.
Les pages suivantes disposent d’exemples basiques de connexion.
Consultez l’exemple de connexion pour Exemple de connexion pour le système Auro-3D à 9.1 canauxlien pour la lecture Auro-3D avec un système 9.1 canaux doté du système de base à 5.1 canaux et des enceintes avant hautes et surround hautes.
Consultez également l’exemple de connexion Exemple de connexion pour le système Auro-3D à 13.1 canauxlien pour la lecture en Auro-3D avec un système en canal 13.1 en ajoutant les enceintes surround arrière, surround supérieures et centre-hautes.
En plus des connections décrites dans p. lien - lien, cet appareil permet diverses connexions d’enceintes avec le réglage “Affectation des Amplis”.

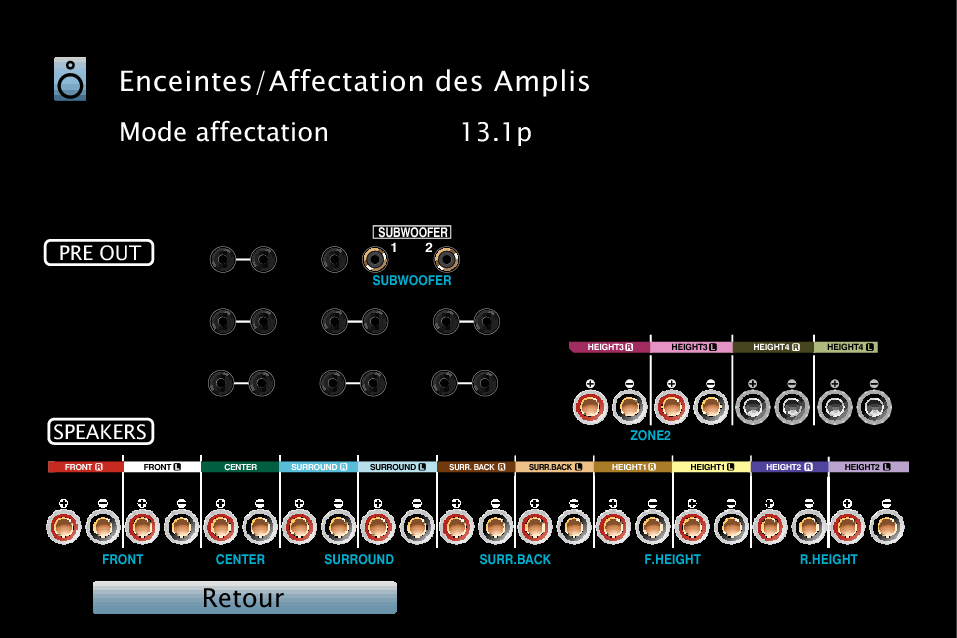

Reportez-vous également à l’écran de menu dans “Vue config. Bornes” sur l’écran de réglage “Affectation des Amplis”, qui indique comment effectuer des connexions dans votre environnement.
