Conexión de amplificación dual

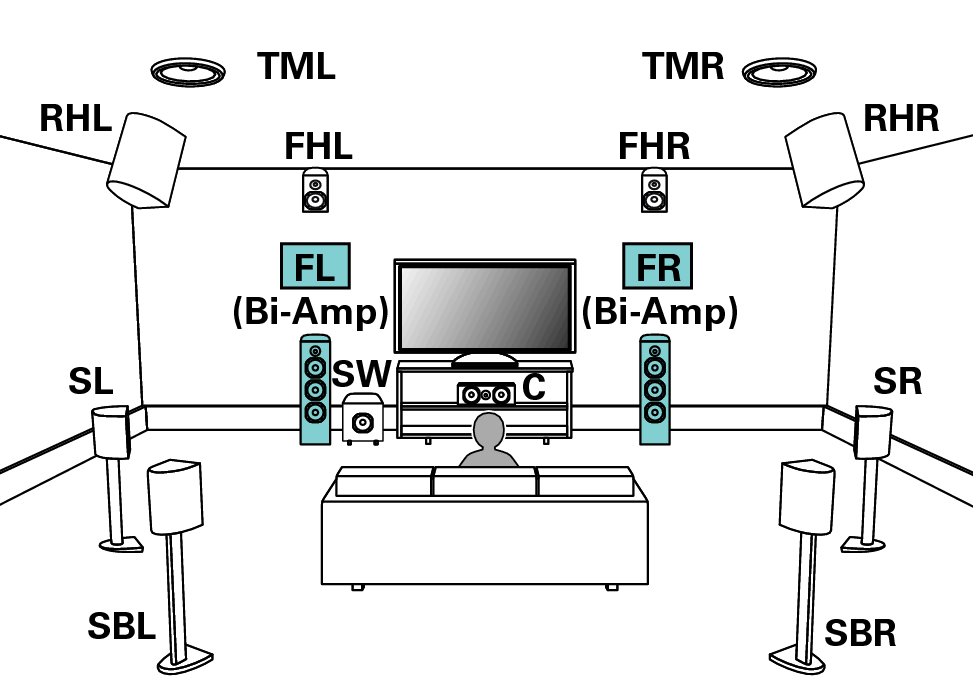

Reproducción de 13.1 canales (conexión de amplificación doble de los altavoces delanteros)
Este sistema reproduce 13.1 canales. Podrá usar la conexión de amplificación doble para los altavoces delanteros. La conexión de amplificación dual es un método usado para conectar distintos amplificadores en el terminal del tweeter y en el terminal del woofer de un altavoz compatible con la amplificación dual. Esta conexión permita que fluya contra EMF (energía devuelta sin que salga) desde los graves a los agudos sin afectar la calidad de sonido, produciendo una calidad de sonido mayor.
Al realizar reproducción con biamplificación, retire las tarjetas (alambres) de cortocircuito de los terminales de altavoces.
Los terminales de altavoz para conexiones de amplificación dual con los altavoces delanteros varían en función de la disposición de MAIN ZONE. Consulte “Distribución de altavoces” - “Biamplificación”. enlace
Los altavoces de altura, altavoces de techo y altavoces Dolby Atmos Enabled se pueden conectar a los terminales de los altavoces HEIGHT1, HEIGHT2 y HEIGHT3. Establezca el altavoz que se vaya a conectar mediante los ajustes Distribución del menú. enlace

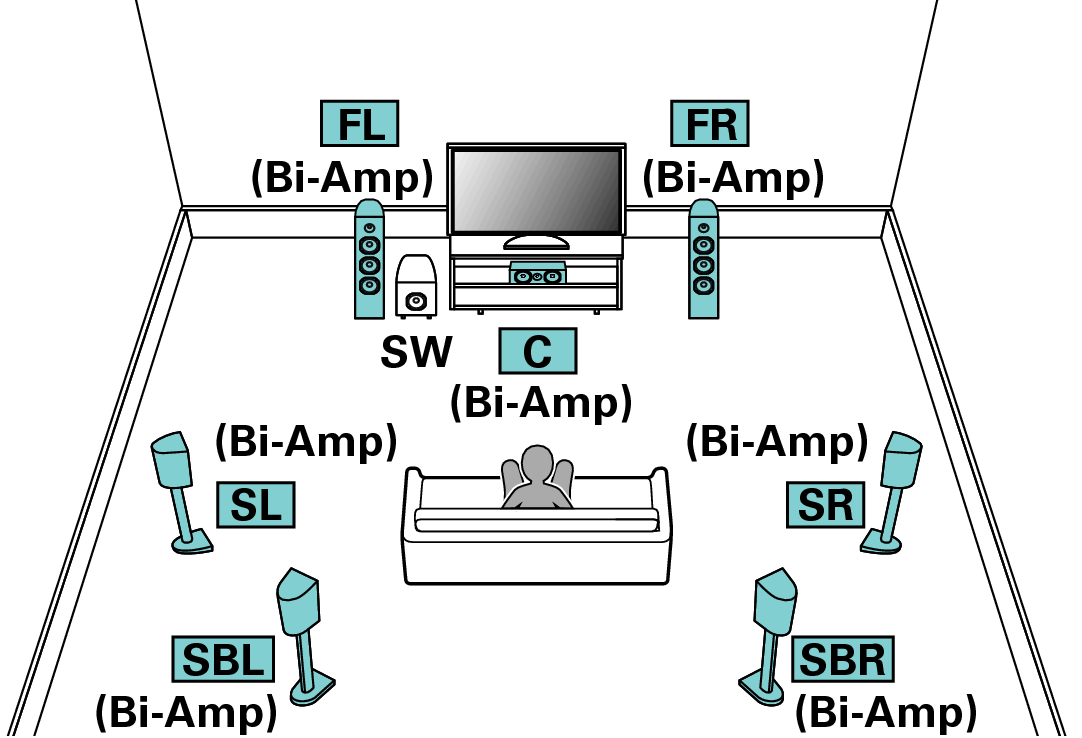

Reproducción de 7.1 canales: Conexión de amplificación dual de todos los altavoces
Este sistema reproduce 7.1 canales.
Las conexiones de amplificación dual están disponibles para todos los altavoces.
Además del sistema de 7.1 canales con altavoces surround traseros, puede convertirlo en un sistema de 7.1 canales que utilice altavoces anchos delanteros o de altura. Para configurar esto, ajuste “Distribución de altavoces” - “Asignar amplificador” en “Biamplificación completa de 7.1 canales”. enlace
En el caso del ajuste “Biamplificación completa de 7.1 canales”, los terminales de conexión varían en función de la disposición de los altavoces que esté utilizando. Conéctelos teniendo como referencia la siguiente tabla.
Señal de salida de audio de cada terminal de altavoz
Consulte la siguiente tabla, utilice los terminales de los altavoces que emiten la misma señal y realice una conexión de amplificación dual.
Disposición de los altavoces |
Terminales de los altavoces |
||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FRONT R |
FRONT L |
CENTER |
SURROUND R |
SURROUND L |
SURROUND BACK R |
SURROUND BACK L |
FRONT WIDE R |
FRONT WIDE L |
HEIGHT 1 R |
HEIGHT 1 L |
HEIGHT 2 R |
HEIGHT 2 L |
HEIGHT 3 R |
HEIGHT 3 L |
HEIGHT 4 R |
HEIGHT 4 L |
|
5.1 canales + surround trasero |
Delantero D |
Delantero I |
Central |
Surround |
Surround I |
Surround trasero D |
Surround trasero I |
Delantero D |
Delantero I |
No se utiliza |
Central |
Surround D |
Surround I |
Surround trasero D |
Surround trasero I |
No se utiliza |
No se utiliza |
5.1 canales + ancho delantero |
Delantero D |
Delantero I |
Central |
Surround |
Surround I |
Ancho delantero D |
Ancho delantero I |
Ancho delantero D |
Ancho delantero I |
No se utiliza |
Central |
Surround D |
Surround I |
Delantero D |
Delantero I |
No se utiliza |
No se utiliza |
5.1 canales + altura |
Delantero D |
Delantero I |
Central |
Surround |
Surround I |
Altura D |
Altura I |
Delantero D |
Delantero I |
Altura D |
Altura I |
Surround D |
Surround I |
No se utiliza |
Central |
No se utiliza |
No se utiliza |
