Configuración de altavoces y de “Asignar amplificador”
Esta unidad tiene un amplificador de potencia integrado de 15 canales. Además del sistema básico de 5.1 canales, se puede configurar una variedad de sistemas de altavoces cambiando la configuración de “Distribución de altavoces” para adaptar la aplicación de, por ejemplo, unos sistemas de 7.1 canales, conexiones de 2 amp. y un sistema de 2 canales para la reproducción en varias zonas. enlace
Realice los ajustes de “Distribución de altavoces” para adaptar el número de habitaciones y la configuración de los altavoces a instalar. enlace
|
Altavoz de reproducción en cada zona |
Configuración de “Asignar amplificador” |
Página de conexión |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
Reproducción de 5.1 canales |
2 canales |
2 canales |
Se puede establecer en todos los ajustes de “Asignar amplificador”. |
|
|
Reproducción de 7.1 canales |
||||
|
Reproducción de 9.1 canales |
13.1ch + ZONE2 |
|||
|
Reproducción de 11.1 canales |
13.1ch + ZONE2 |
|||
|
Reproducción de 13.1 canales (Dolby Atmos y Auro-3D) |
15.1ch (Predeterminado) |
|||
|
Reproducción de 15.1 canales para Dolby Atmos |
15.1ch (Predeterminado) |
|||
|
Reproducción de 15.1 canales para Dolby Atmos y 13.1 canales para Auro-3D |
15.1ch (Predeterminado) |
|||
|
Reproducción de 13.1 canales (conexión de amplificación dual de los altavoces delanteros) |
13.1ch (biamplificados) |
|||
|
Reproducción de 7.1 canales (conexión de amplificación dual de todos los canales) |
Biamplificación completa de 7.1 canales |
|||
|
Altavoces delanteros secundarios |
13.1ch + Frontal B |
|||
|
Reproducción de 13.1 canales |
2 canales |
2 canales |
13.1ch + ZONE2 |
|
|
Reproducción de 13.1 canales |
2 canales |
2 canales |
13.1ch + ZONE3 |
|
|
Reproducción de 11.1 canales (conexión de amplificación dual de los altavoces delanteros) |
2 canales |
2 canales |
11.1ch (2 amp.) + ZONE2 |
|
|
Reproducción de 11.1 canales |
2 canales |
2 canales |
11.1ch + ZONE2/3 |
|
|
Reproducción de 13.1 canales |
1 canal |
1 canal |
13.1ch + ZONE2/3-MONO |
|
|
Reproducción de 15.1 canales (utilizando esta unidad como un preamplificador) |
2 canales |
2 canales |
Preamplificador |
|
El modo de sonido que puede seleccionarse varía de acuerdo a la configuración de los altavoces.
Las siguientes páginas suministran ejemplos de conexión básicos.
Consulte el ejemplo de conexión para Ejemplo de disposición para el sistema Auro-3D de 11.1 canalesenlace cuando vaya a reproducir Auro-3D con un sistema de 11.1 canales utilizando el sistema básico de 5.1 canales y los altavoces de altura delanteros, de altura surround, surround superiores y de altura centrales.
Consulte también el ejemplo de conexión para Ejemplo de disposición para el sistema Auro-3D de 13.1 canalesenlace cuando vaya a reproducir Auro-3D con un sistema de 13.1 canales agregando los altavoces traseros surround, surround superiores y de altura centrales.
Además de las conexiones descritas en las p. enlace - enlace, esta unidad permite varias conexiones de altavoces con el ajuste “Distribución de altavoces”.

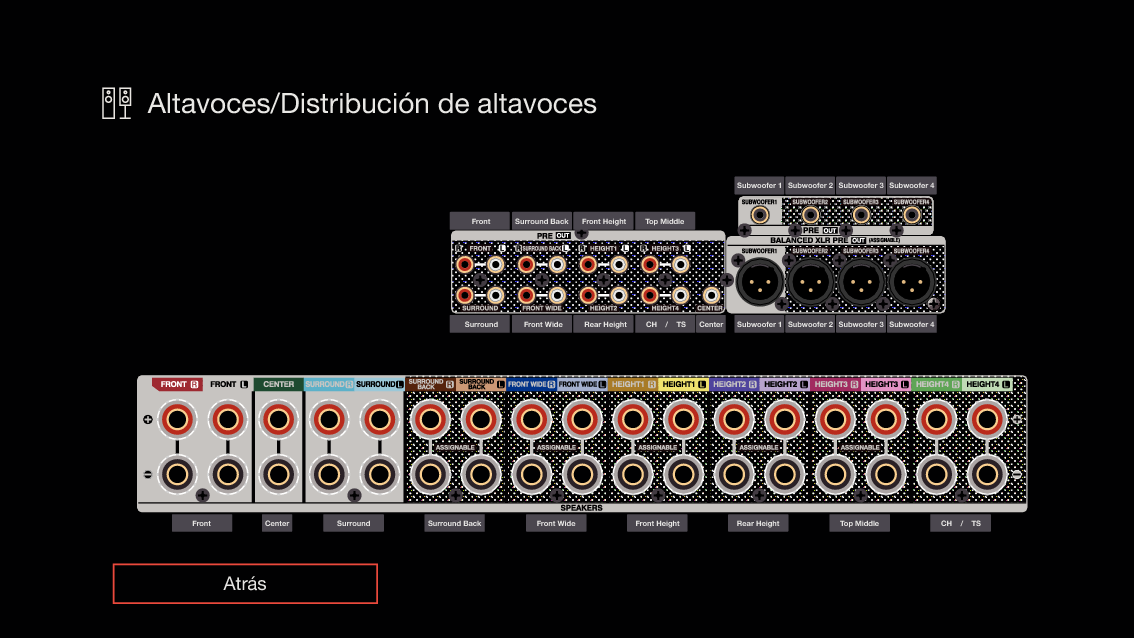

Consulte igualmente la pantalla del menú en “Ver configuración de terminales” de la pantalla de configuración “Distribución de altavoces”, la cual indica cómo realizar conexiones en su entorno.
