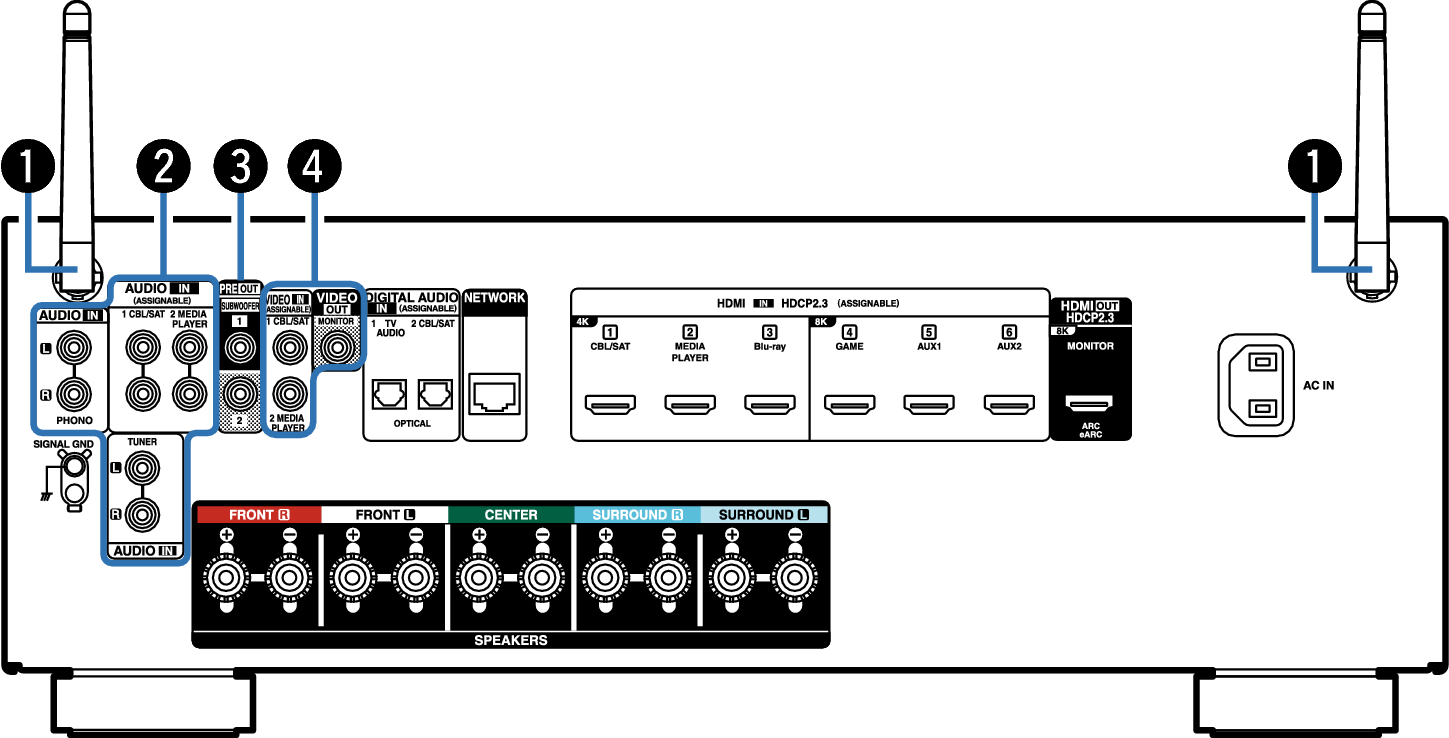

Tenez cette antenne verticalement lors de la connexion à un réseau via un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. lien

L’attache-câble de l’antenne peut être supprimée du panneau arrière.

Faites tourner l’attache-câble de l’antenne à 90 degrés vers la gauche.

Retirez l’attache-câble de l’antenne vers vous.

L’attache-câble de l’antenne est nécessaire lorsque vous transportez cet appareil. Conservez-la dans un endroit sûr.

Fixez l’attache-câble de l’antenne en suivant les étapes pour l’enlever dans le sens inverse.

Bornes audio analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogique.

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVDlien

Connexion d’une platinelien

Bornes PRE OUT

Pour connecter un subwoofer avec un amplificateur intégré. lien

Bornes vidéo (VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo.

Connexion 3 : Téléviseur non équipé d’une borne HDMIlien

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

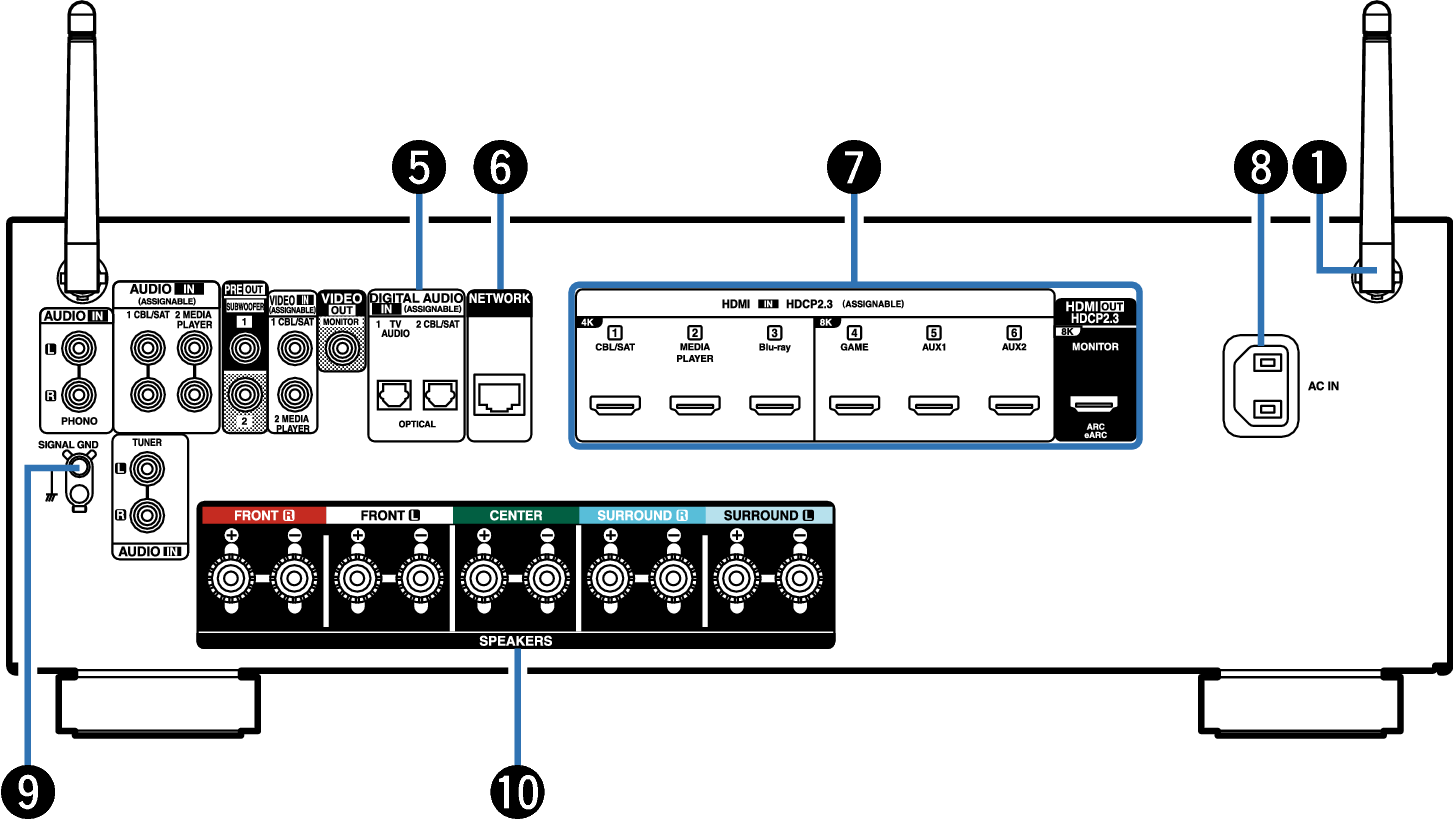

Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)lien

Connexion 3 : Téléviseur non équipé d’une borne HDMIlien

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

Borne NETWORK

Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. lien

Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)lien

Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)lien

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVDlien

Connexion d’un lecteur multimédialien

Connexion d’une console de jeu ou d’un appareil de lecture compatible avec le 8Klien

Prise CA (AC IN)

Utilisée pour brancher le cordon d’alimentation. lien

Borne SIGNAL GND

Sert à connecter un câble de mise à la terre à la platine. lien

Bornes d’enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. lien

REMARQUE

Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.
