Collegare i cavi degli altoparlanti in modo che non fuoriescano dai terminali degli altoparlanti. Se i fili con anima toccano il pannello posteriore oppure se i lati + e – sono in contatto, può essere attivato il circuito di protezione. (Circuito di protezionelink)

Non toccare mai i terminali degli altoparlanti quando il cavo di alimentazione è collegato. Ciò potrebbe provocare scosse elettriche. Durante l’esecuzione di “Assistente di impostazione” (pagina 9 nella “Guida di avvio rapido” fornita separatamente), seguire le istruzioni sulla schermata “Assistente di impostazione” per effettuare i collegamenti. (Quando è in esecuzione il “Assistente di impostazione” i terminali degli altoparlanti non sono alimentati.)

Utilizzare altoparlanti con impedenza compresa tra 4 e 16 Ω/ohm.

Quando si intende collegare diffusori con impedenze diverse, impostare l’impedenza in base al diffusore che ha l’impedenza più bassa.

NOTA

Eseguire le seguenti impostazioni quando si usa un altoparlante con un’impedenza di 4 – 6 Ω/ohm.

Premere e tenere premuti ENTER e RIGHT sull’unità principale contemporaneamente per almeno 3 secondi.

“4K/8K <Enhanced>” viene visualizzato sul display.

Premere CURSOR DOWN due volte sull’unità principale.

“Sp.Imp.:<8ohms>” appare sul display.

Premere LEFT o RIGHT sull’unità principale per selezionare l’impedenza.


8ohms (Default):	Selezionare quando l’impedenza per tutti i diffusioni collegati è 8 Ω/ohm o superiore.
6ohms:	Selezionare quando l’impedenza per uno qualsiasi degli altoparlanti collegati è 6 Ω/ohm.
4ohms:	Selezionare quando l’impedenza per uno qualsiasi degli altoparlanti collegati è 4 Ω/ohm.

Premere ENTER sull’unità principale per completare la procedura di configurazione.

Collegamento dei cavi degli altoparlanti

Controllare con attenzione i canali sinistro (L) e destro (R) e le polarità + (rosso) e – (nero) sugli altoparlanti da collegare all’unità, assicurandosi di collegare correttamente canali e polarità.

Eliminare circa 10 mm di copertura dalla punta del cavo altoparlante, quindi torcere bene il filo con anima oppure terminarlo.

Girare il terminale dell’altoparlante in senso antiorario per allentarlo.

Inserire il filo del cavo nel terminale dell’altoparlante.

Girare il terminale dell’altoparlante in senso orario per serrarlo.

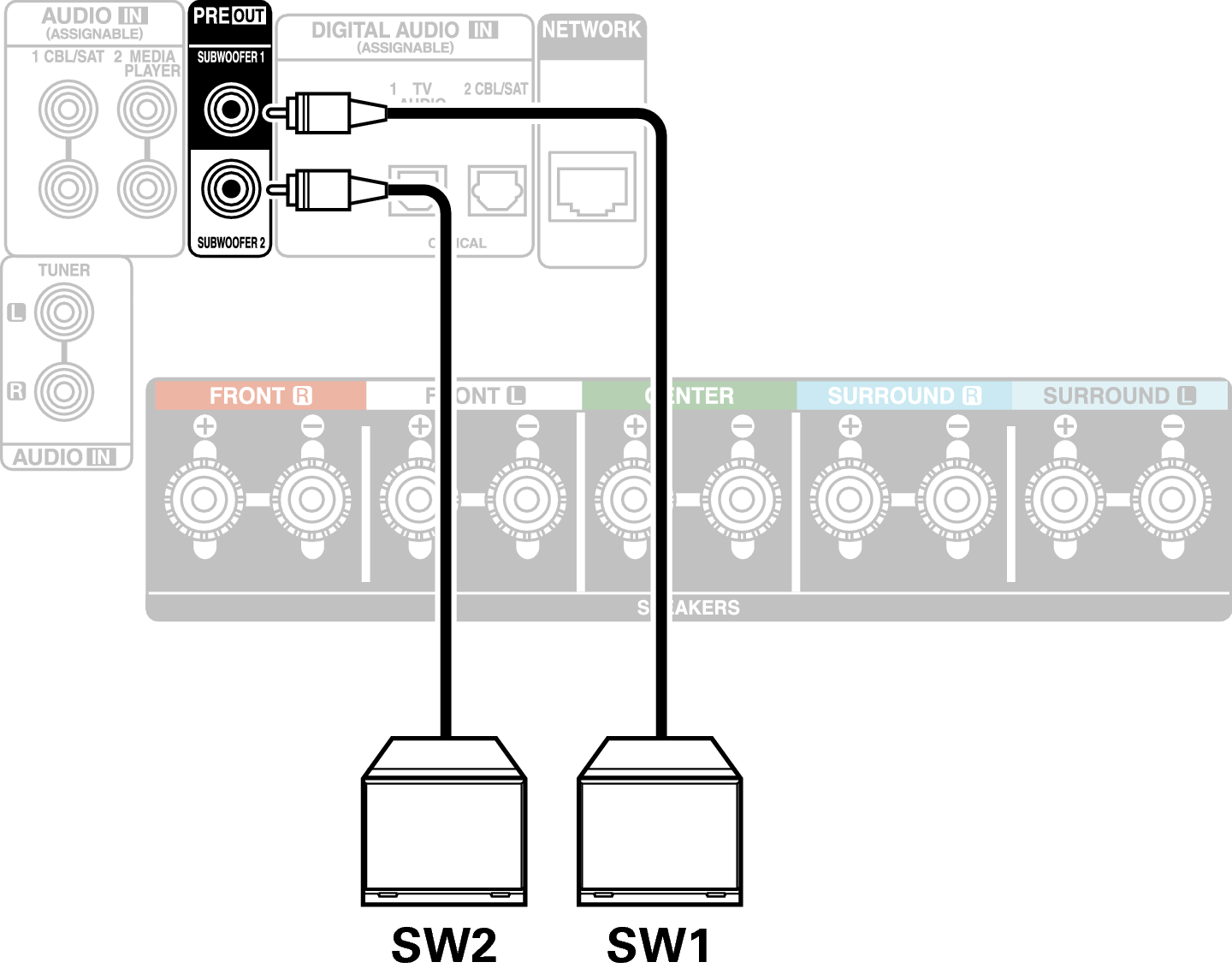

Collegamento del subwoofer

Utilizzare un apposito cavo per collegare il subwoofer. All’unità è possibile collegare due subwoofer.

Lo stesso segnale è emesso dai rispettivi terminali del subwoofer.

Informazioni sulle etichette dei cavi (in dotazione) per l’identificazione dei canali

La sezione di visualizzazione dei canali per i terminali degli altoparlanti nel pannello posteriore è contraddistinta da colori specifici, in modo da identificare ogni canale.

Applicare l’etichetta del cavo corrispondente a ciascun diffusore sul relativo cavo per ciascun diffusore. Questa procedura semplifica il collegamento del cavo corretto ai terminali per i diffusori sul pannello posteriore.

Altoparlante	Colore
FRONT L	Bianco
FRONT R	Rosso
CENTER	Verde
SURROUND L	Azzurro
SURROUND R	Blu
SUBWOOFER 1	Nero
SUBWOOFER 2	Nero

Le etichette dei cavi fornite in dotazione comprendono etichette per i cavi dei diffusori e HDMI. Applicare un’etichetta del cavo a ciascun cavo corrispondente ai diffusori e agli apparecchi HDMI che si intende collegare, come indicato di seguito. In tal modo si semplifica l’identificazione e il collegamento corretto dei cavi tra i componenti utilizzati.

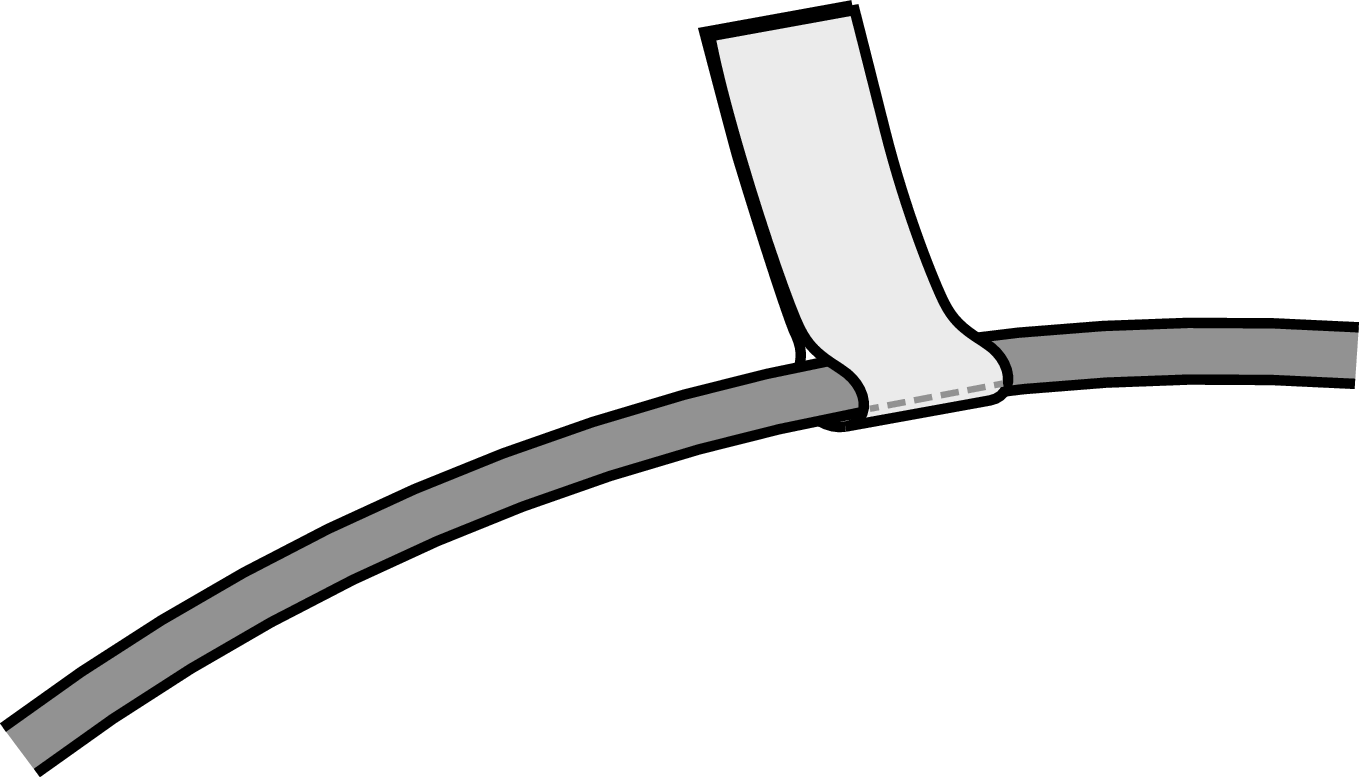

Bracket Open Come applicare l’etichetta del cavo Bracket Close
