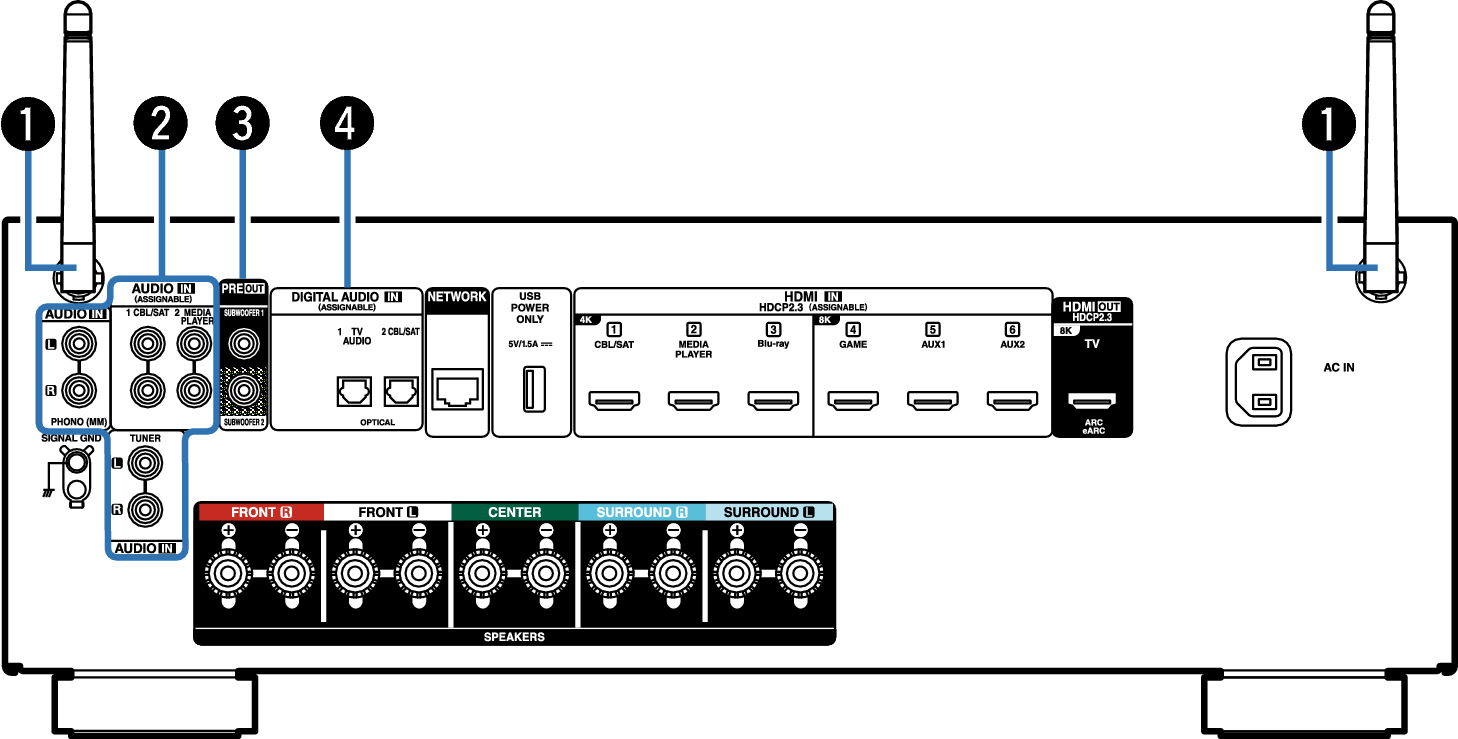

Pannello posteriore
Antenne ad asta per Bluetooth/LAN wireless
Tenere questa antenna in posizione verticale durante la connessione a una rete tramite una LAN wireless, o quando si esegue il collegamento a un dispositivo palmare tramite Bluetooth. link

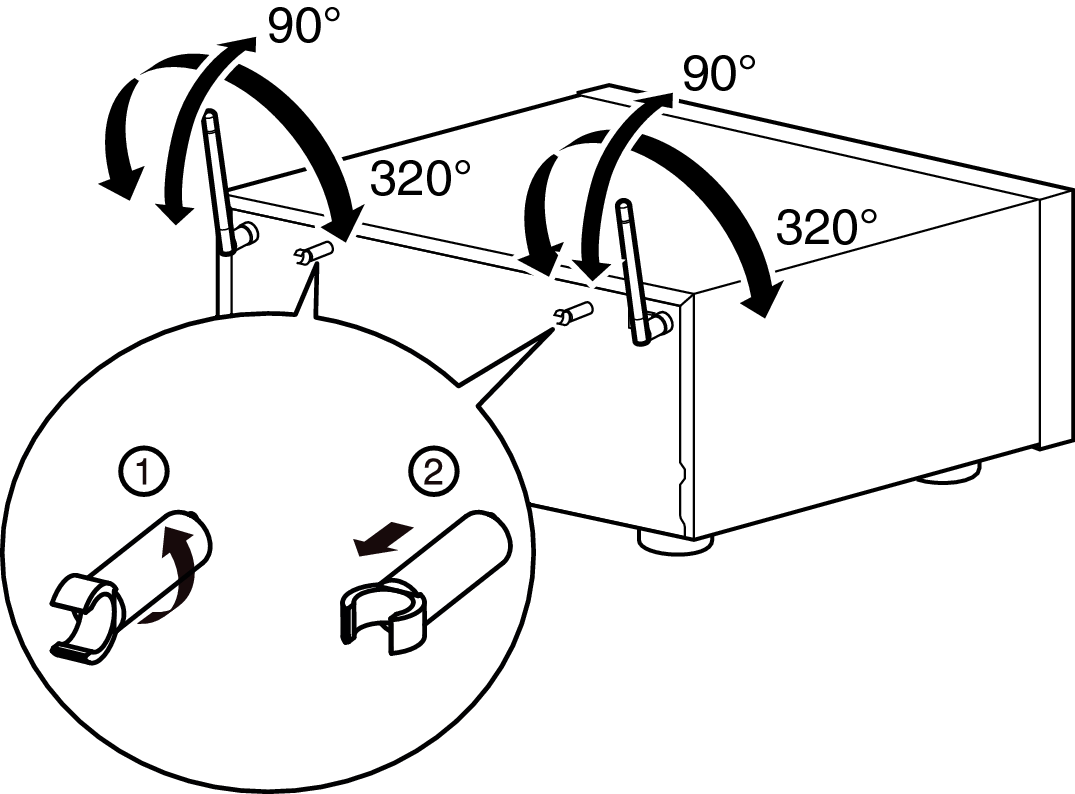

La clip dell’antenna può essere rimossa dal pannello posteriore.
Ruotare la clip dell’antenna di 90 gradi verso sinistra.
Tirare verso di sé la clip dell’antenna.
La clip dell’antenna è necessaria quando si trasporta l’unità. Conservarla in un luogo sicuro.
Fissare la clip dell’antenna seguendo i passaggi per la rimozione della stessa in ordine inverso.
Connettori audio analogico (AUDIO)
Utilizzati per collegare dispositivi dotati di connettori audio analogico.
Connettori PRE OUT
Utilizzati per collegare un subwoofer con amplificatore integrato. link
Connettori audio digitale (DIGITAL AUDIO)
Utilizzati per collegare apparecchi dotati di connettori audio digitali.

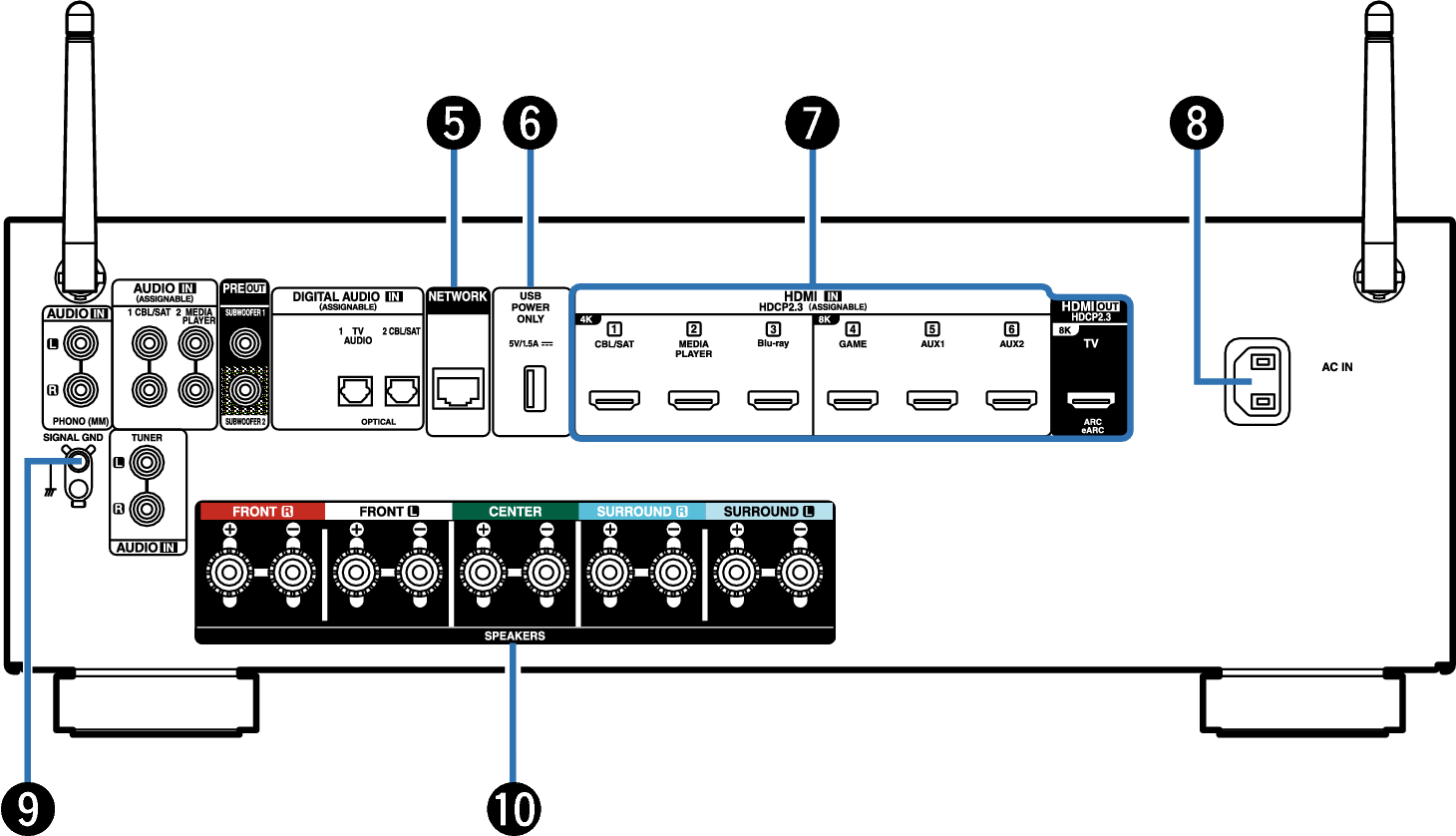

Connettore NETWORK
Usato per il collegamento ad un cavo LAN durante la connessione a una rete LAN cablata. link
Porta USB (POWER SUPPLY)
Può essere utilizzato per alimentare i lettori multimediali in streaming, ecc.
Utilizzare l’adattatore CA del dispositivo fornito quando è richiesta l’alimentazione a 5 V/1,5 A o superiore.
Collegare alla porta USB del pannello anteriore per riprodurre contenuti da un dispositivo di memoria USB.
Connettori HDMI
Utilizzati per collegare apparecchi dotati di connettori HDMI.
Ingresso CA (AC IN)
Utilizzato per collegare il cavo di alimentazione. link
Terminale SIGNAL GND
Utilizzato per collegare un cavo di messa a terra per il giradischi. link
Terminali altoparlante (SPEAKERS)
Utilizzati per collegare gli altoparlanti. link
NOTA
Non toccare i pin interni dei connettori sul pannello posteriore. Una carica elettrostatica potrebbe danneggiare permanentemente l’apparecchio.
