播放

扬声器配置和“放大器分配”设置

本机具有内置11声道功率放大器。除基本的5.1声道系统外,还可通过更改“扬声器布局”设置配置各种扬声器系统,以满足多区域播放的应用需求,如7.1声道系统、双功放连接和双声道系统。链接

执行“扬声器布局”设置以满足房间数量和要安装的扬声器配置。链接

每个区域中的播放扬声器

“放大器分配”设置

连接页面

MAIN ZONE(主区域)

ZONE2 (区域2)

ZONE3 (区域3)

5.1声道播放

双声道(前置输出)

双声道(前置输出)

可在所有“放大器分配”设置中进行设置。

7.1声道播放

9.1声道播放

9.1声道 + ZONE2

11.1声道播放

11.1声道(默认)

13.1声道播放

13.1声道

9.1声道播放(前置扬声器的双功放连接)

9.1声道(双功放)

5.1声道播放(前置、中置和环绕扬声器的双功放连接)

5.1声道全双功放

第二前置扬声器

9.1声道 + 前置B

9.1声道播放

双声道
(扬声器输出)

双声道(前置输出)

9.1声道 + ZONE2

9.1声道播放

双声道(前置输出)

双声道
(扬声器输出)

9.1声道 + ZONE3

7.1声道播放(前置扬声器的双功放连接)

双声道
(扬声器输出)

双声道(前置输出)

7.1声道(双功放)+ ZONE2

7.1声道播放

双声道
(扬声器输出)

双声道
(扬声器输出)

7.1声道 + ZONE2/3

9.1声道播放

1声道
(扬声器输出)

1声道
(扬声器输出)

9.1声道 + ZONE2/3-单

13.1声道播放(使用本机作为前级放大器)

未使用

未使用

前级放大器

可选择的声音模式随着扬声器配置的不同而不同。

下页提供基本连接示例。



使用基本5.1声道系统以及前置纵向和纵向环绕扬声器,通过9.1声道系统播放AURO-3D时,请参考AURO-3D 9.1声道系统的布局示例链接的示例连接。
通过添加后置环绕、中置纵向和顶部环绕扬声器,使用13.1声道系统播放AURO-3D时,也请参考AURO-3D 13.1声道系统的布局示例链接的连接示例。

除了第链接链接页所述的连接之外,本机允许使用“扬声器布局”设置进行各种扬声器连接。

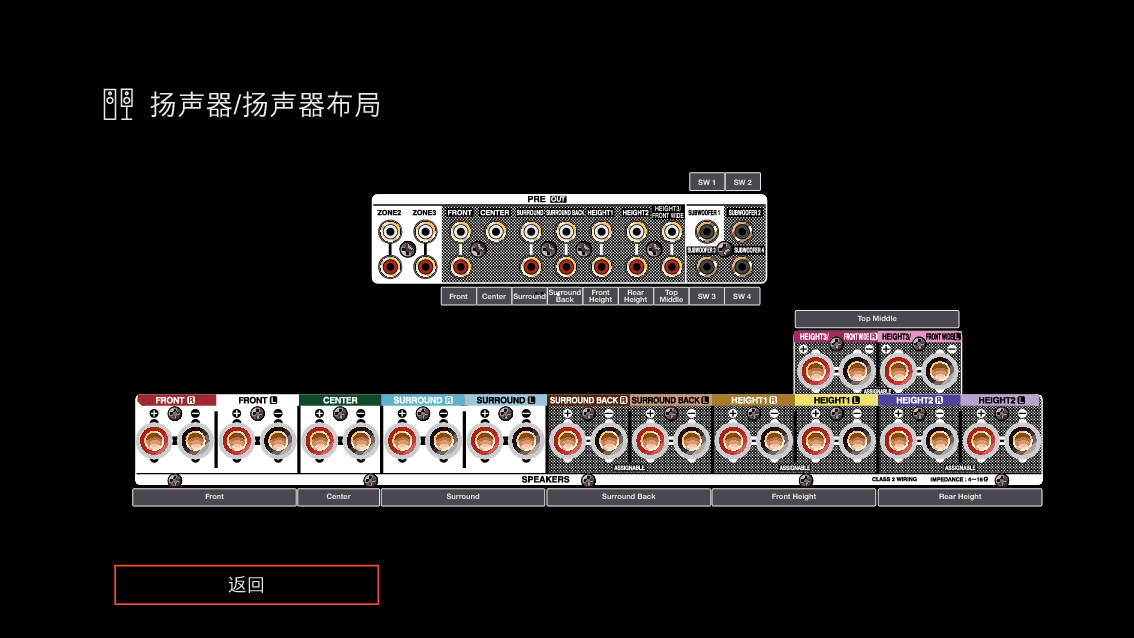

另请参阅“扬声器布局”屏幕上“查看端子配置”中的菜单屏幕,该屏幕显示如何在您的环境中进行连接。

GUI ViewTerminalConfig X68
