连接扬声器之前

在连接扬声器之前,请从电源插座中拔下本机的电源插头。还请关闭低音炮。

连接时注意不要让扬声器电缆芯线露出扬声器端子。如果电缆芯线接触后面板或者+侧和-侧相互接触,可能会激活保护电路。(保护电路链接

在电源连接的情况下,切勿接触扬声器端子。否则可能导致触电。当“设置助手”(独立“快速入门指南”第9页)正在运行时,请按照“设置助手”屏幕中的指示进行连接。(“设置助手”运行后,扬声器端子不通电。)

使用阻抗为4~16Ω/欧姆电阻的扬声器。

连接具有不同阻抗的扬声器时,需根据阻抗最低的扬声器设置阻抗。

使用阻抗为4~6Ω/欧姆电阻的扬声器时执行以下设置。

同时长按主机的STATUS和ZONE3 SOURCE键至少3秒。

Flower Mark 4K/8K Format <Enhanced>”出现在显示屏上。

按两次主机上的光标向下键。

显示屏上显示“ Flower Mark Sp. Impedance <8ohms>”。

使用主机上的光标向左或光标向右键选择阻抗。

8ohms
(默认):

所有所连接扬声器的阻抗为8Ω/欧姆或以上时选择。

6ohms:

任何所连接扬声器的阻抗为6Ω/欧姆时选择。

4ohms:

任何所连接扬声器的阻抗为4Ω/欧姆时选择。

按主机的ENTER键完成设定。

连接扬声器电缆

请仔细检查连接至本机的左 (L) 声道和右 (R) 声道及+ (红) 极和- (黑) 极,并确保正确连接声道和两极。

从扬声器电缆一端剥去约10毫米的铠装,然后搓捻或端接芯线。
Connection-spCable1
逆时针转动扬声器端子进行松动。
Connection-spCable2
将扬声器电缆芯线完全插入扬声器端子。
Connection-spCable3
顺时针转动扬声器端子进行紧固。
Connection-spCable4

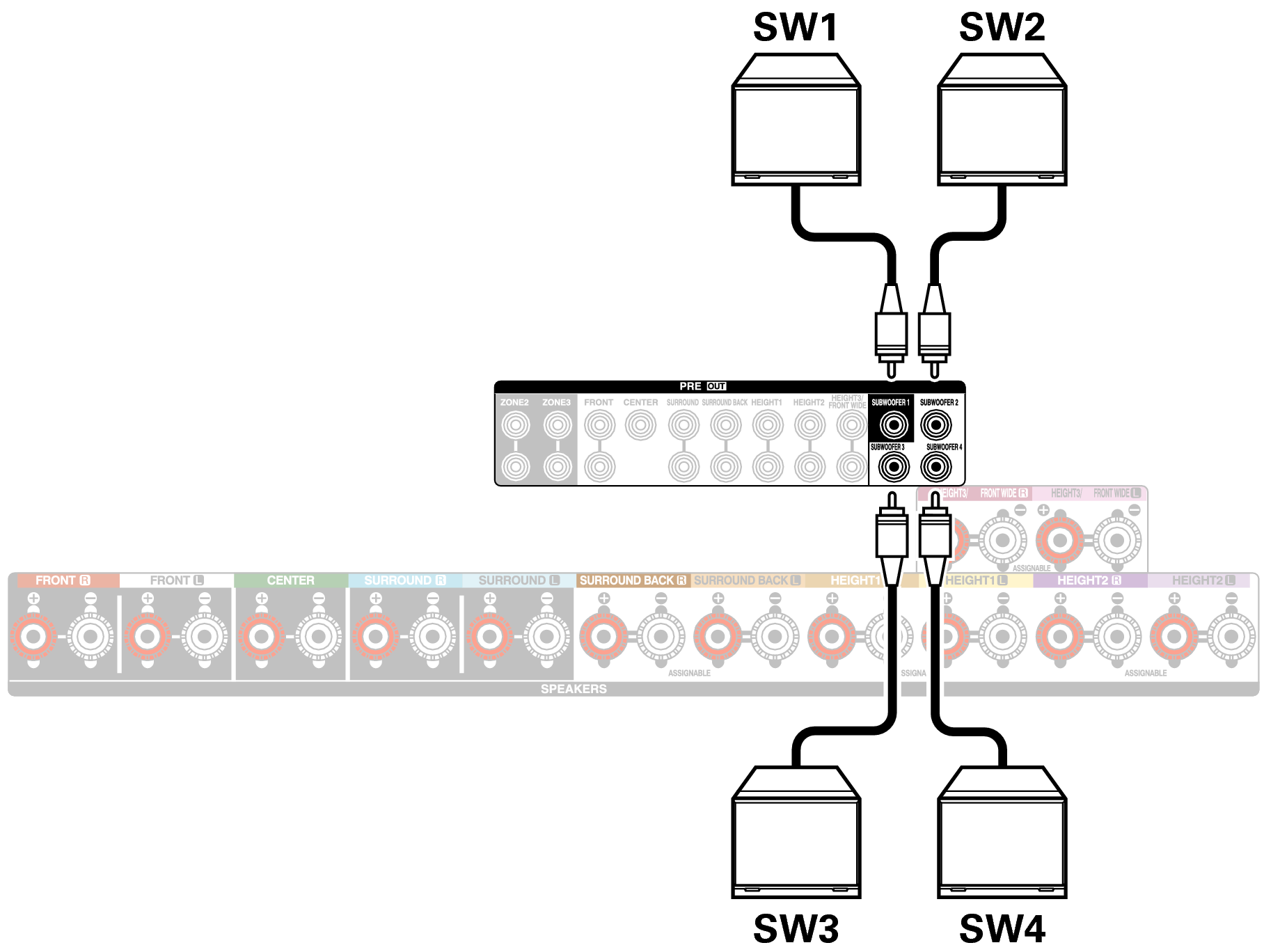

连接低音炮

使用低音炮电缆连接低音炮。可以将四个低音炮连接到本机。

当您连接多个低音炮时,请根据要连接的低音炮数量变更“扬声器布局”设置中“低音炮”的设置。链接

低音炮1,低音炮2,低音炮3和低音炮4的音量和距离可以分别设置。

Conne SW2 X68

关于用于声道识别的电缆标签(附件)

后面板上扬声器端子的声道显示部分进行了颜色编码,以便可识别每个声道。

将与每个扬声器对应的电缆标签贴到每个扬声器电缆上。这将便于将正确电缆连接至后面板上的扬声器端子。

扬声器

颜色

FRONT L

白色

FRONT R

红色

CENTER

绿色

SURROUND L

浅蓝色

SURROUND R

蓝色

SURROUND BACK L

米黄色

SURROUND BACK R

棕色

FRONT WIDE L

粉红色

FRONT WIDE R

品红色

FRONT HEIGHT L

淡黄色

FRONT HEIGHT R

黄色

TOP FRONT L

淡黄色

TOP FRONT R

黄色

TOP MIDDLE L

粉红色

TOP MIDDLE R

品红色

TOP REAR L

淡紫色

TOP REAR R

紫色

SURROUND HEIGHT L

淡紫色

SURROUND HEIGHT R

紫色

REAR HEIGHT L

淡紫色

REAR HEIGHT R

紫色

TOP SURROUND

粉红色

CENTER HEIGHT

品红色

FRONT DOLBY L

淡黄色

FRONT DOLBY R

黄色

SURROUND DOLBY L

粉红色

SURROUND DOLBY R

品红色

BACK DOLBY L

淡紫色

BACK DOLBY R

紫色

SUBWOOFER 1

黑色

SUBWOOFER 2

黑色

SUBWOOFER 3

黑色

SUBWOOFER 4

黑色

随附的电缆标签包括扬声器电缆和HDMI电缆用的标签。将电缆标签贴在与所连接的扬声器和HDMI设备相对应的每根电缆上,如下所示。此操作更易于识别和正确连接组件之间的电缆。

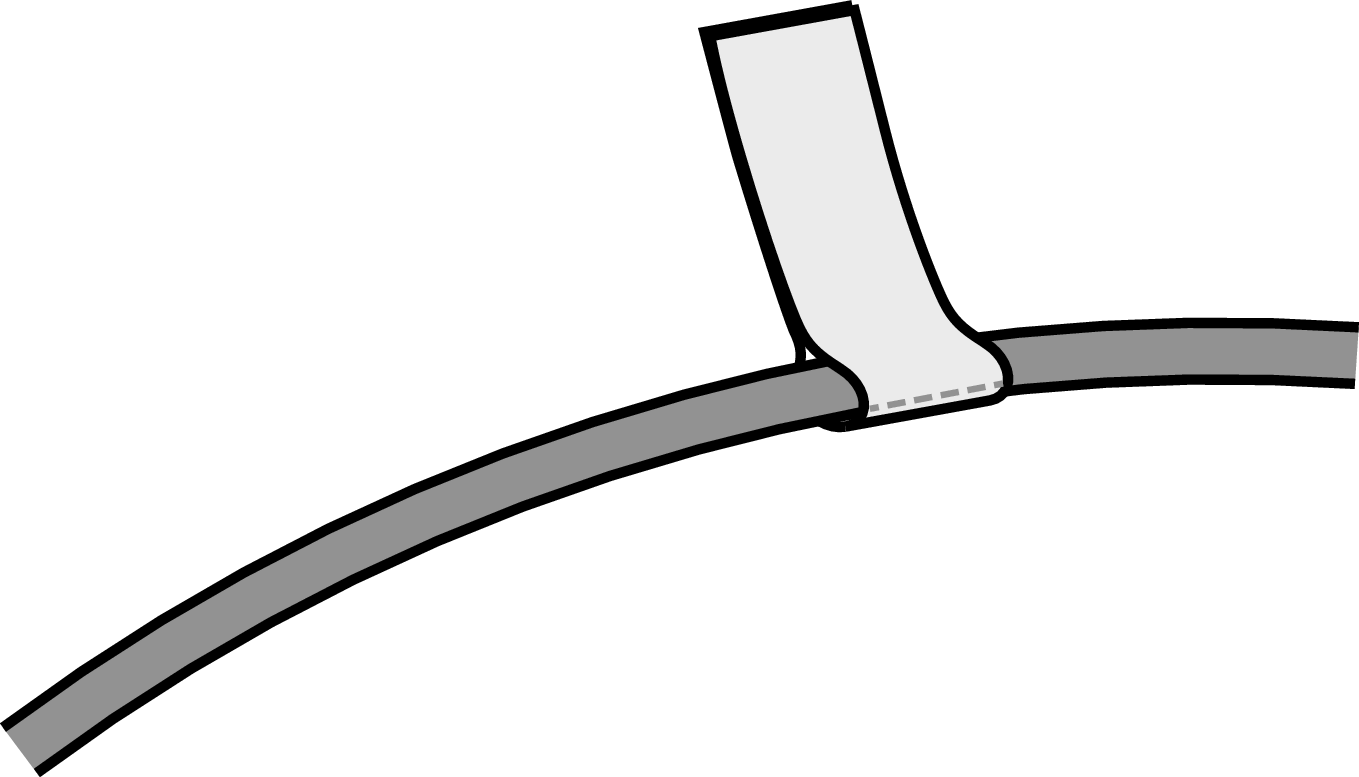

Bracket Open 如何粘贴电缆标签 Bracket Close

Pict CableLabel
