Lautsprecherkonfiguration und Einstellungen für “Endstufen-Zuweis.”

Dieses Gerät verfügt über einen integrierten 13-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene Lautsprechersysteme konfigurieren, indem Sie die Einstellungen von “Endstufen-Zuweis.” an Ihr Anwendungsgebiet anpassen. Beispiele sind 7.1-Kanal-Systeme, Bi-Amp-Anschlüsse und 2-Kanal-Systeme für die Wiedergabe in mehreren Zonen. Link

Führen Sie die Einstellungen von “Endstufen-Zuweis.” zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus. Link

Wiedergabe Lautsprecher in jeder Zone

“Endstufen-Zuweis.” einstellungen

Anschlussseite

MAIN ZONE

ZONE2

ZONE3

5.1-Kanal-Wiedergabe

2-Kanal (Pre-out)

2-Kanal (Pre-out)

Diese Einstellung kann in allen Modi von “Endstufen-Zuweis.” festgelegt werden.

7.1-Kanal-Wiedergabe

Kann in allen “Endstufen-Zuweis.”-Modi außer “5.1-Kanal (volles Bi-Amping)” eingestellt werden.

9.1-Kanal-Wiedergabe

13.1-Kanal-Wiedergabe

13.1-Kanal

13.1-Kanal-Wiedergabe (Dolby-Atmos und Auro-3D)

13.1-Kanal (Standard)

11.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher)

11.1-Kanal (Bi-Amp)

5.1-Kanal-Wiedergabe (Bi-Amp-Anschluss von Front-, Center- und Surround-Lautsprecher)

5.1-Kanal (volles Bi-Amping)

Zweite Front-Lautsprecher

11.1-Kanal + Front B

11.1-Kanal-Wiedergabe

2-Kanal
(Lautsprecherausgang)

2-Kanal (Pre-out)

11.1-Kanal + Zone2

11.1-Kanal-Wiedergabe

2-Kanal (Pre-out)

2-Kanal
(Lautsprecherausgang)

11.1-Kanal + Zone3

9.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher)

2-Kanal
(Lautsprecherausgang)

2-Kanal (Pre-out)

9.1-Kanal (Bi-Amp) + Zone 2

9.1-Kanal-Wiedergabe

2-Kanal
(Lautsprecherausgang)

2-Kanal
(Lautsprecherausgang)

9.1-Kanal + Zone2/3

11.1-Kanal-Wiedergabe

1-Kanal
(Lautsprecherausgang)

1-Kanal
(Lautsprecherausgang)

11.1-Kanal + Zone 2/3-MONO

13.1-Kanalwiedergabe (bei Verwendung dieses Geräts als Vorverstärker)

Nicht verwendet

Nicht verwendet

Vorverstärker

Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden. Unter “Klangmodi und Kanalausgang” Link ist angegeben, welche Klangmodi unterstützt werden.

Auf den folgenden Seiten finden Sie einige grundlegende Anschlussbeispiele.

Unter Beispielanschluss für das Auro-3D 9.1-Kanal-SystemLink finden Sie einen Beispielanschluss, wenn Sie Auro-3D mit einem 9.1-Kanal-System unter Verwendung des 5.1-Kanal-Basissystems und der Fronthochtöner und Surround-Height-Lautsprecher abspielen.
Beachten Sie bitte bei Wiedergabe von Auro-3D mit einem 13.1-Kanal-System und zusätzlichen Surround-Back-, Top-Surround-, und Center-Height-Lautsprechern auch das Anschluss-Beispiel für Beispielanschluss für das Auro-3D 13.1-Kanal-SystemLink.

Zusätzlich zu den unter S.Link - Link, beschriebenen Anschlüssen können an dieses Gerät verschiedene Lautsprecher mit der Einstellung “Endstufen-Zuweis.” angeschlossen werden.

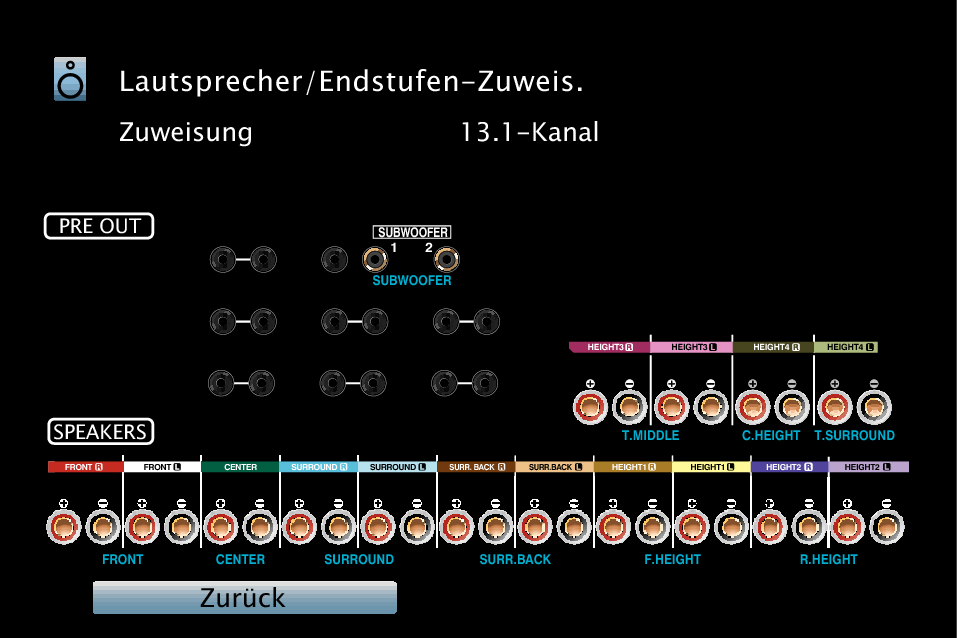

Weitere Informationen finden Sie im Menübildschirm unter “Zeige Terminal-Ansicht” im “Endstufen-Zuweis.”-Einstellungsbildschirm. Dort wird erläutert, wie Sie die Anschlüsse in Ihrer Umgebung vornehmen.

GUI ViewTerminalConfig X85E2
