Anschließen einer ZONE
Für die Wiedergabe von Video und Audio in ZONE2 und ZONE3 stehen drei Methoden zur Verfügung.
“Anschluss über den HDMI ZONE2-Anschluss” Link
“Anschluss über den Videoausgangsanschluss und den Lautsprecherausgangsanschluss” Link
“Anschluss über den Videoausgangsanschluss und externe Verstärker” Link

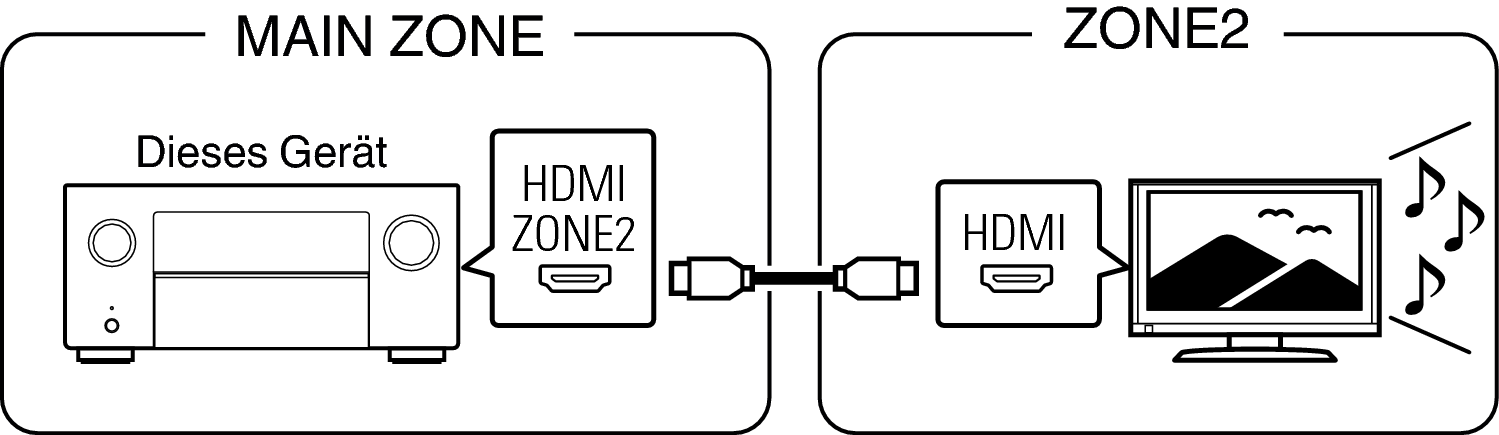

Anschluss 1: Anschluss über den HDMI ZONE2-Anschluss
Wenn ein Fernseher an den HDMI ZONE2 OUT-Anschluss angeschlossen wurde, können Sie Video oder Audio von dem an den HDMI 1 – 7 IN-Anschluss angeschlossenen Gerät in ZONE2 wiedergeben (Funktion HDMI ZONE2).
Wenn ein Fernseher an den HDMI ZONE2 OUT-Anschluss angeschlossen wurde, und MAIN ZONE und ZONE2 auf dieselbe Eingangsquelle eingestellt wurden, wird die Audioausgabe der MAIN ZONE möglicherweise auf 2-Kanal-Audio heruntergemischt.
Anschlussweise 2 : Anschluss über den Videoausgangsanschluss und den Lautsprecherausgangsanschluss
Wenn für “Zuweisung” im Menü eine der folgenden Einstellungen vorgenommen wurde, wird Audio über die Lautsprecher in ZONE2 oder ZONE3 ausgegeben. Link

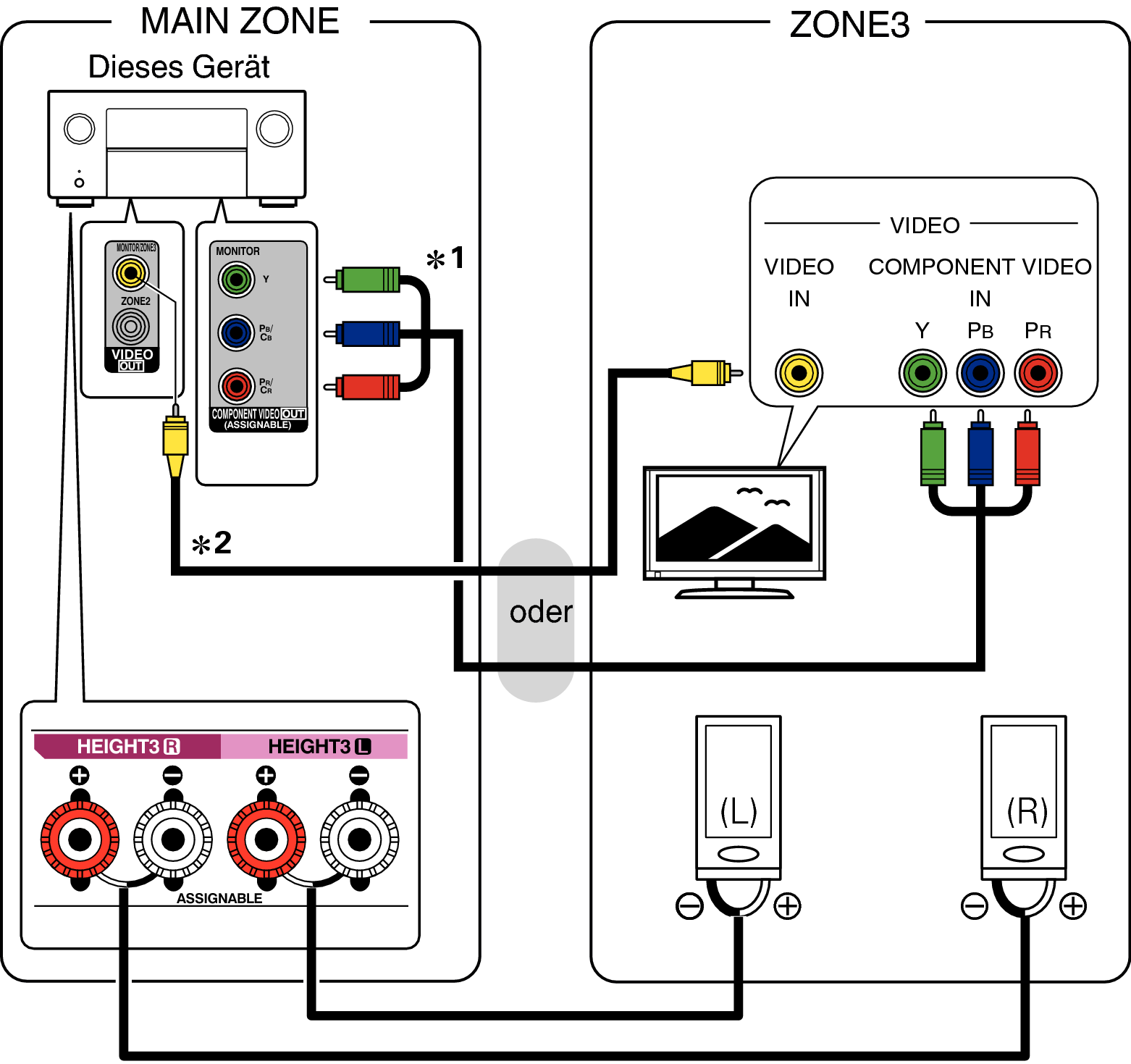

Zuweisung: 11.1-Kanal + Zone2
Zuweisung: 11.1-Kanal + Zone3
Zur Verwendung des Component-Video-Ausgabeanschlusses der MAIN ZONE für ZONE2 oder ZONE3 wählen Sie im Menü für “Analog. Video-Ausgang” - “Komponente”, “ZONE2” oder “ZONE3” aus. Link
Zur Verwendung des Videoausganganschlusses der MAIN ZONE für ZONE3 wählen Sie im Menü “ZONE3” für “Analog. Video-Ausgang” - “Video” aus. Link

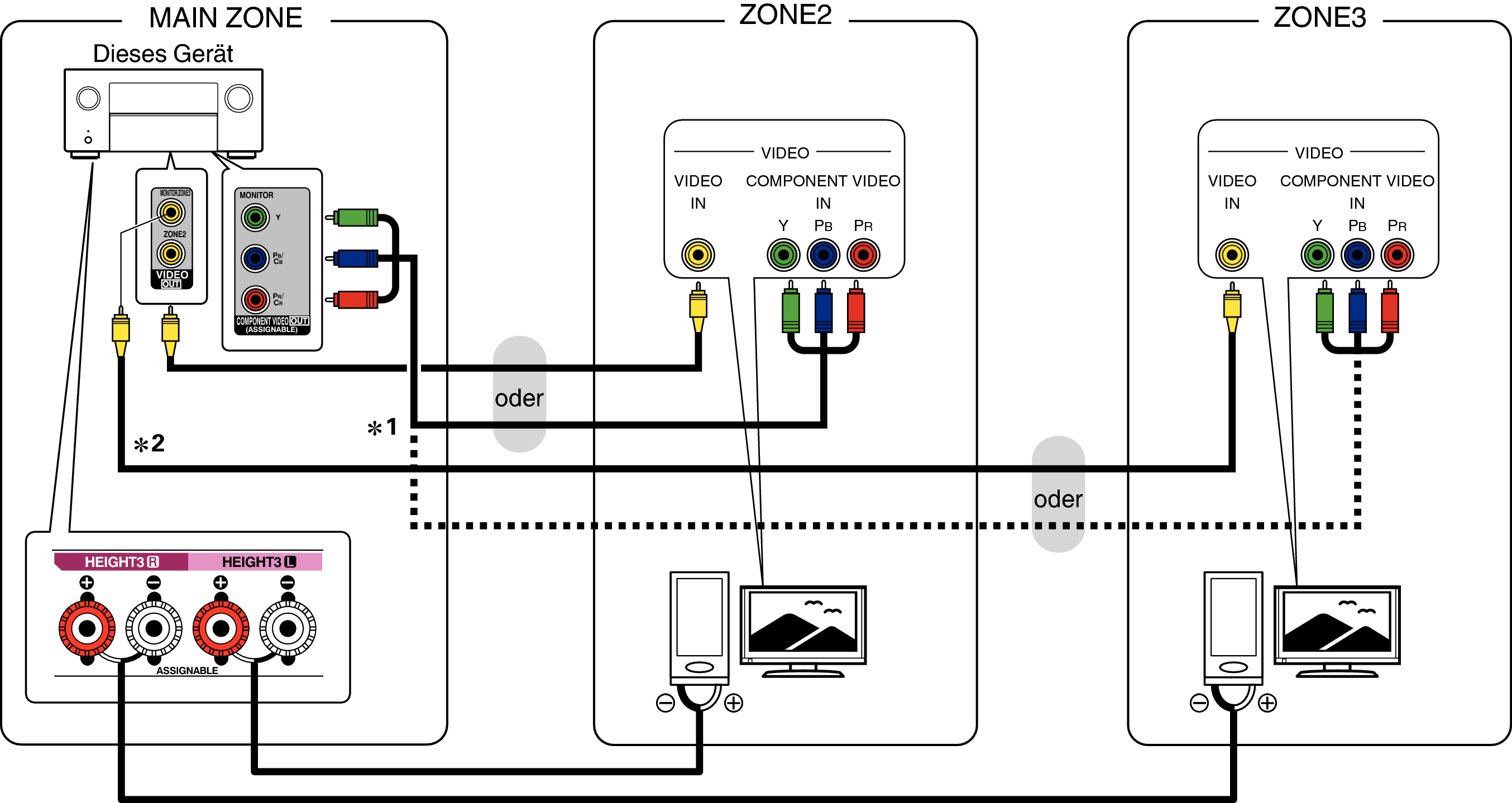

Zuweisung: 11.1-Kanal + Zone 2/3-MONO
Zur Verwendung des Component-Video-Ausgabeanschlusses der MAIN ZONE für ZONE2 oder ZONE3 wählen Sie im Menü für “Analog. Video-Ausgang” - “Komponente”, “ZONE2” oder “ZONE3” aus. Link
Zur Verwendung des Videoausganganschlusses der MAIN ZONE für ZONE3 wählen Sie im Menü “ZONE3” für “Analog. Video-Ausgang” - “Video” aus. Link

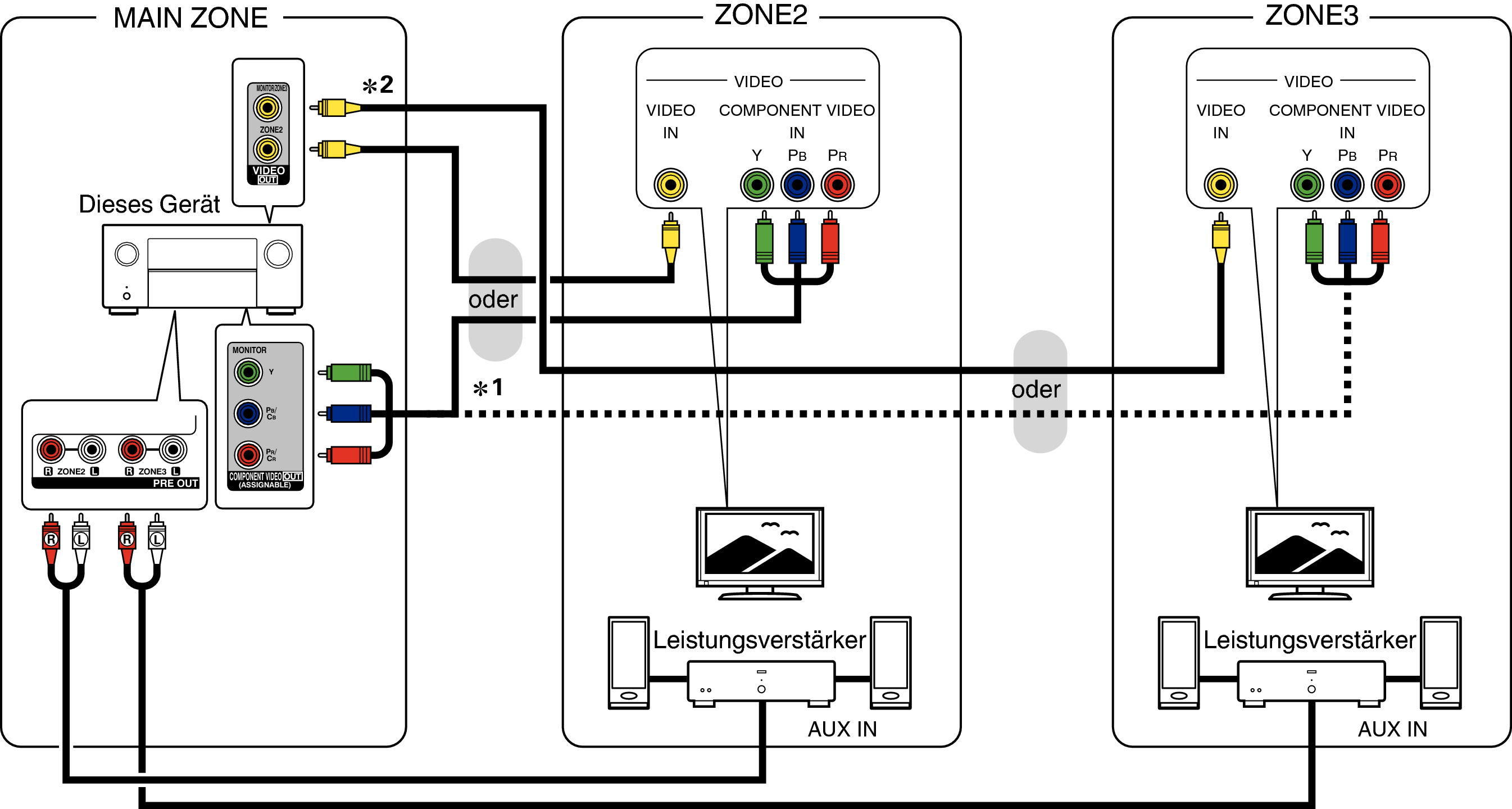

Anschlussweise 3 : Anschluss über den Videoausgangsanschluss und einen externen Verstärker
Die Audiosignale an den Audioausgängen von ZONE2 und ZONE3 des Geräts werden über die Leistungsverstärker für ZONE2 und ZONE3 ausgegeben.
Zur Verwendung des Component-Video-Ausgabeanschlusses der MAIN ZONE für ZONE2 oder ZONE3 wählen Sie im Menü für “Analog. Video-Ausgang” - “Komponente”, “ZONE2” oder “ZONE3” aus. Link
Zur Verwendung des Videoausganganschlusses der MAIN ZONE für ZONE3 wählen Sie im Menü “ZONE3” für “Analog. Video-Ausgang” - “Video” aus. Link
Das über den HDMI-Anschluss oder die digitalen Anschlüsse (OPTICAL/COAXIAL) eingehende analoge Audiosignal und 2-Kanal-PCM-Signal können in ZONE2 wiedergegeben werden.
Wenn Sie andere HDMI-Signale als 2-Kanal-PCM in ZONE2 wiedergeben möchten, setzen Sie “HDMI-Audio” auf “PCM”. Link
2-Kanal-PCM-Signale werden von einem Gerät ausgegeben, das an die für ZONE2 ausgewählte Eingangsquelle angeschlossen ist, und können in ZONE2 wiedergegeben werden.
In diesem Fall wird die Audioausgabe der MAIN ZONE ebenfalls in 2-Kanal-PCM-Signale konvertiert, wenn MAIN ZONE und ZONE2 auf dieselbe Eingangsquelle eingestellt sind. Je nach Wiedergabegerät wird das Wiedergabesignal jedoch möglicherweise selbst dann nicht in PCM konvertiert, wenn diese Einstellung konfiguriert wurde.
Das über die digitalen Anschlüsse (OPTICAL/COAXIAL) eingehende analoge Audiosignal und 2-Kanal-PCM-Signal können in ZONE3 wiedergegeben werden.
Der Menübildschirm wird in ZONE2 und ZONE3 nicht dargestellt.
