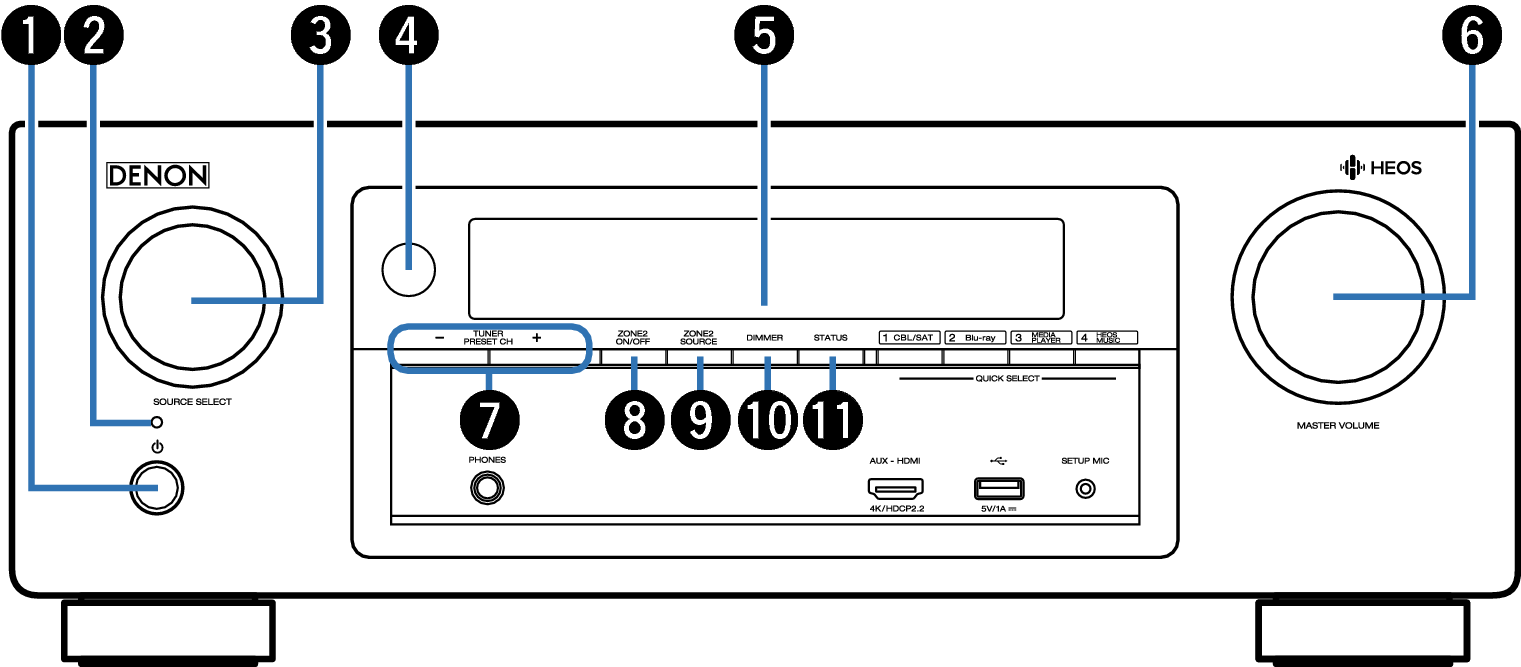

Vorderseite

Netzschalter ( Power Button )

Dient zum Ein-/Ausschalten (Standby-Modus) der MAIN ZONE (Raum, in dem sich das Gerät befindet). Link

Netzanzeige

Leuchtet entsprechend dem Einschaltstatus folgendermaßen:

Grün: Eingeschaltet

Aus: Normaler Standby-Betrieb

Rot:

Wenn “HDMI PassThrough” auf “Ein” eingestellt ist
 Link

Wenn “HDMI Steuerung” auf “Ein” eingestellt ist
 Link

Wenn “Netzwerk-Steuerung” auf “Immer ein” eingestellt ist
 Link

SOURCE SELECT-Knopf

Ermöglicht die Auswahl der Eingangsquelle. Link

Fernbedienungssensor

Empfängt Signale von der Fernbedienung. Link

Display

Zeigt unterschiedliche Informationen an. Link

MASTER VOLUME-Knopf

Zur Einstellung des Lautstärkepegels. Link

Tuner-Tasten für gespeicherte Sender
(TUNER PRESET CH +, –)

Damit können Sie gespeicherte Radiosender auswählen. Link

ZONE2 ON/OFF-Taste

Schaltet ZONE2 (separater Raum) ein/aus. Link

ZONE2 SOURCE-Taste

Ermöglicht die Auswahl der Eingangsquelle für ZONE2. Link

DIMMER-Taste

Mit jedem Druck auf die Taste ändert sich die Helligkeit des Displays. Link

STATUS-Taste

Mit jedem Druck auf die Taste ändern sich die im Display angezeigten Informationen.

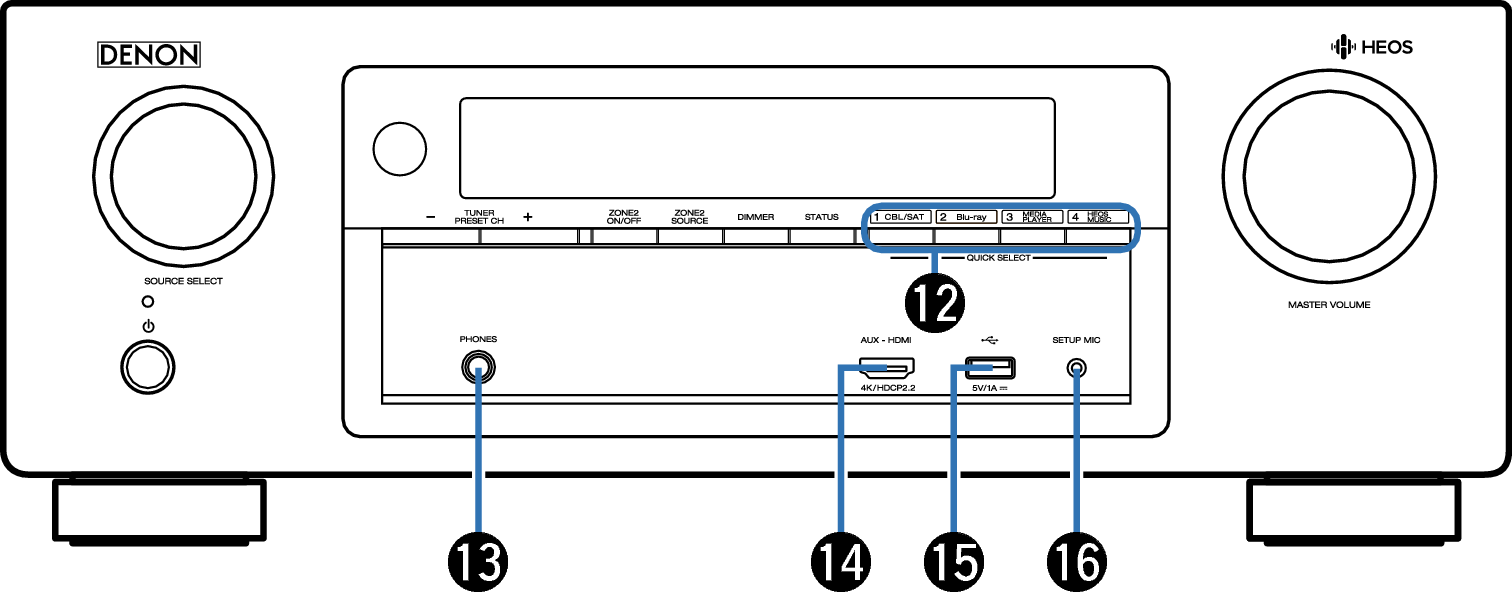

QUICK SELECT-Tasten

Mit einem einfachen Druck auf eine dieser Tasten können Sie die Einstellungen abrufen, die für die Taste registriert sind, wie Eingangsquelle, Lautstärke und Klangmoduseinstellungen. Link

Kopfhörerbuchse (PHONES)

Ermöglicht den Anschluss von Kopfhörern.

Wenn der Kopfhörer an diese Buchse angeschlossen ist, ist kein Ton mehr aus den angeschlossenen Lautsprechern zu hören, auch nicht über die SUBWOOFER-Anschlüsse.

HINWEIS

Zur Vermeidung von Gehörschäden sollte die Lautstärke nicht übermäßig hoch eingestellt werden.

AUX-HDM-Anschluss

Für den Anschluss von mit dem HDMI-Ausgang kompatiblen Geräten wie Videokameras und Spielekonsolen. Link

USB-Port ( Icon USB )

Dieser wird verwendet, um USB-Speicher (wie USB-Speichergeräte) anzuschließen. Link

SETUP MIC-Buchse

Wird zum Anschließen des mitgelieferten Mikrofons für die Klangkalibrierung verwendet. Link
