扬声器安装

可根据您所使用的扬声器数目确定扬声器系统,并在房间中安装每个扬声器和低音炮。
将使用此典型安装示例说明扬声器安装。

Pict SP Position1 X2200

FL/FR
(左/右前置扬声器):

将前置扬声器 (左) 和前置扬声器 (右) 分别放在离主聆听位置具有相同距离的位置处。每个扬声器和您电视之间的距离也应相同。

C
(中置扬声器):

将中置扬声器放在前置扬声器(左)与前置扬声器(右)之间的电视机的前方中间位置。

SL/SR
(左/右环绕扬声器):

将环绕扬声器 (左) 和环绕扬声器 (右) 分别放在离主聆听位置左右两侧具有相同距离的位置处。如果您没有后置环绕扬声器,请将环绕扬声器稍微移到聆听位置的后面。

SBL/SBR
(左/右后置环绕扬声器):

将后置环绕扬声器(左)和后置环绕扬声器(右)分别放在离主聆听位置具有相同距离的位置处,且位于主聆听位置的正后方。使用单个后置环绕扬声器(SB)时,将其直接放在聆听位置的后方。

SW 1/2
(低音炮):

将低音炮放在靠近前置扬声器的合适位置。如果您有两个低音炮,请将它们放在房间前面的两个不对称位置。

Pict SP Position2 X2200

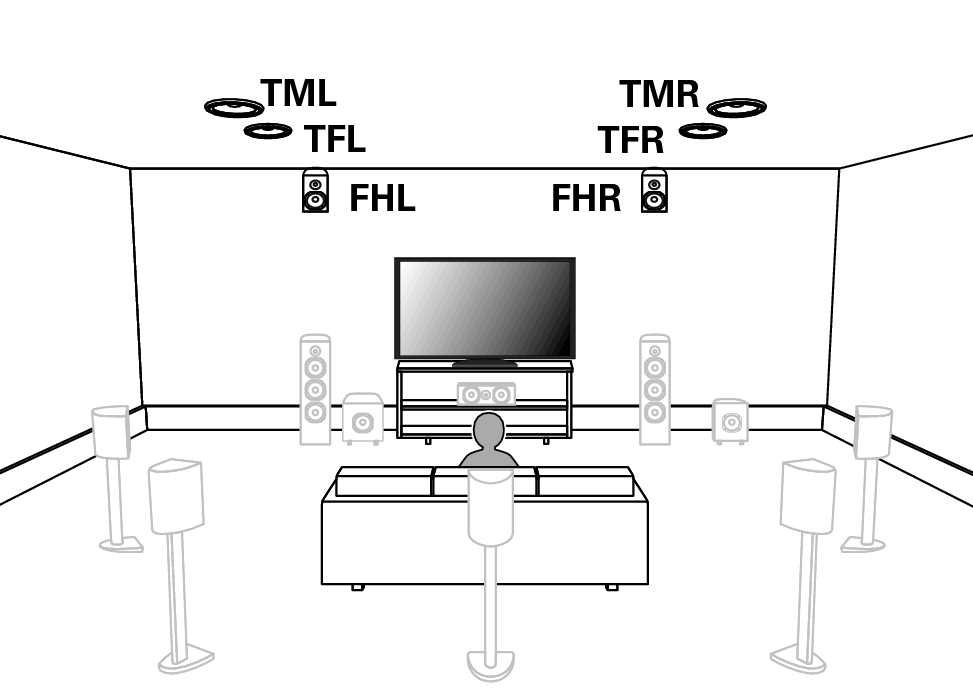

FHL/FHR
(左/右前置纵向扬声器):

将前置纵向扬声器 (左/右) 放在前置扬声器的正上方。将它们尽量安装到靠近天花板的地方,使其朝向主聆听位置。

TFL/TFR
(左/右顶部前置扬声器):

将顶部前置扬声器 (左/右) 尽量安装在您主聆听位置前面的天花板上,并与左右前置扬声器对齐。

TML/TMR
(左/右顶部中置扬声器):

将顶部中置扬声器 (左/右) 安装在主聆听位置的正上方,并与左右前置扬声器对齐。

Pict SP Position3 X2200

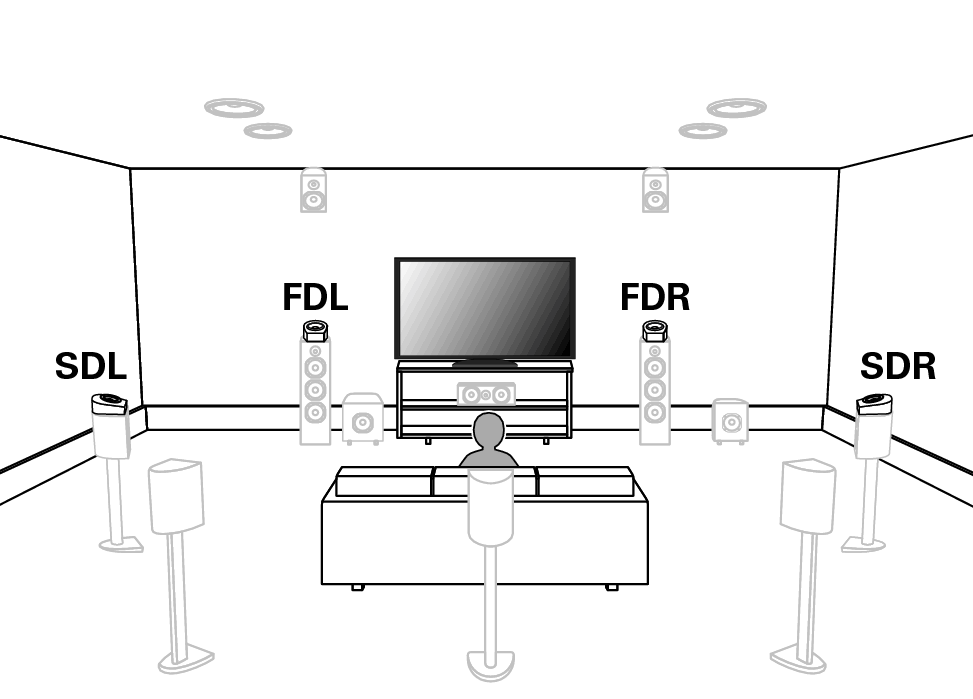

FDL/FDR
(左/右前置Dolby扬声器):

将前置Dolby Atmos Enabled扬声器放在前置扬声器上。对于集成了前置扬声器和Dolby Atmos Enabled的扬声器,请摆放在前置扬声器的位置上。

SDL/SDR
(左/右环绕Dolby扬声器):

将Dolby Atmos Enabled的环绕扬声器放在环绕扬声器上。对于集成了环绕扬声器和Dolby Atmos Enabled的扬声器,请摆放在环绕扬声器的位置上。

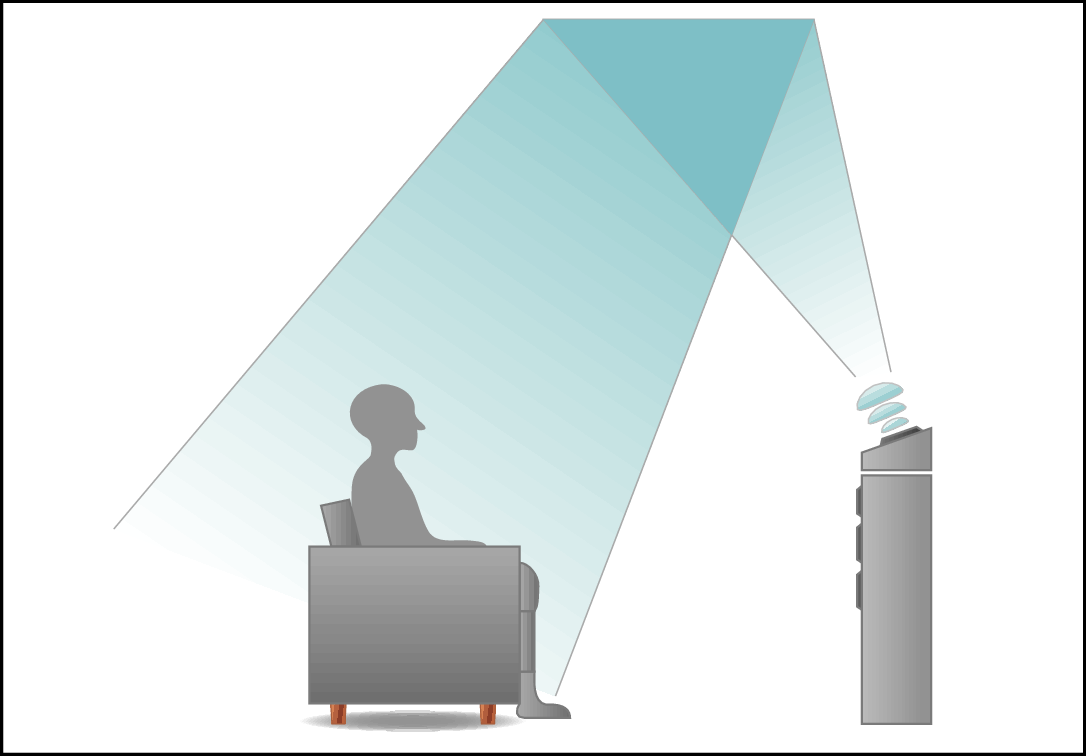

关于Dolby Atmos Enabled的扬声器

Dolby Atmos Enabled的扬声器将声音从天花板反射回来,以通过使用放在地面上的专用朝上扬声器,让声音来自于您的头顶。

即使在扬声器不能安装到天花板上的环境中,也可享受聆听Dolby Atmos 3D的声效。

Pict Dolby SP Side

本机与Dolby Atmos和DTS:X兼容,提供了更高广度和更高深度的环绕感。

在5.1声道或以下的扬声器配置中不支持Dolby Atmos。

无论扬声器配置如何均可选择DTS:X。

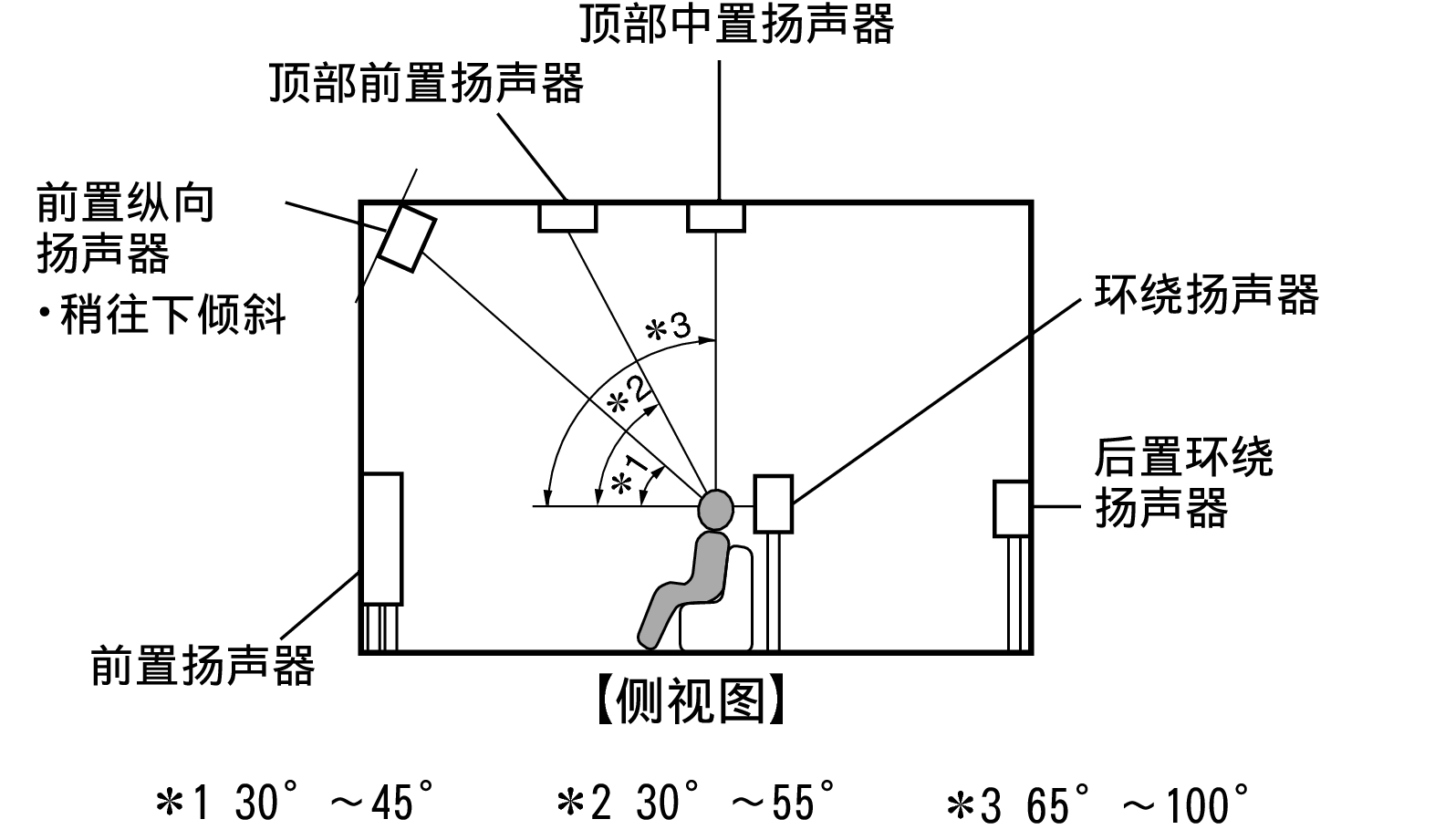

使用下图作为安装扬声器的指导。高度不需要完全一样。

Pict SP Layout Side X2200
Pict SP Layout Top X2200

使用后置环绕扬声器安装7.1声道扬声器时

Pict SP Layout 7.1 SB

Flower Mark 1 22°~30°   Flower Mark 2 90°~110°   Flower Mark 3 135°~150°

使用单个后置环绕扬声器时,将其直接放在聆听位置的后方。

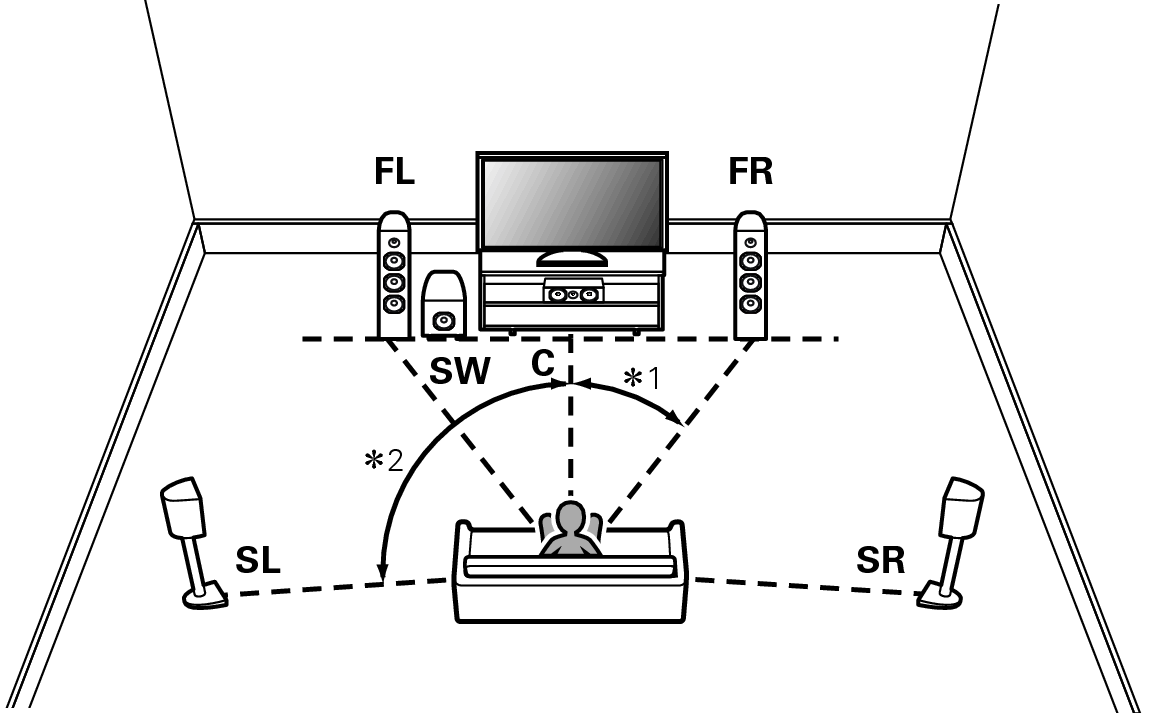

安装了5.1声道时

Pict SP Layout 5.1

Flower Mark 1 22°~30°   Flower Mark 2 120°

包含纵向扬声器和天花板扬声器的布局

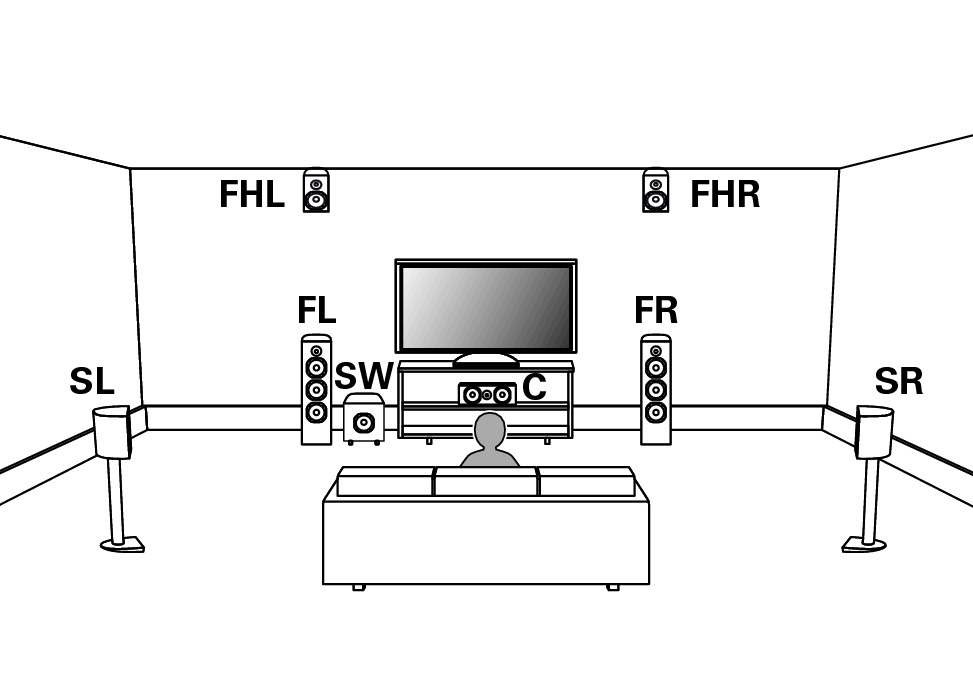

纵向扬声器布局示例

5.1声道布局与前置纵向扬声器组合。

Pict Height SP Layout X2200

天花板扬声器布局示例

5.1声道布局与顶部中置扬声器组合。

Pict Top SP Layout X2200

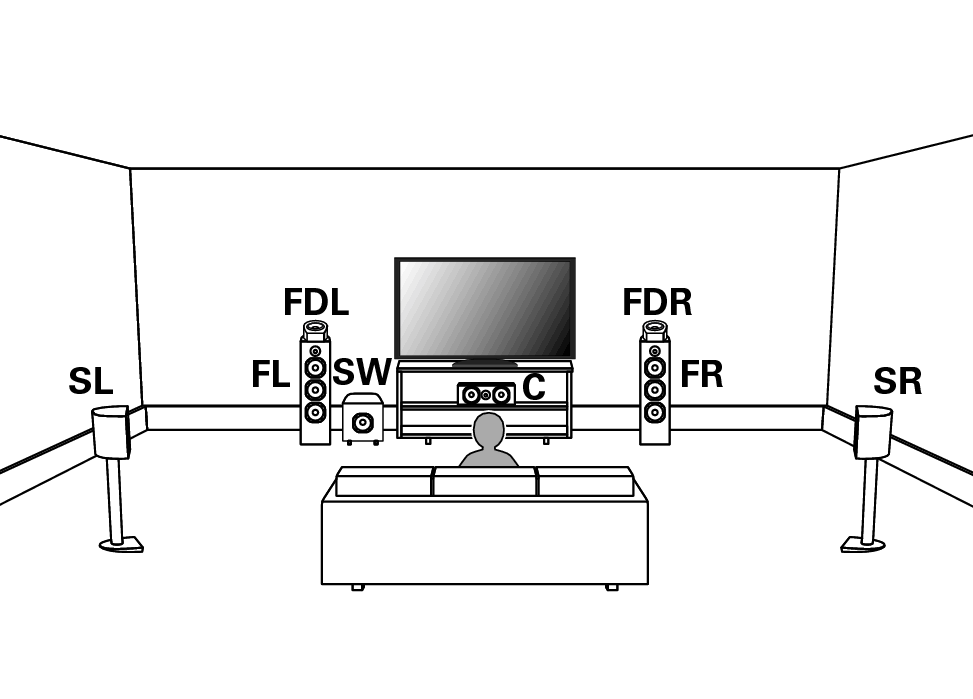

Dolby Atmos Enabled扬声器布局示例

5.1声道布局与前置Dolby扬声器组合。

Pict Atmos SP Layout X2200WE3
