Installation des enceintes

Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.
L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

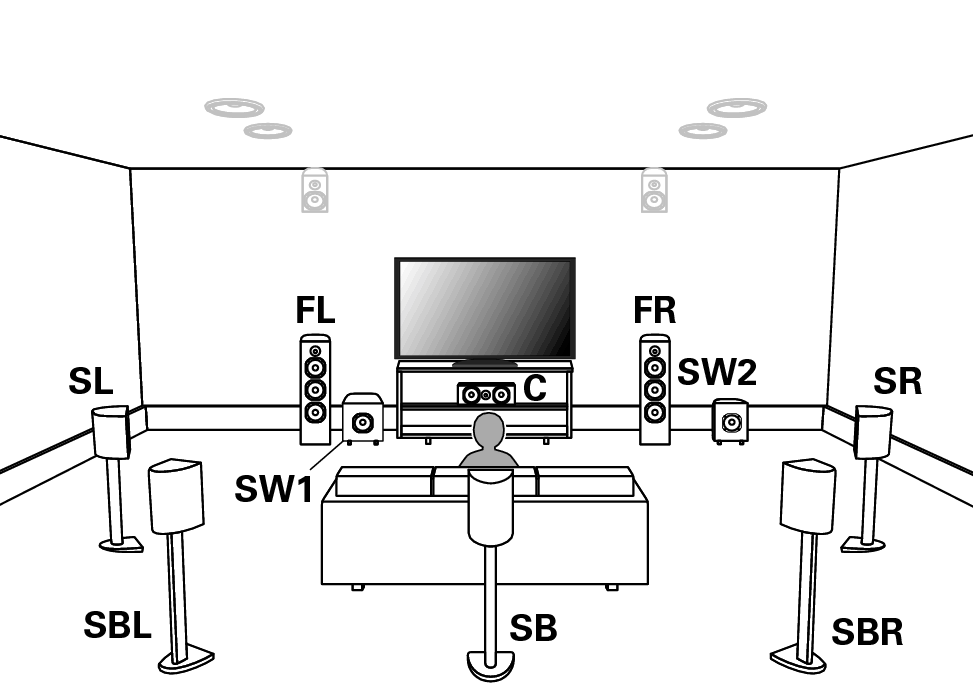

Pict SP Position1 X2200

FL/FR
(Enceinte avant gauche/droite) :

Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique.

C
(Enceinte centrale) :

Placez l’enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur.

SL/SR
(Enceinte surround gauche/droite) :

Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Si vous ne disposez pas d’enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d’écoute.

SBL/SBR
(Enceinte surround arrière gauche/droite) :

Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute principale et directement derrière la position d’écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d’écoute.

SW 1/2
(Subwoofer) :

Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant. Si vous avez deux caissons de basses, placez-les de manière asymétrique à l’avant de votre pièce.

Pict SP Position2 X2200

FHL/FHR
(Enceinte haute avant gauche/droite) :

Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant. Installez-les aussi près que possible du plafond et réglez-les en position d’écoute principale.

TFL/TFR
(Enceinte supérieure avant gauche/droite) :

Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votre position d’écoute principale et alignez-les avec les enceintes avant gauche et droite.

TML/TMR
(Enceinte supérieure centre gauche/droite) :

Montez les enceintes supérieure centre gauche et droite directement au-dessus de la position principale d’écoute et alignez-les avec les enceintes avant gauche et droite.

Pict SP Position3 X2200

FDL/FDR
(Enceinte Dolby avant gauche/droite) :

Placez l’enceinte Dolby Atmos Enabled avant sur la borne de l’enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l’enceinte Dolby Atmos Enabled au lieu de l’enceinte frontale.

SDL/SDR
(Enceinte Dolby surround gauche/droite) :

Placez l’enceinte Dolby Atmos Enabled surround sur l’enceinte d’ambiance. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte d’ambiance, placez l’enceinte Dolby Atmos Enabled à la place de l’enceinte d’ambiance.

À propos des enceintes Dolby Atmos Enabled

Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un haut-parleur dirigé vers le haut qui est placé sur le sol.

Vous pouvez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas être installées au plafond.

Pict Dolby SP Side

Cet appareil est compatible avec les normes Dolby Atmos et DTS:X qui offrent une sensation surround bien plus large et plus profonde.

Le “Virtualiseur.HP” doit être réglé sur “Marche” pour la lecture Dolby Atmos des configurations d’enceintes 5.1 canaux ou moins. lien

DTS:X peut être sélectionné indépendamment de la configuration des enceintes.

L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

Pict SP Layout Side X2200
Pict SP Layout Top X2200

En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes surround arrière

Pict SP Layout 7.1 SB

Flower Mark 1 22° – 30°   Flower Mark 2 90° – 110°   Flower Mark 3 135° – 150°

Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d’écoute.

Lorsque des enceintes 5.1 canaux sont installées

Pict SP Layout 5.1

Flower Mark 1 22° – 30°   Flower Mark 2 120°

Plan comprenant les enceintes hautes et les enceintes supérieures

Exemple de plan des enceintes

Combinaison de plan 5.1 canaux et d’enceintes avant-haut.

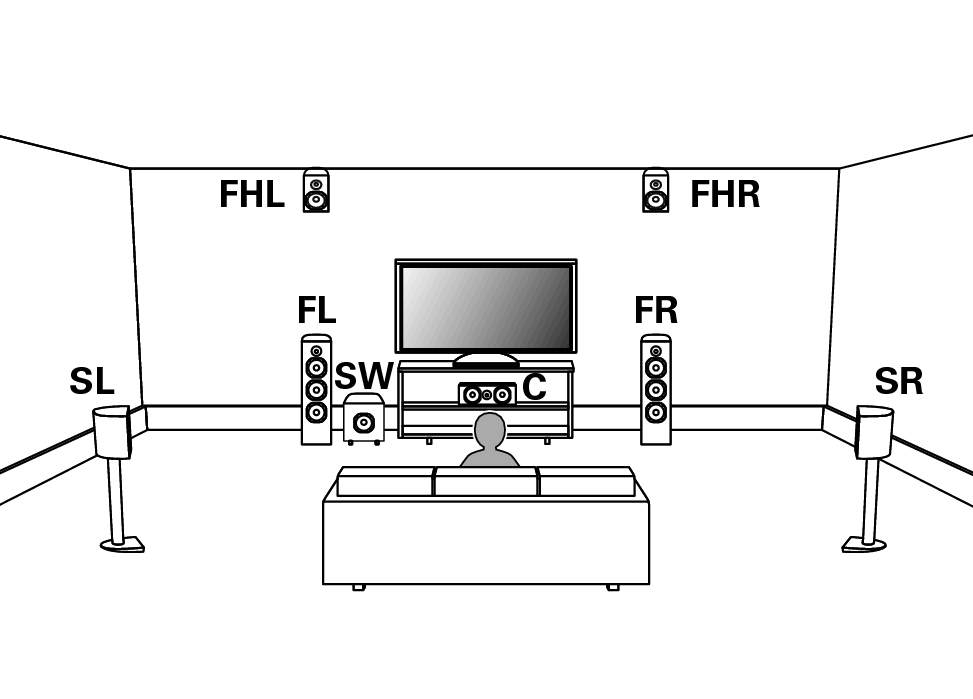

Pict Height SP Layout X2200

Exemple de plan d’enceintes supérieures

Combinaison de plan 5.1 canaux et d’enceintes supérieures centre.

Pict Top SP Layout X2200

Exemple de plan d’enceintes Dolby Atmos Enabled

Combinaison de plan 5.1 canaux et d’enceintes Dolby avant.

Pict Atmos SP Layout X2200WE3
