Panneau avant

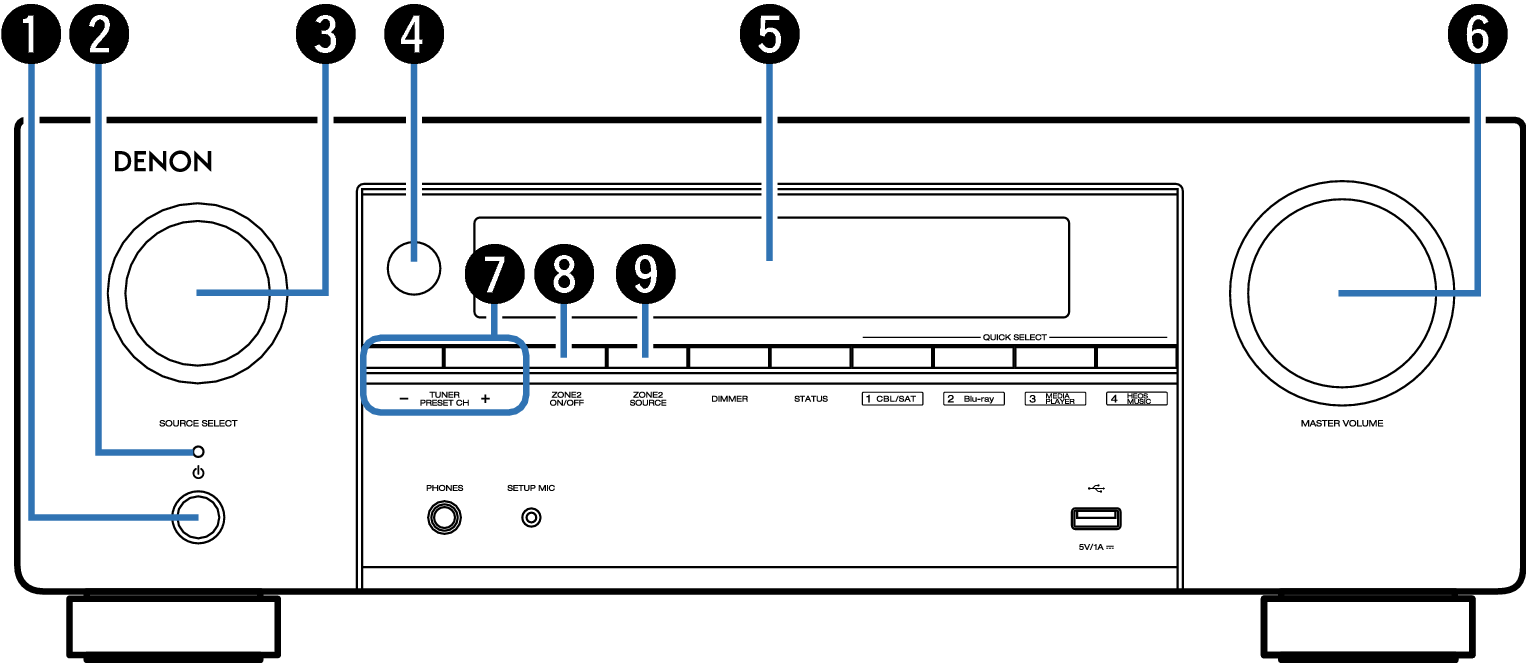

Name Front Small1 X17E3

Touche d’alimentation ( Power Button )

Permet de mettre l’alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). lien

Témoin d’alimentation

Il s’allume comme suit en fonction du statut d’alimentation :

Vert : Mise sous tension

Arrêt : Veille normale

Rouge:

Lorsque “HDMI PassThrough” est réglé sur “Marche” lien

Lorsque “HDMI Contrôle” est réglé sur “Marche” lien

Lorsque “Commande réseau” est réglé sur “Toujours actif” lien

Molette SOURCE SELECT

Elle permet de sélectionner la source d’entrée. lien

Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. lien

Affichage

Cet écran affiche divers types d’informations. lien

Molette MASTER VOLUME

Elle permet d’ajuster le niveau du volume. lien

Touches de canal préréglé du tuner
(TUNER PRESET CH +, –)

Celles-ci sélectionnent des stations de radio préréglées. lien

Touche ZONE2 ON/OFF

Il permet de mettre sous/hors tension l’alimentation de la ZONE2 (différente pièce). lien

Touche ZONE2 SOURCE

Elle permet de sélectionner la source d’entrée pour ZONE2. lien

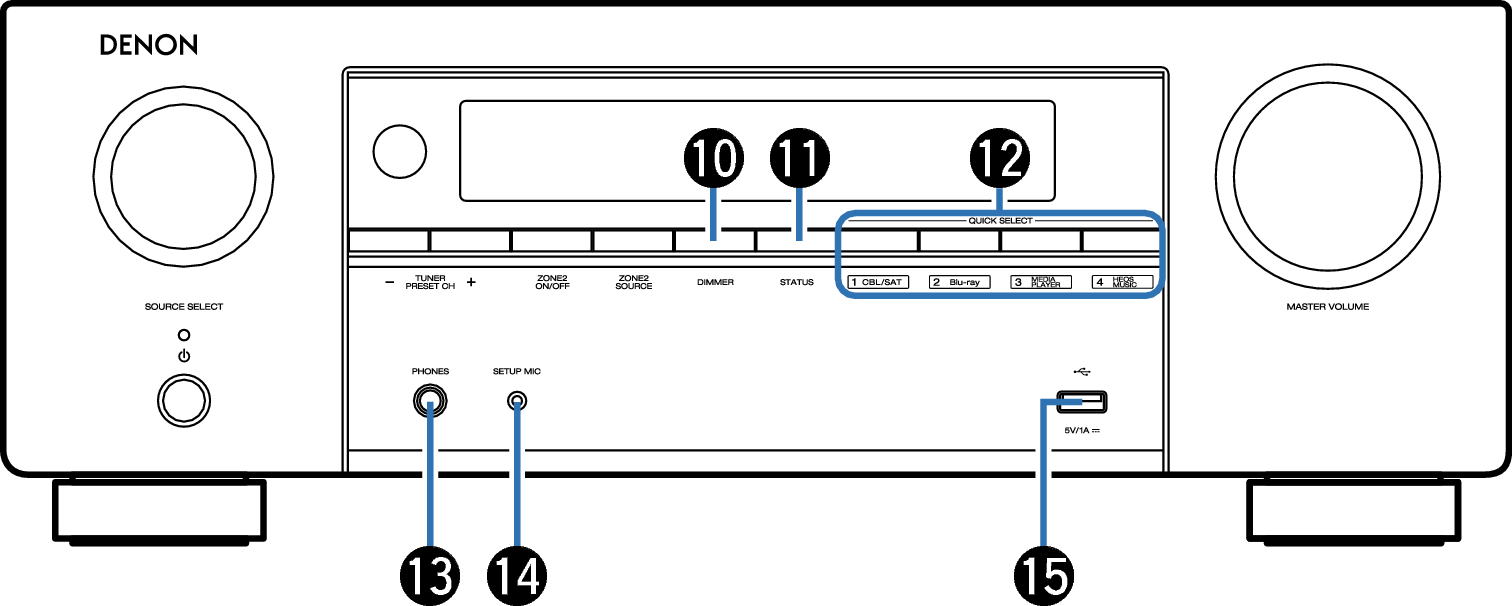

Name Front Small2 X17E3

Touche DIMMER

Chaque fois que vous appuyez sur cette touche, la luminosité de l’affichage change. lien

Touche STATUS

Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent.

Touches QUICK SELECT

En appuyant une seule fois sur n’importe laquelle de ces touches, vous pouvez faire apparaître différents réglages enregistrés sur chaque touche, tels que les réglages de la source d’entrée, du niveau du volume et du mode audio. lien

Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio.

Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes SUBWOOFER.

REMARQUE

Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

Prise SETUP MIC

Ceci sert à connecter le microphone d’étalonnage de son fourni. lien

Port USB ( Icon USB )

Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB). lien
