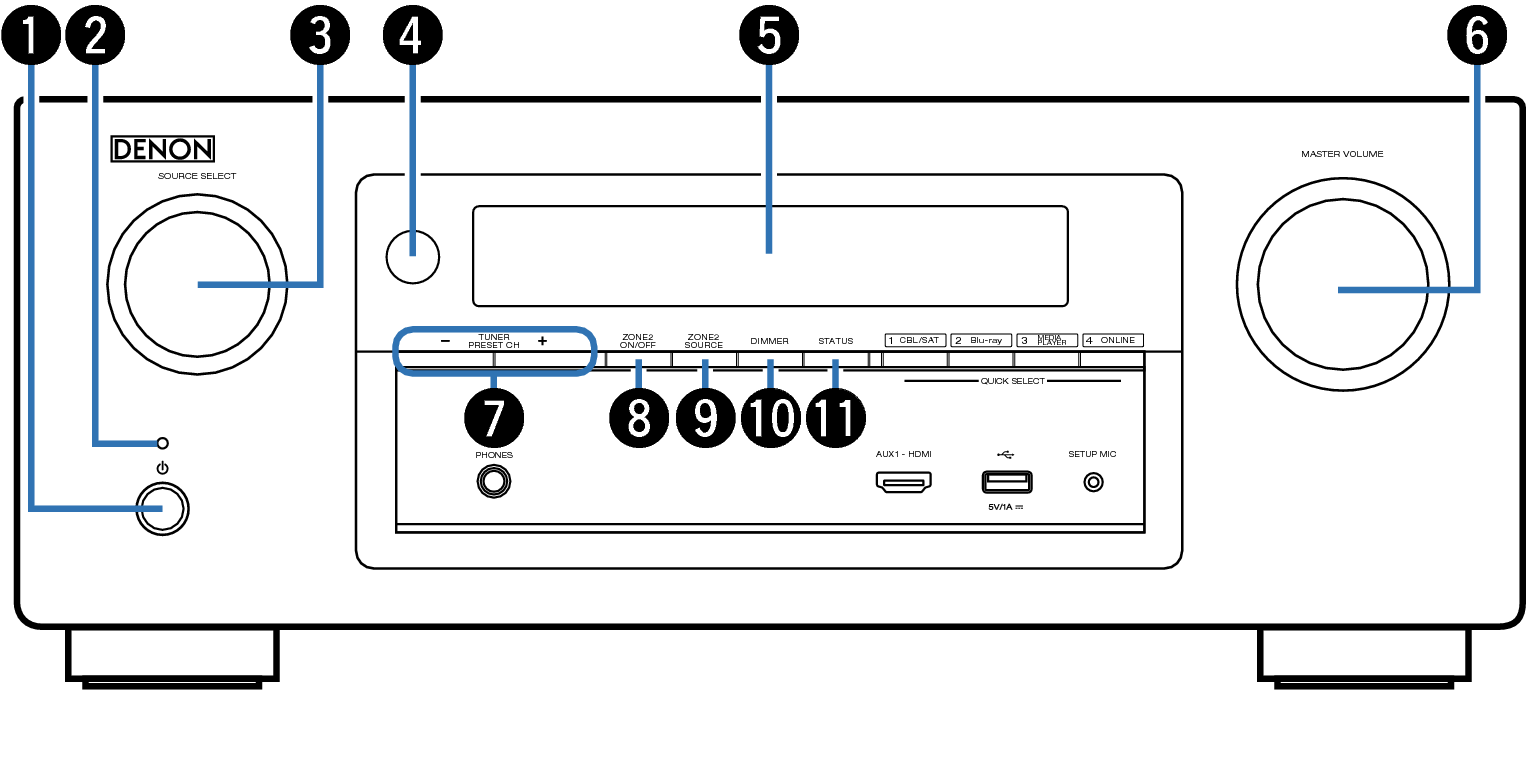

フロントパネル
電源ボタン ( )
メインゾーン(本機のある部屋)の電源をオン/オフ(スタンバイ)します。 こちら
電源表示
電源の状態によって、次のように点灯します。
緑色:電源オン時
消灯:通常のスタンバイ時
赤色:
“HDMIパススルー”の設定が“オン”のときこちら
“HDMIコントロール”の設定が“オン”のときこちら
“IPコントロール”の設定が“常時オン”のときこちら
入力ソース選択つまみ (SOURCE SELECT)
入力ソースを選択します。 こちら
リモコン受光部
リモコンからの信号を受信します。 こちら
ディスプレイ
各種情報を表示します。 こちら
音量調節つまみ (MASTER VOLUME)
音量を調節します。 こちら
チューナープリセットチャンネルボタン
(TUNER PRESET CH +, -)
プリセットした放送局を選択します。こちら
ゾーン2用電源ボタン(ZONE2 ON/OFF)
ゾーン2(別の部屋)の電源をオン/オフします。こちら
ゾーン2用入力ソース選択ボタン(ZONE2 SOURCE)
ゾーン2の入力ソースを選択します。こちら
ディマーボタン(DIMMER)
ディスプレイの明るさを切り替えます。こちら
ステータスボタン(STATUS)
ボタンを押すたびにステータス情報を切り替えて、ディスプレイに表示します。こちら

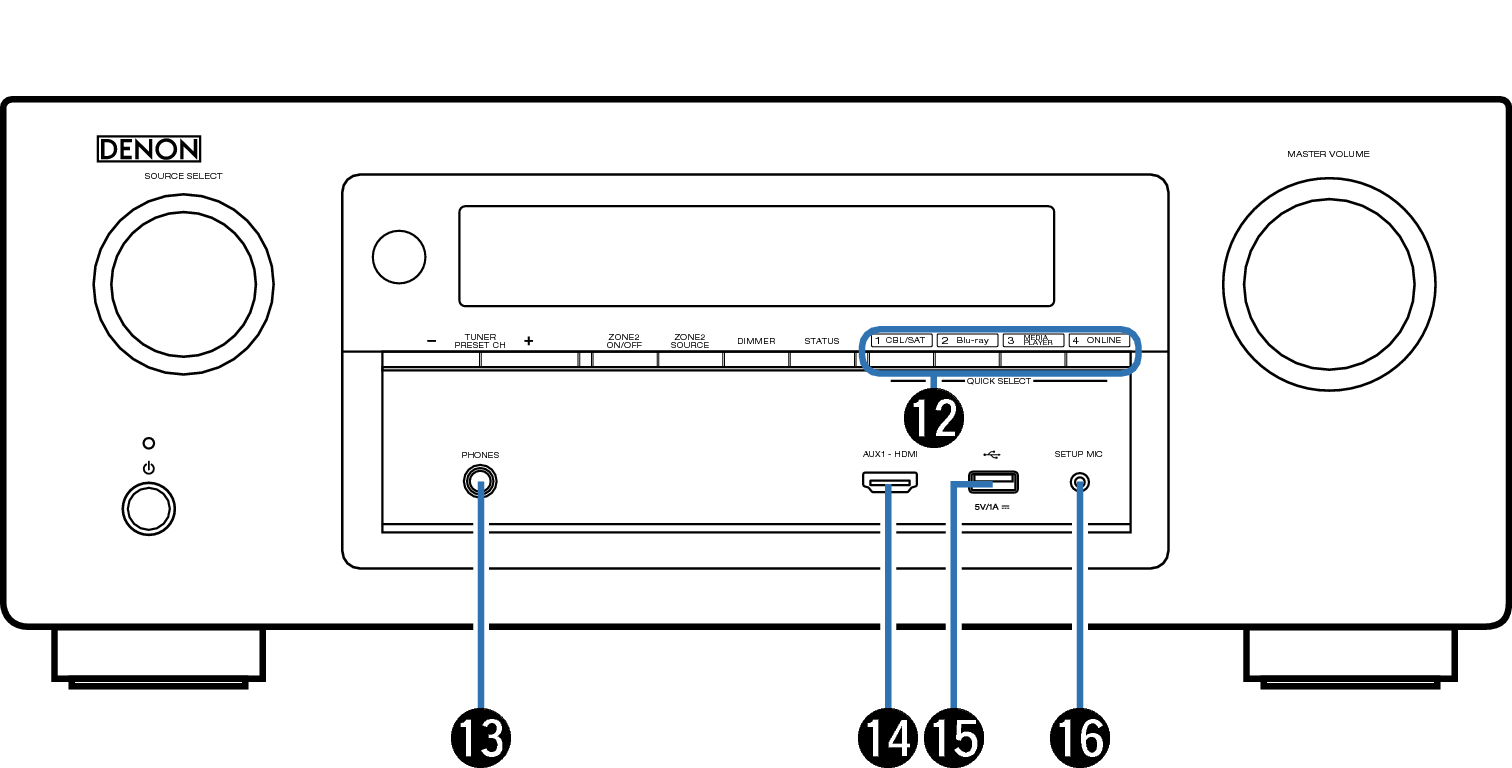

クイックセレクトボタン(QUICK SELECT)
それぞれのボタンに登録している入力ソース、音量およびサウンドモードなどの複数の設定をワンタッチで呼び出します。こちら
ヘッドホン端子 (PHONES)
ヘッドホンを接続します。
ヘッドホンのプラグを差し込むと、スピーカーおよびプリアウト端子から音が出なくなります。
ご注意
ヘッドホンをご使用になるときは、音量を上げすぎないようにご注意ください。
AUX1 – HDMI端子
HDMI出力対応のビデオカメラやゲーム機を接続します。 こちら
USB端子
USBストレージ(USBメモリーなど)やiPodに付属のUSBケーブルを接続します。 こちら
セットアップマイク端子 (SETUP MIC)
付属のセットアップマイクを接続します。 こちら
