La barre de son peut être fixée au mur à l’aide des deux trous de serrure prévus à cet effet à l’arrière de la barre. Lorsque vous accrochez la barre sur un mur, placez-la à plat, en position verticale.

Pour garantir la sécurité, il est préférable de faire appel à un entrepreneur pour monter la barre de son sur le mur.

REMARQUE

Pour utiliser l’appareil en toute sécurité, éviter de poser des objets dessus ou d’en accrocher en dessous.

N’essayez pas d’installer la barre de son sur un mur constitué de matériaux susceptibles de s’effriter facilement, comme du mortier ou du contreplaqué décoratif. Si vous le faites, la vis risque de s’arracher et la barre de son de tomber, ce qui pourrait vous blesser ou endommager la barre de son.

Le câble HDMI comprend des noyaux de ferrite. Lorsque vous suspendez la barre de son à un mur, veillez à ne pas placer le noyau de ferrite entre la barre de son et le mur.

Veillez à fixer les câbles de connexion au mur afin d’éviter qu’ils ne soient tirés ou qu’on trébuche dessus, ce qui pourrait entraîner la chute de l’appareil. Une fois le travail de montage terminé, vérifiez que l’appareil est fermement fixé.

De plus, vérifiez périodiquement que l’appareil est solidement fixé et qu’il ne risque pas de chuter.

Denon décline toute responsabilité quant aux dommages, blessures ou accidents résultant de problèmes relatifs à l’emplacement ou à la méthode de montage.

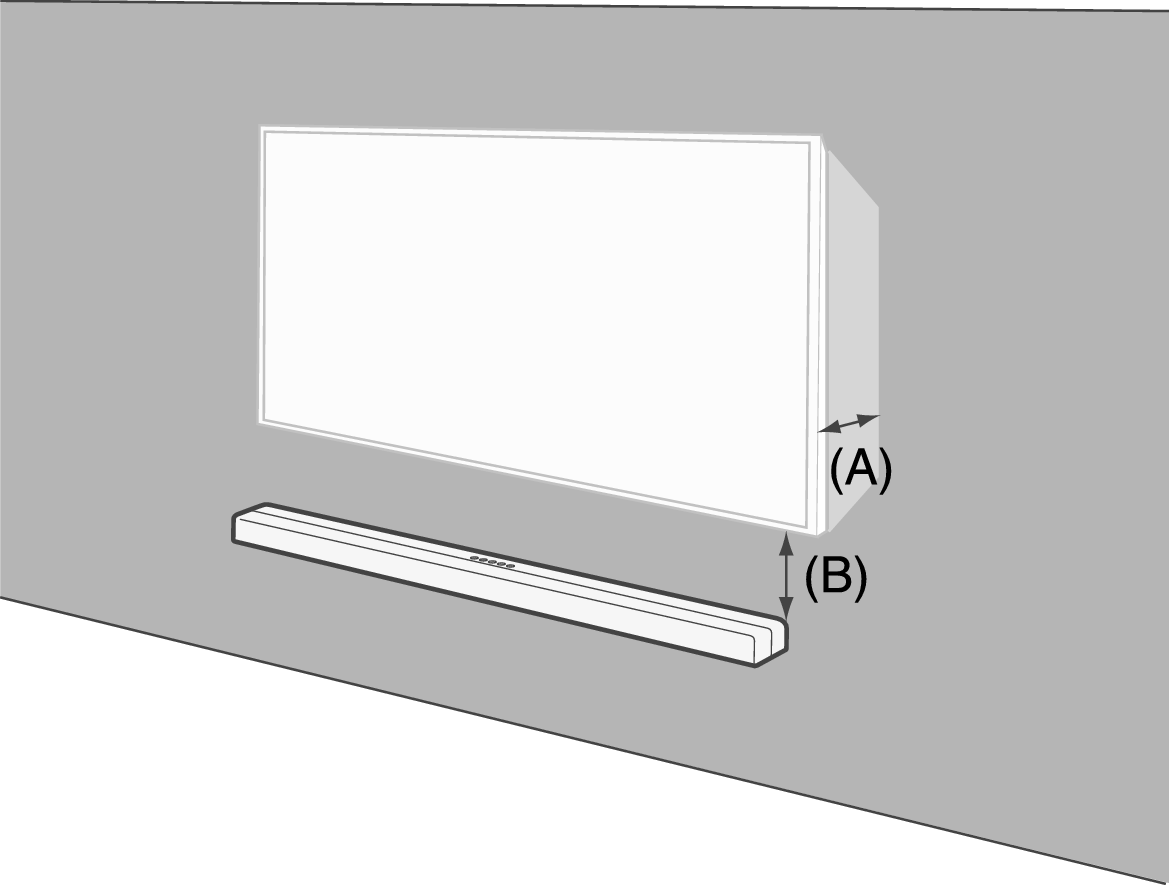

(A) Profondeur du téléviseur monté	(B) Espace nécessaire entre le bas du téléviseur et le haut de la barre de son.
Moins de 64 mm	Plus de 50 mm
64 – 102 mm	Plus de 102 mm
Plus de 102 mm	Plus de 191 mm

Pour accrocher la barre de son à un mur, utilisez le gabarit de montage mural fourni.

Comment utiliser le gabarit de montage mural

Collez le gabarit à l’endroit où vous souhaitez installer la barre de son.

Laissez suffisamment d'espace entre le téléviseur et la barre de son pour que le son des enceintes Atmos en haut de la barre, qui se projette vers le plafond, ne soit pas bloqué par le téléviseur. Reportez-vous au tableau de la page précédente pour connaître les recommandations d'espacement. lien

Vissez dans le mur les vis de montage mural en suivant le gabarit.

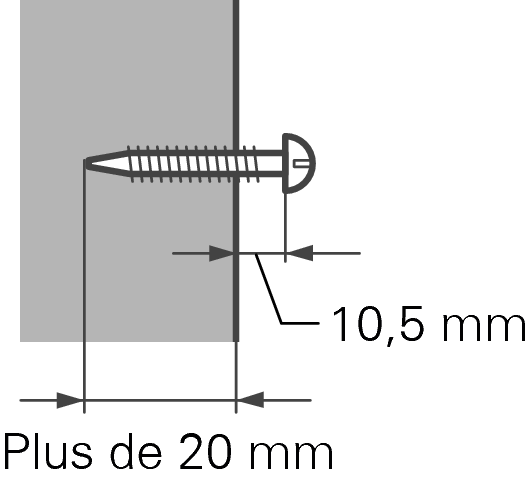

Vissez une vis autotaraudeuse (disponible dans le commerce, d’un diamètre de 5 à 6 mm) dans un mur suffisamment solide pour supporter le poids de la barre de son, ou dans le matériau de renforcement du mur.

Retirez le gabarit du mur.

Montez les entretoises de fixation murale incluses à l’arrière de la barre de son.

Les entretoises de fixation murale créent un espace pour le passage des cordons entre la barre de son et le mur.

Accrochez la barre de son aux vis.
