カートリッジを取り付ける

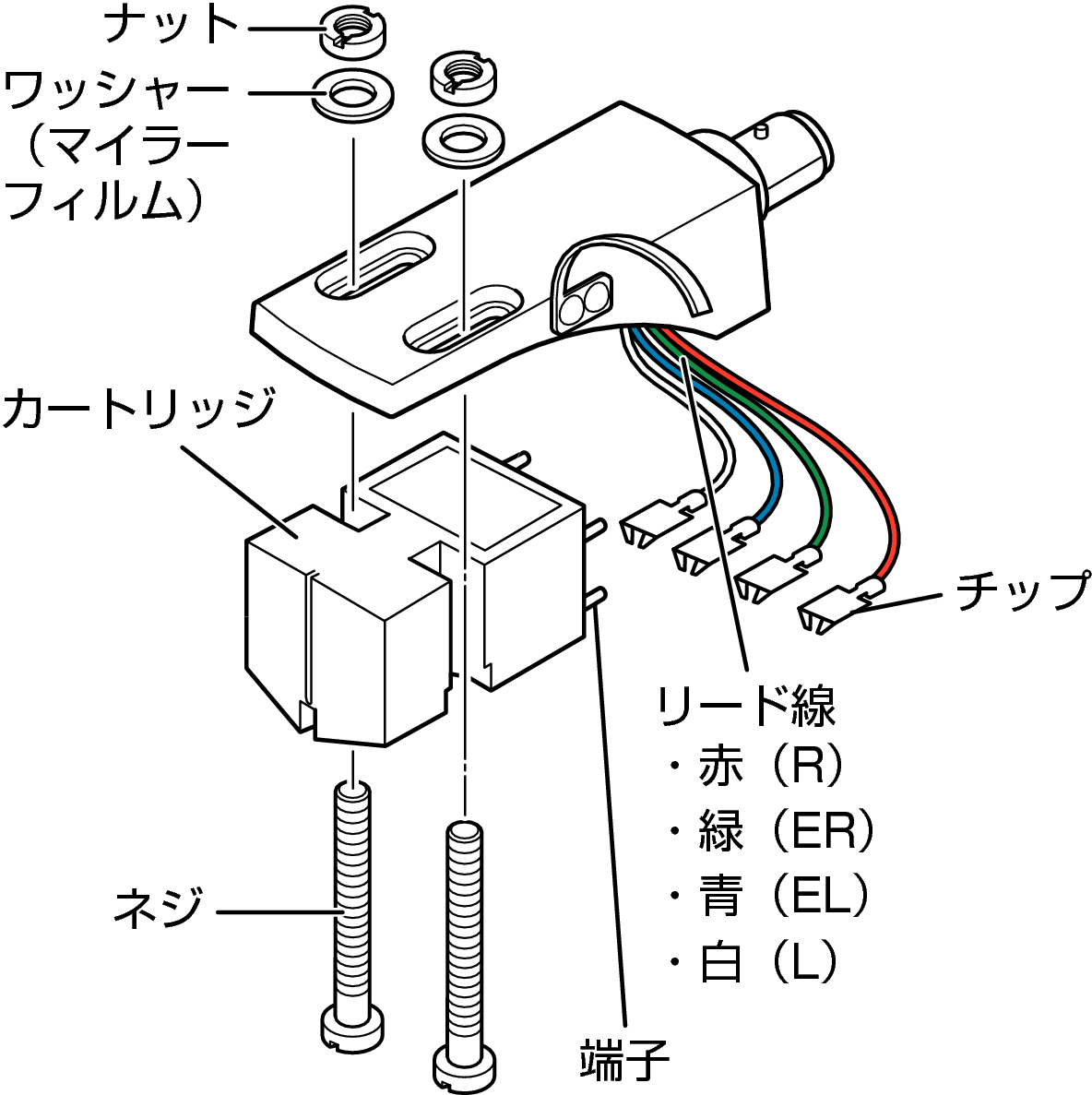

カートリッジ(市販)をヘッドシェルに軽く固定する。
お使いのカートリッジの表示や取扱説明書を参照し、カートリッジの端子にリード線を正しく接続してください。
オーバーハング調整のため、カートリッジを動かせるように仮止めしてください。
ご注意
付属のネジ、ナット、ワッシャーおよびドライバーをご使用ください。
針先に触れないようご注意ください。

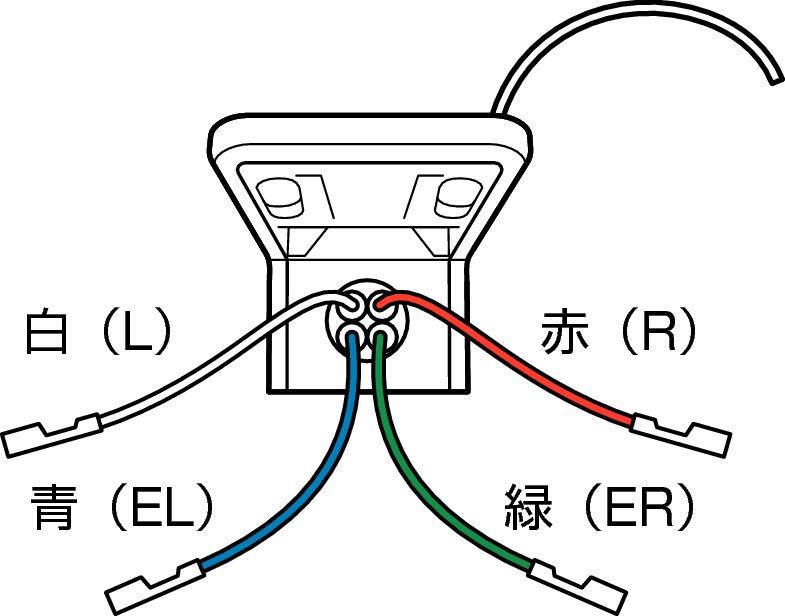

ヘッドシェル側のリード線がはずれた場合、下図のようにリード線のチップをヘッドシェルの端子に接続してください。
付属のリード線を市販のリード線に交換してお使いいただけます。
オーバーハングを調整し、カートリッジをヘッドシェルにしっかりと固定する。
ヘッドシェルにオーバーハングゲージ(付属)を取り付ける。

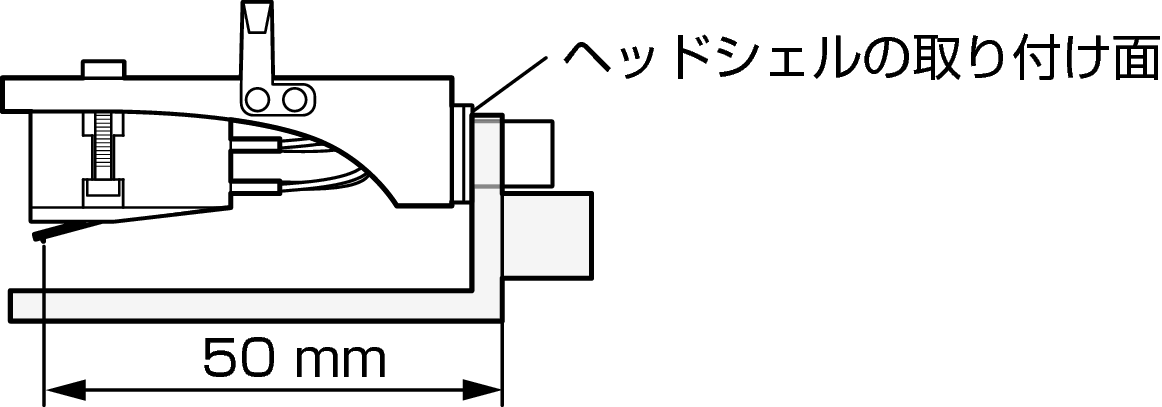

カートリッジの針先とオーバーハングゲージの50㎜の目盛りが重なるように、カートリッジを動かして調整する。
50㎜:本機のプラッターとトーンアームの位置関係において、針先が左右のチャンネルをバランス良くトレースできる設定値です。(オーバーハング値)
ドライバーでネジを締め、カートリッジをヘッドシェルに固定する。
ご注意

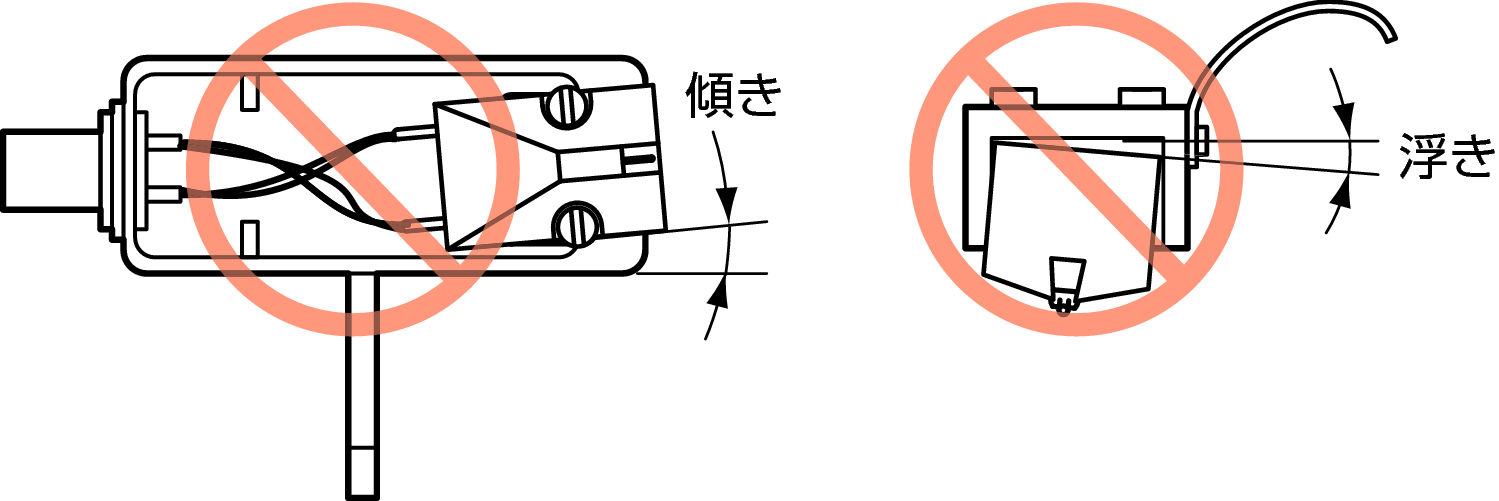

カートリッジの針先がレコードの溝を正しくトレースするために、カートリッジは傾きや浮きがないように取り付けてください。
