Informationen zu den Kabelkennzeichnungen für die Kanalidentifizierung
Der Kanalabschnitt für Lautsprecheranschlüsse auf der Rückseite ist farbcodiert, damit die einzelnen Kanäle zu erkennen sind.
Befestigen Sie die Kabelkennzeichnung für die einzelnen Lautsprecher am jeweiligen Lautsprecherkabel. Dadurch können Sie schnell das richtige Kabel an die Lautsprecheranschlüsse auf der Rückseite anschließen.
Lautsprecheranschlüsse |
Farbe |
---|---|
FRONT R |
Rot |
FRONT L |
Weiß |
CENTER |
Grün |
SURROUND R |
Blau |
SURROUND L |
Hellblau |
SUBWOOFER |
Schwarz |

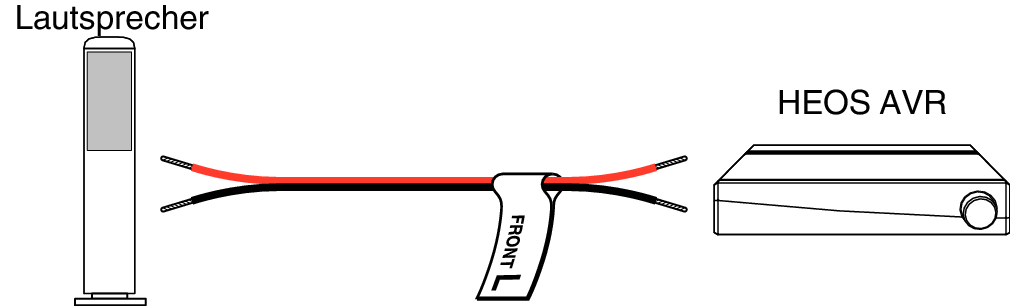

Befestigen Sie die Kabelkennzeichnung für jeden Kanal an dem entsprechenden Lautsprecherkabel, wie in der Abbildung dargestellt.
Bringen Sie die Kennzeichnung gemäß der Tabelle an den Lautsprecherkabeln an.
Nehmen Sie anschließend die Anschlüsse vor, sodass die Farbe der Lautsprecheranschlüsse denen der Kabelkennzeichnung entspricht.
