Anschließen der Lautsprecher an die Lautsprecheranschlüsse

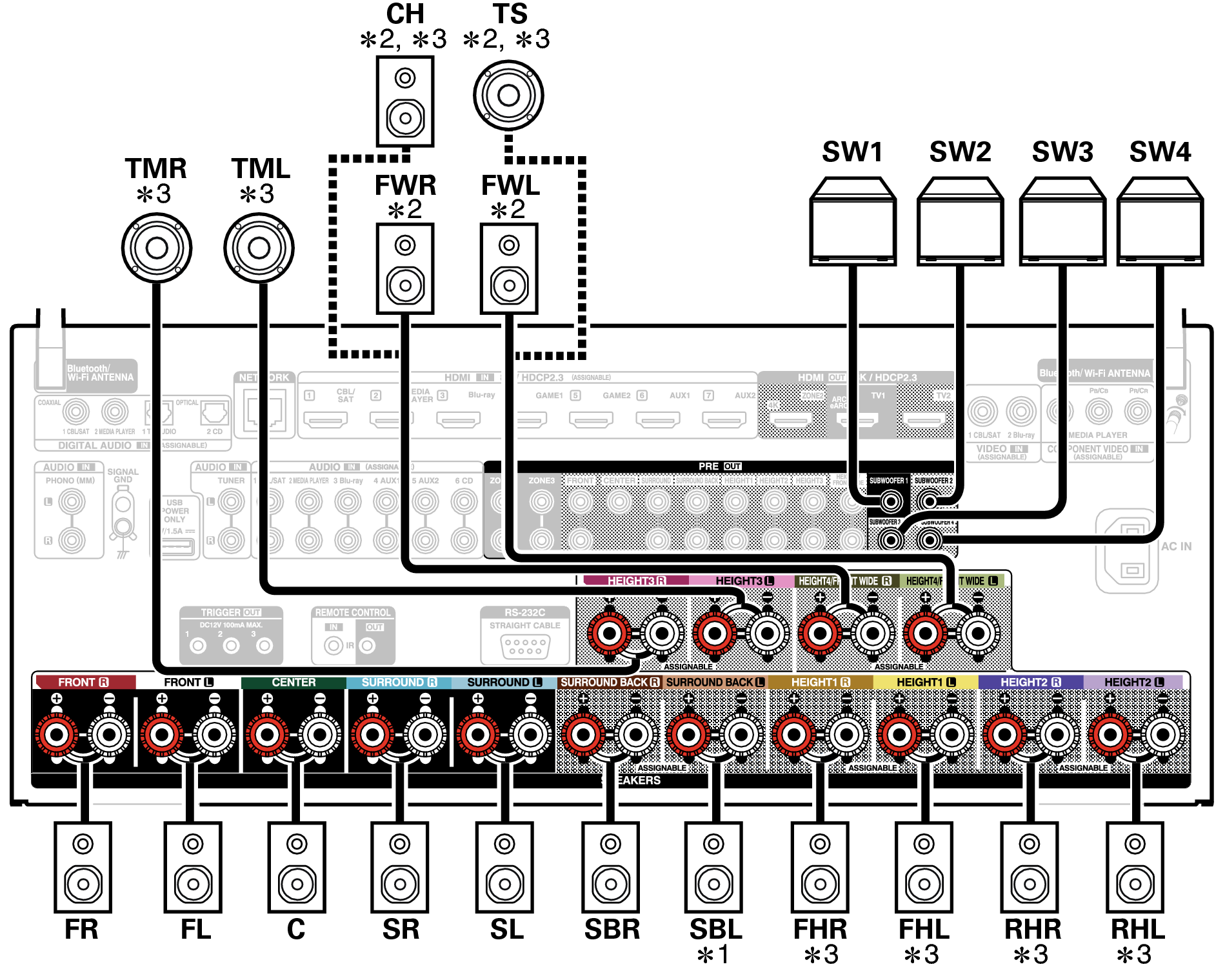

Sie können 15.4-Kanal-Lautsprecher an dieses Gerät anschließen.

Über die Lautsprecheranschlüsse können bis zu 13 Kanäle gleichzeitig wiedergegeben werden. Verwenden Sie diese in Kombination mit den Vorverstärkeranschlüssen, wenn Sie 13 Kanäle gleichzeitig wiedergeben möchten. Für Einzelheiten siehe “Lautsprecherkonfiguration”. Link

Schließen Sie jeden Lautsprecher entsprechend den verwendeten Lautsprechern an.

Conne SP A10HE2

Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn am Anschluss SURROUND BACK L an.

Das vierte Paar Höhenlautsprecher kann anstelle des Front-Wide-Kanals an die HEIGHT4/FRONT WIDE-Lautsprecheranschlüsse angeschlossen werden.

Die Ausgangsanschlüsse für die Höhen-, Decken- oder Dolby Atmos-fähigen Lautsprecher sind je nach der von Ihnen verwendeten Lautsprecherkombination unterschiedlich. Informationen zu den Lautsprecheranschlüssen für die einzelnen Höhen-, Decken- oder Dolby Atmos-fähigen Lautsprecher finden Sie unter “Lautsprecherkonfiguration” - “Layout”Link.
