Anschluss von 13.1-Kanal-Lautsprechern

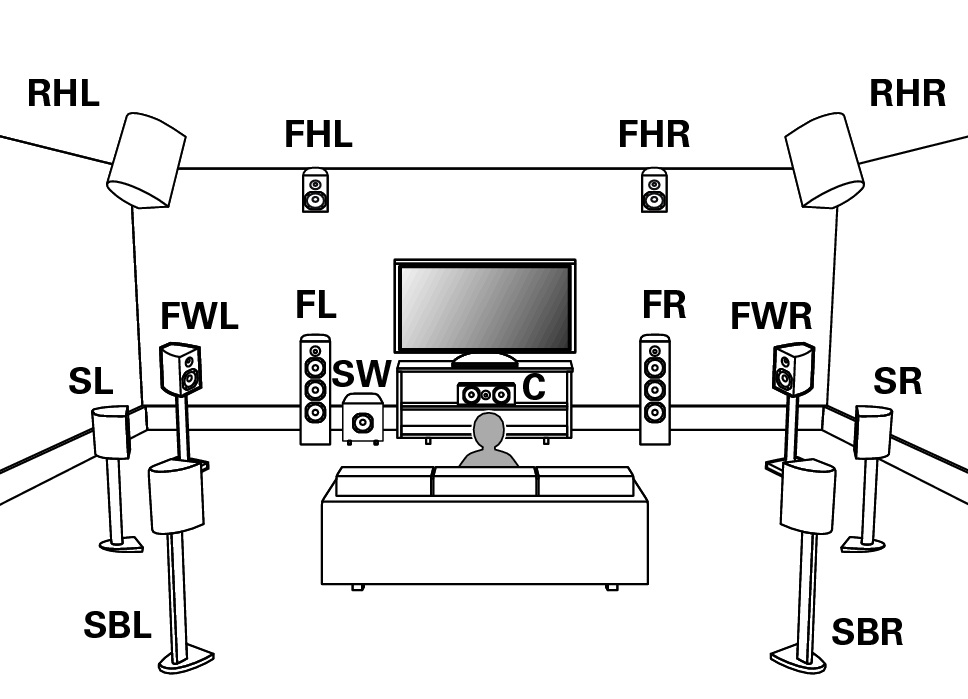

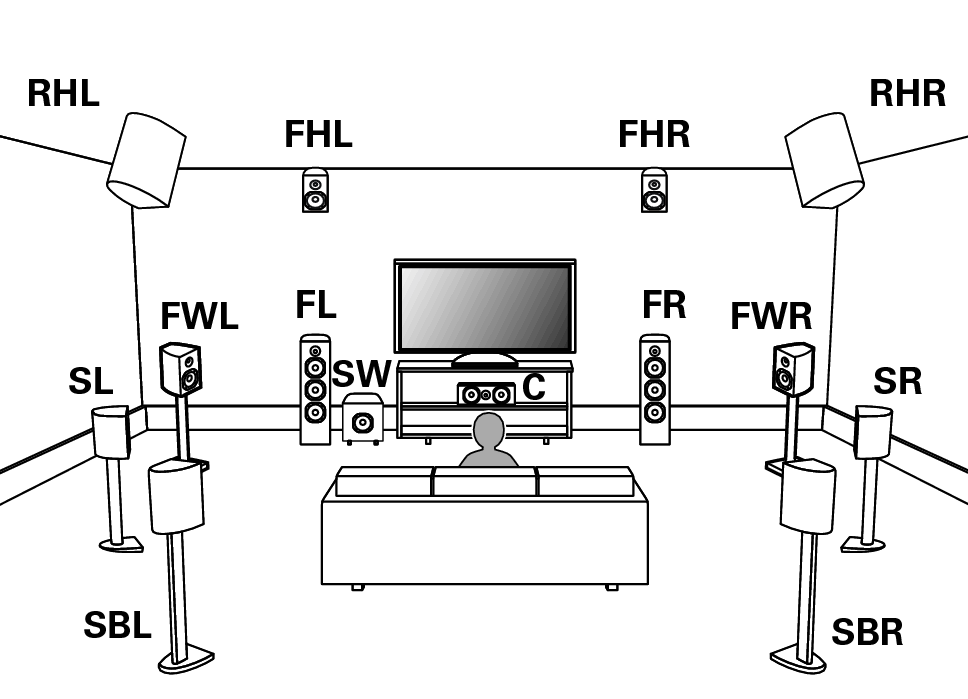

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern, Front-Wide-Lautsprechern und zwei Paar Height-Lautsprechern

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Front Wide: Ja

Height-Lautsprecher: 4 Lautsprecher

Front Layout: Front Height

Rear Layout: Rear Height

Subwoofer: 1 Lautsprecher

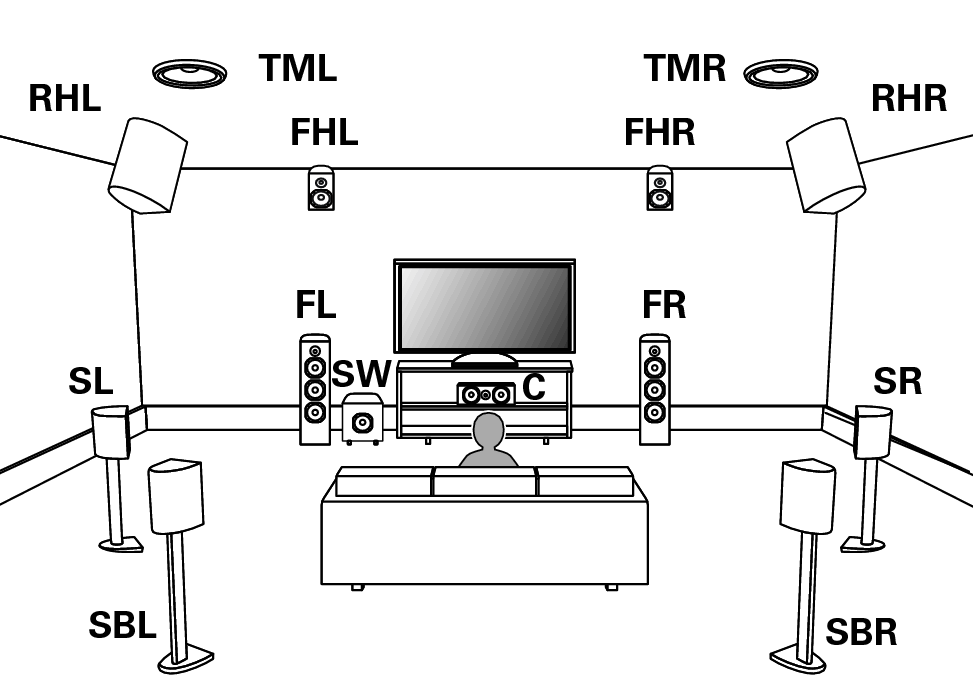

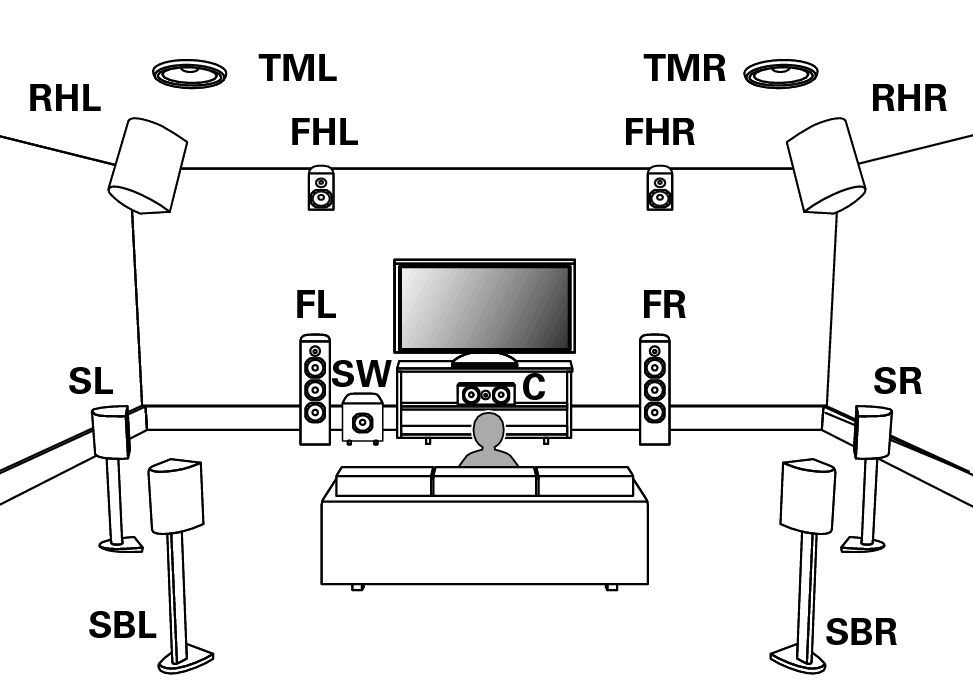

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern und drei Paar Height-Lautsprechern

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Height-Lautsprecher: 6 Lautsprecher

Front Layout: Front Height

Middle Layout: Top Middle

Rear Layout: Rear Height

Subwoofer: 1 Lautsprecher

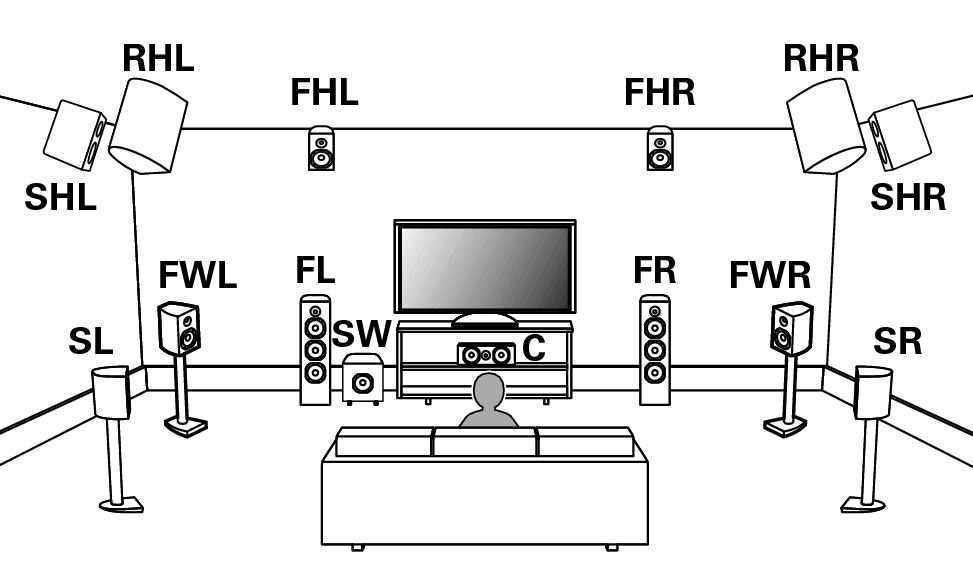

Beispielanordnung bei Verwendung von Front-Wide-Lautsprechern und drei Paar Height-Lautsprechern

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: Nein

Front Wide: Ja

Height-Lautsprecher: 6 Lautsprecher

Front Layout: Front Height

Middle Layout: Surround Height

Rear Layout: Rear Height

Subwoofer: 1 Lautsprecher

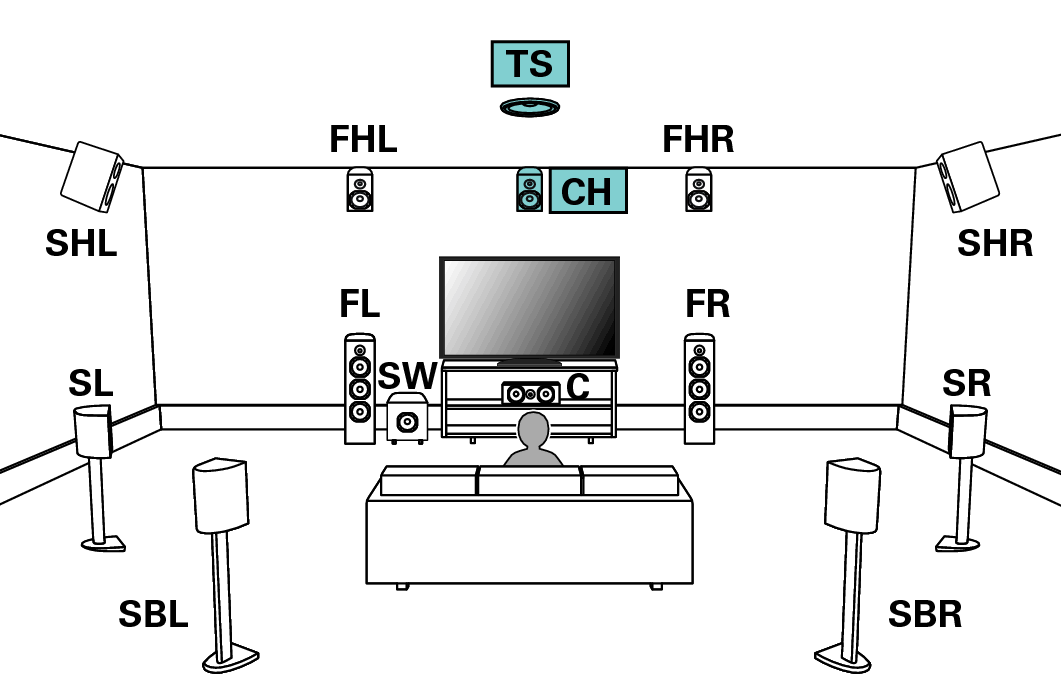

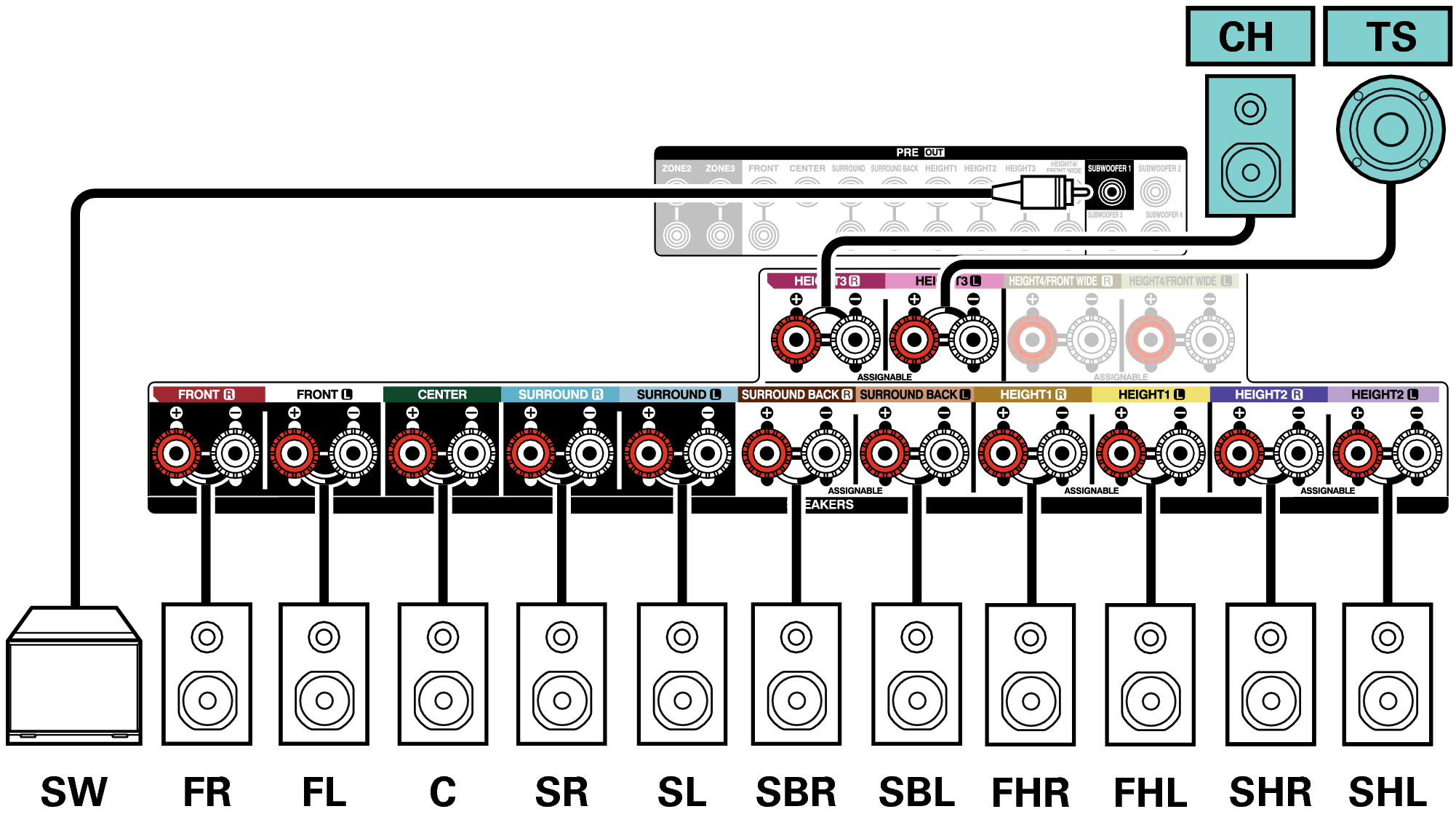

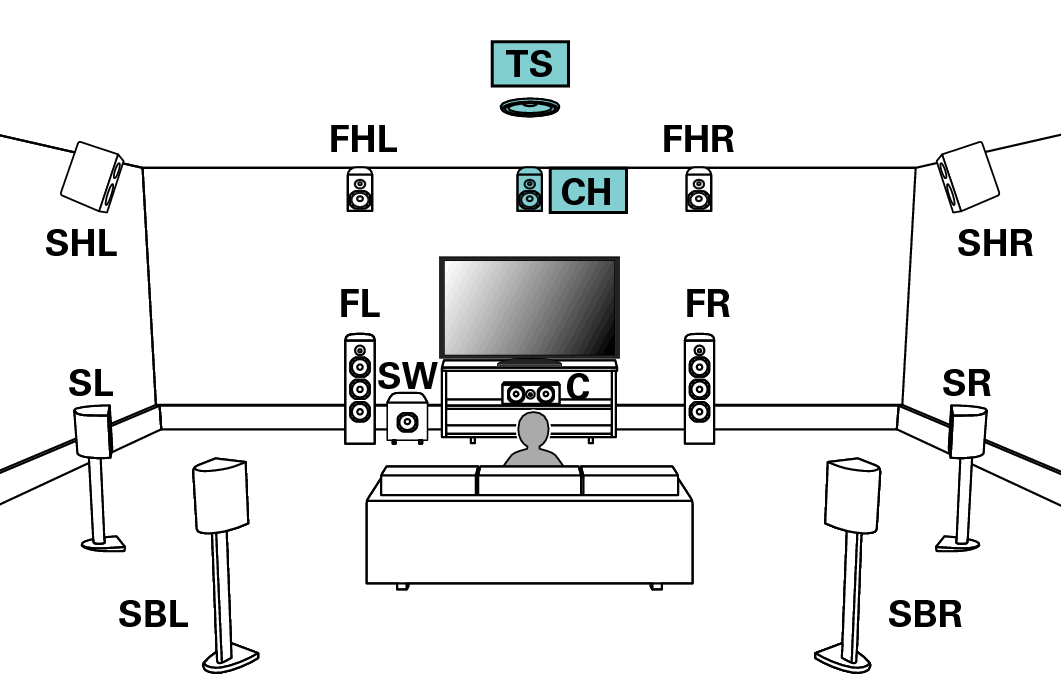

Beispielanordnung für das AURO-3D 13.1-Kanal-System

Diese Lautsprecherkonfiguration ist für die AURO-3D-Wiedergabe optimiert.

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Height-Lautsprecher: 6 Lautsprecher

Front Layout: Front Height

Middle Layout: Surround Height

Rear Layout: Nein

TS/CH: TS/CH

Subwoofer: 1 Lautsprecher
