Conexión de amplificación dual

Reproducción de 11.1 canales (conexión de amplificación dual de los altavoces delanteros)

Este sistema reproduce 11.1 canales. Podrá usar la conexión de amplificación dual para los altavoces delanteros. La conexión de amplificación dual es un método usado para conectar distintos amplificadores en el terminal del tweeter y en el terminal del woofer de un altavoz compatible con la amplificación dual. Esta conexión permite que fluya contra EMF (energía devuelta sin que salga) desde los graves a los agudos sin afectar la calidad de sonido, produciendo una calidad de sonido mayor.

Podrá conectar altavoces para hasta un máximo de 13 canales para MAIN ZONE. Al conectar altavoces para 12 o más canales, los altavoces de salida cambian automáticamente en función de la señal de entrada y del modo de sonido.

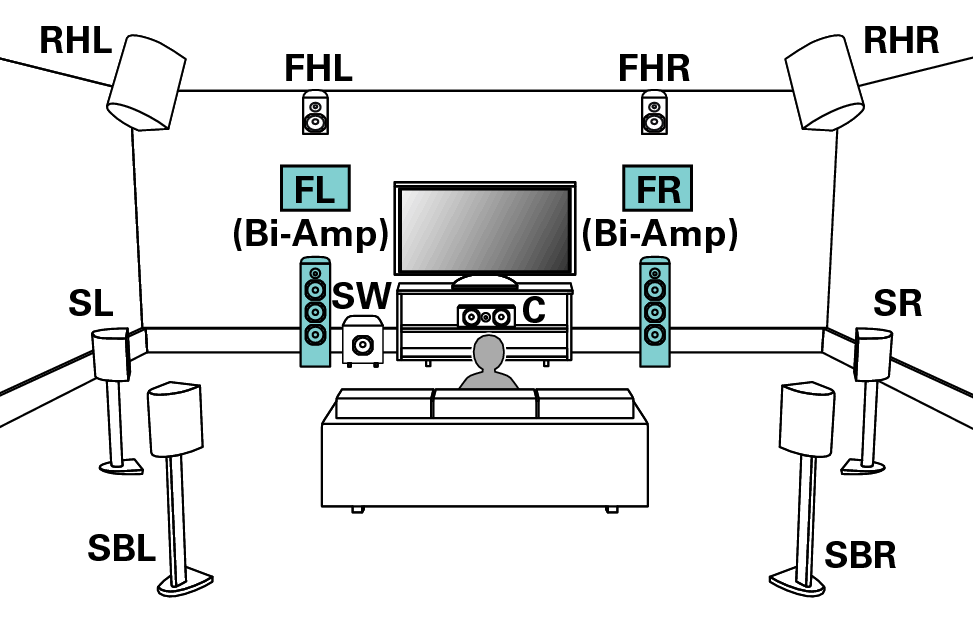

Pict SP Layout 11.1 BiAmp
NOTA

Al realizar reproducción con biamplificación, retire las tarjetas (alambres) de cortocircuito de los terminales de altavoces.

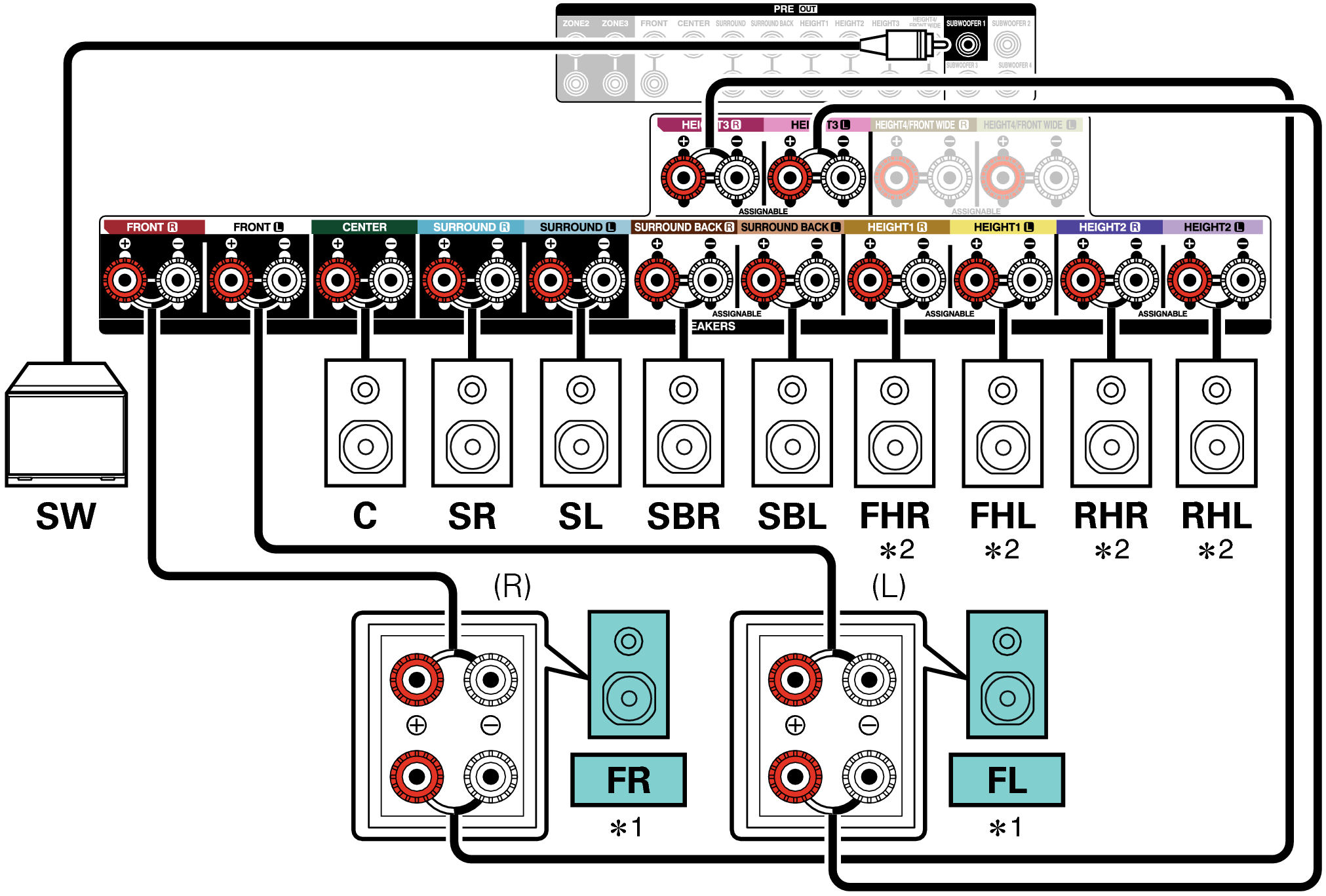

Conne SP 11.1 BiAmp A10H

Los terminales para conexiones de amplificación dual de los altavoces delanteros varían en función de la disposición de MAIN ZONE. Consulte la opción “Distribución de altavoces” en el menú. enlace

Los altavoces de altura, altavoces de techo y altavoces Dolby Atmos Enabled se pueden conectar a los terminales de altavoces HEIGHT1 y HEIGHT2. Establezca el altavoz que se vaya a conectar mediante la opción “Distribución de altavoces” del menú. enlace

Reproducción de 5.1 canales: conexión de amplificación dual de los altavoces delanteros, centrales y surround

Este sistema reproduce 5.1 canales.
Puede utilizar la conexión de amplificación dual para todos los altavoces delanteros, centrales y surround.

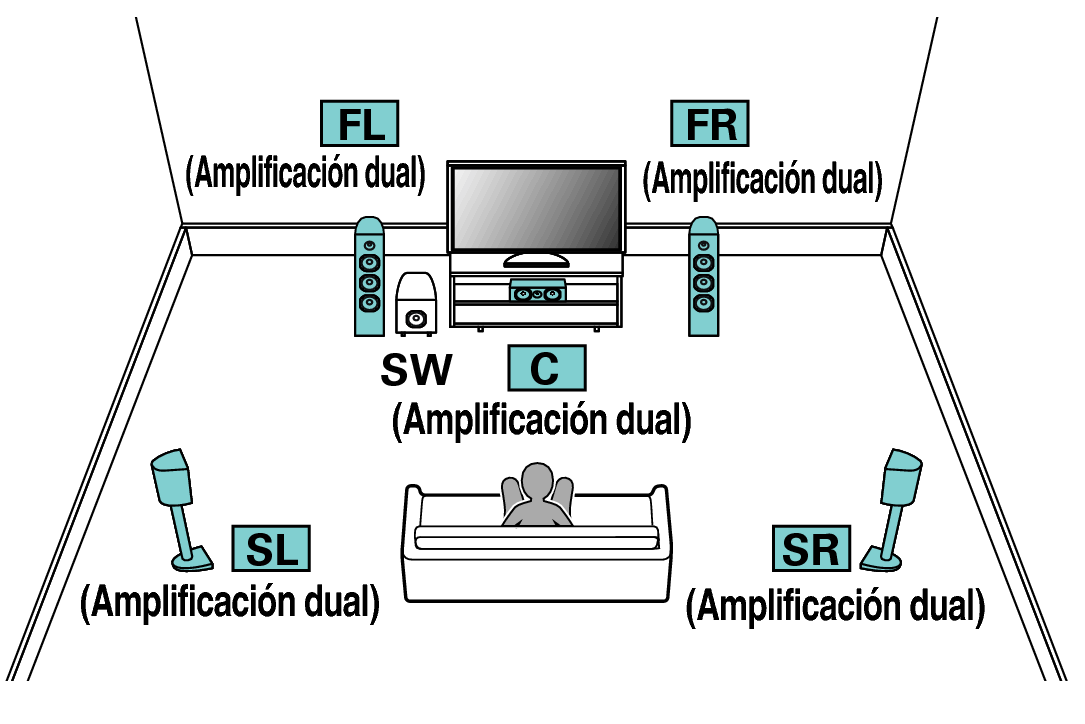

Pict SP Layout 5.1 BiAmp X64

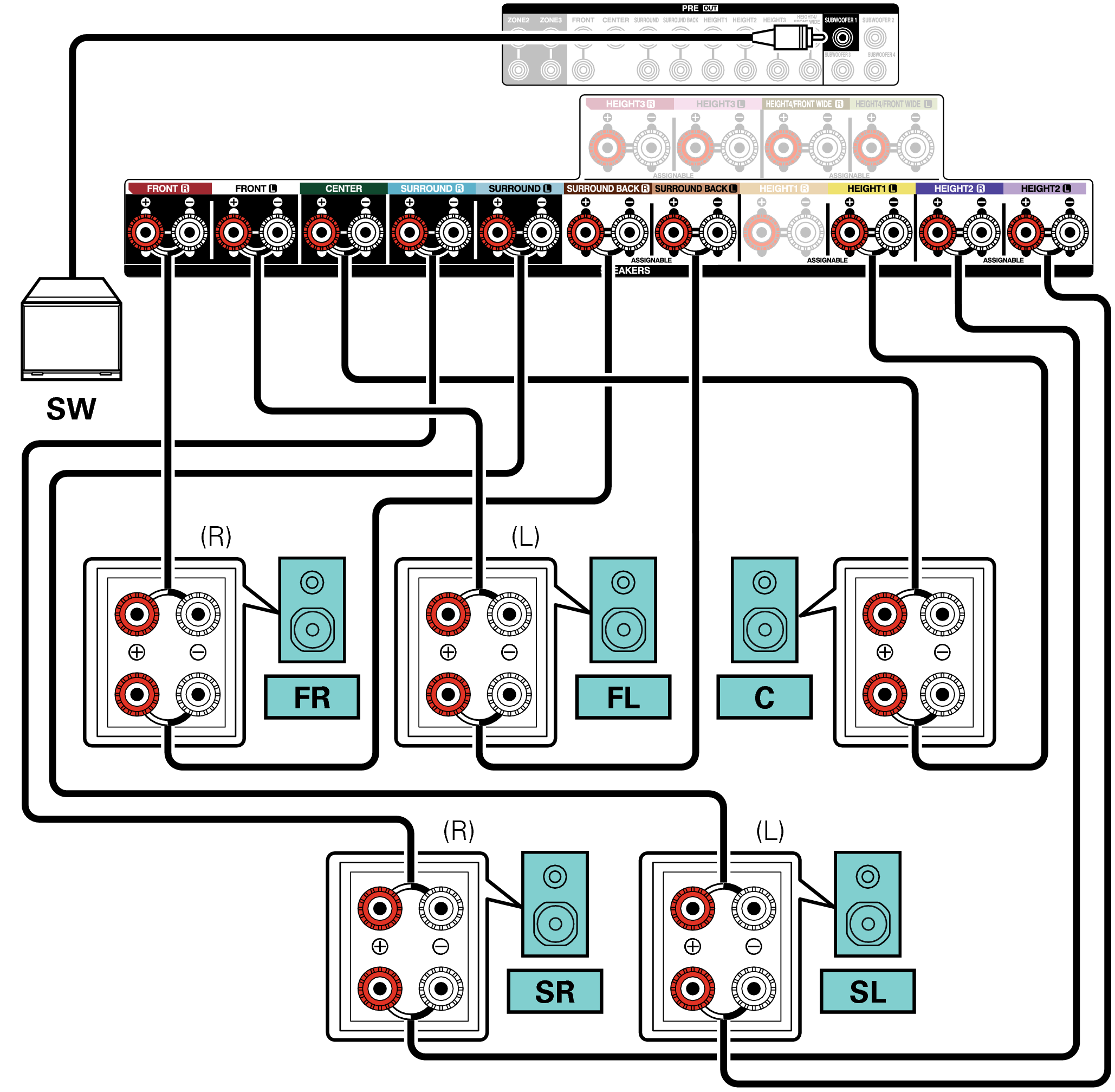

Conne SP 5.1 BiAmp All A10H
