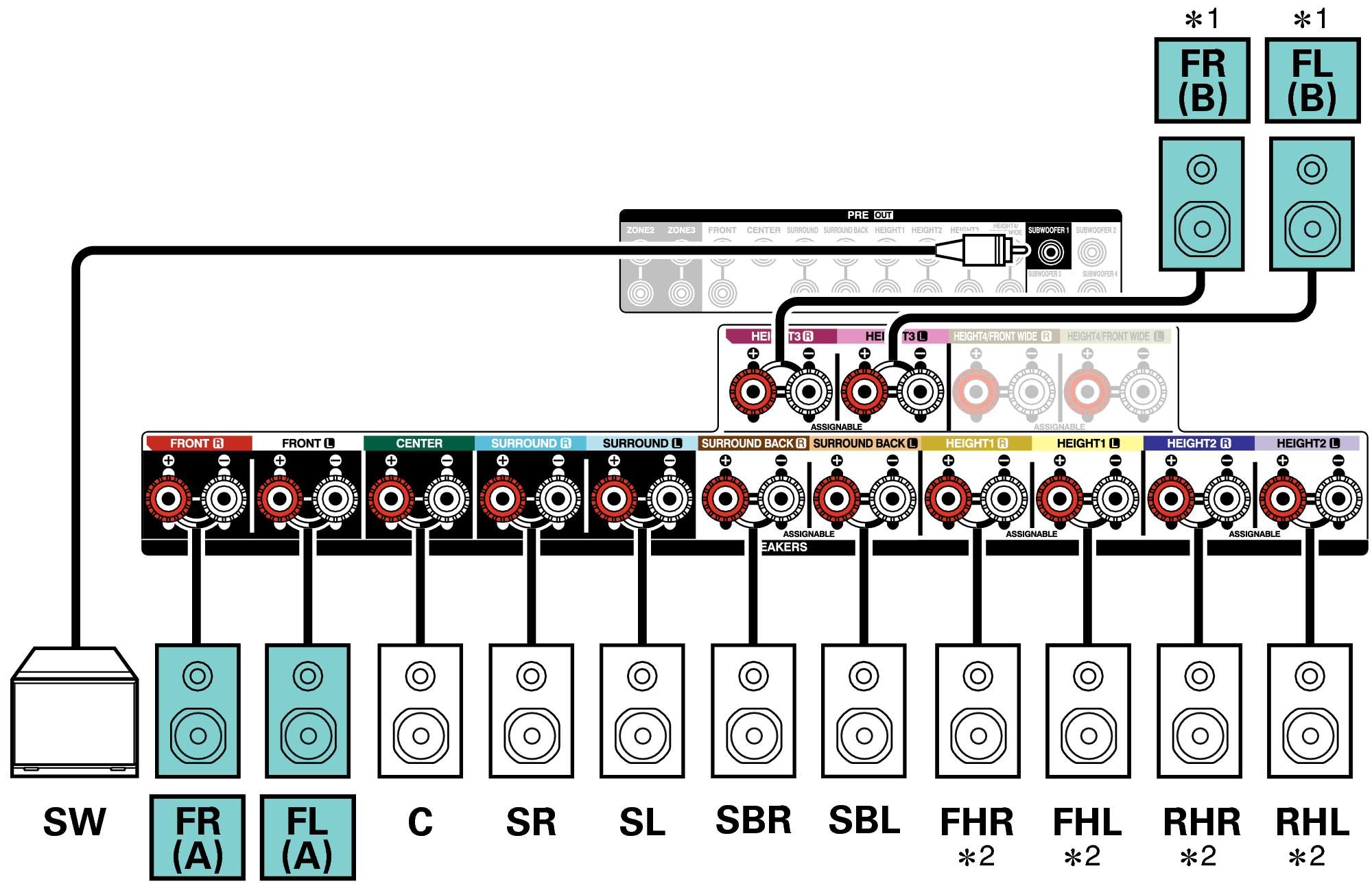

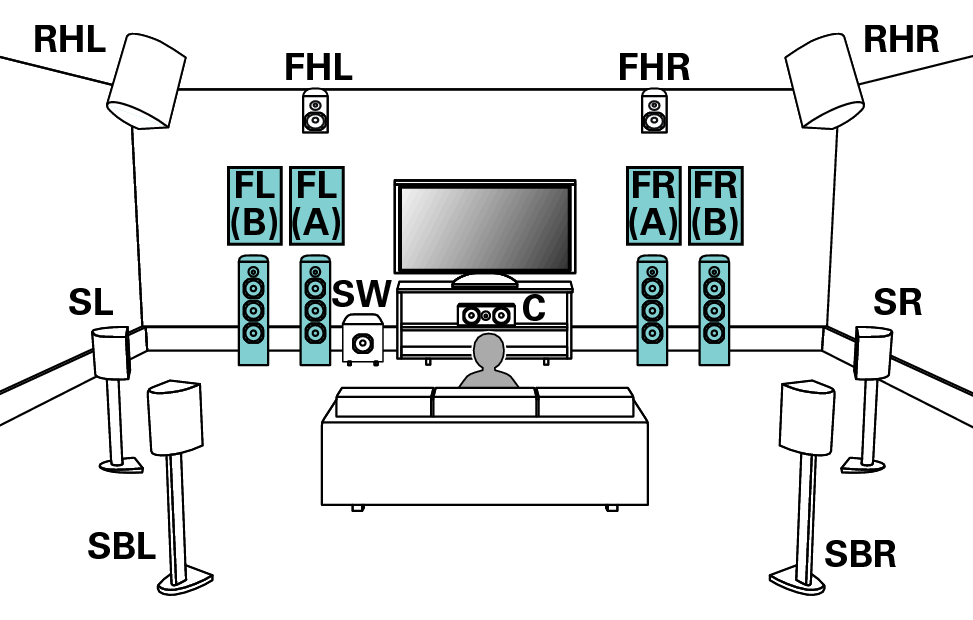

Conexión de altavoces de 11.1 canales: un segundo par de altavoces delanteros

Este sistema permite cambiar la reproducción entre los altavoces delanteros A y B según desee.

Pict SP Layout 11.1 FB
Conne SP 11.1 FB A10H

Los terminales del segundo par de altavoces delanteros varían en función de la disposición de MAIN ZONE. Consulte la opción “Distribución de altavoces” en el menú. enlace

Los altavoces de altura, altavoces de techo y altavoces Dolby Atmos Enabled se pueden conectar a los terminales de altavoces HEIGHT1 y HEIGHT2. Establezca el altavoz que se vaya a conectar mediante la opción “Distribución de altavoces” del menú. enlace
