Conexión de altavoces de 13.1 canales

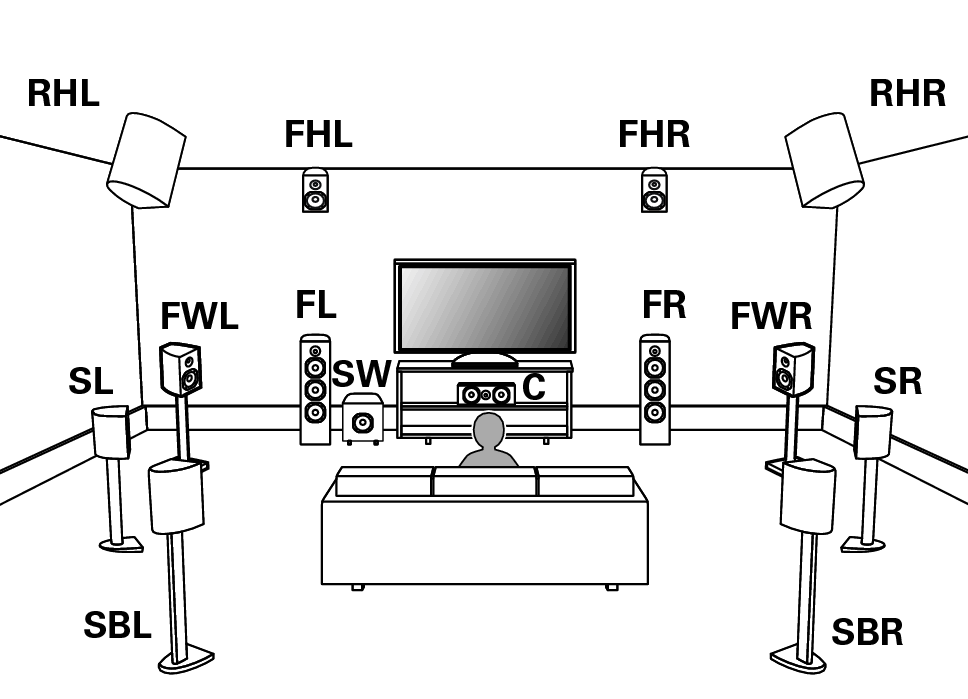

Ejemplo de disposición cuando se utilizan altavoces surround traseros, anchos delanteros y dos juegos de altavoces de altura

Pict SP Layout 13.1 FH RH FW1_1

Para la conexión de cada altavoz, consulte lo siguiente.

Conexión de los altavoces a los terminales de altavozenlace

Conexión de un amplificador de potencia externoenlace

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: 2 altavoces
Anchura frontal: Sí
Altavoces de altura: 4 altavoces
Distribución frontal: Altura frontal
Distribución trasera: Altura trasero
Subwoofers: 1 altavoz

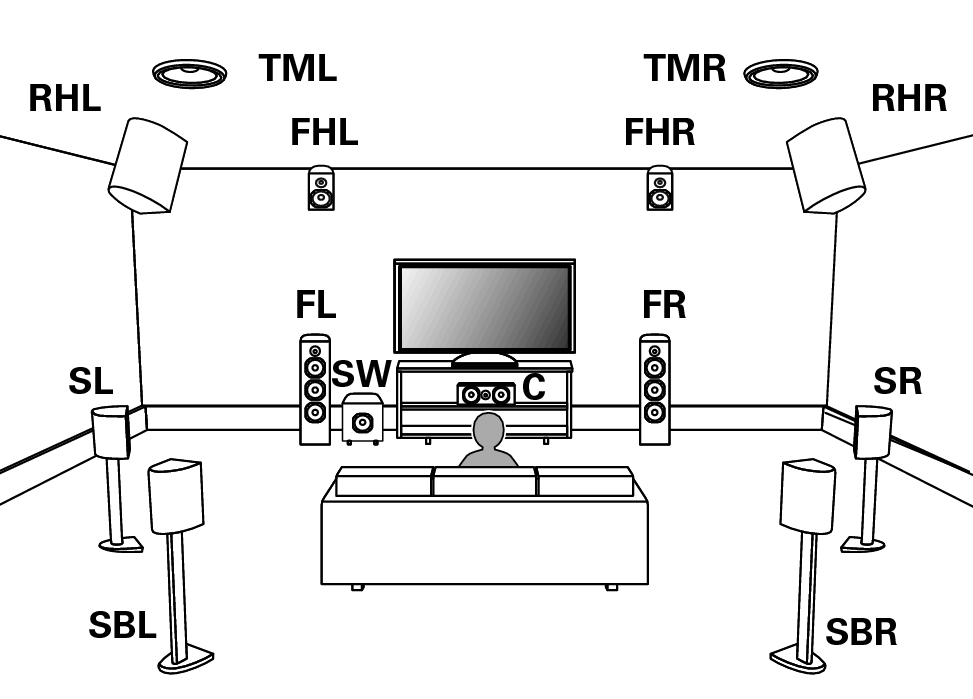

Ejemplo de disposición cuando se utilizan el trasero surround y tres juegos de altavoces de altura

Pict SP Layout 13.1 FH RH TM1_1

Para la conexión de cada altavoz, consulte lo siguiente.

Conexión de los altavoces a los terminales de altavozenlace

Conexión de un amplificador de potencia externoenlace

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: 2 altavoces
Altavoces de altura: 6 altavoces
Distribución frontal: Altura frontal
Distribución central: Central superior
Distribución trasera: Altura trasero
Subwoofers: 1 altavoz

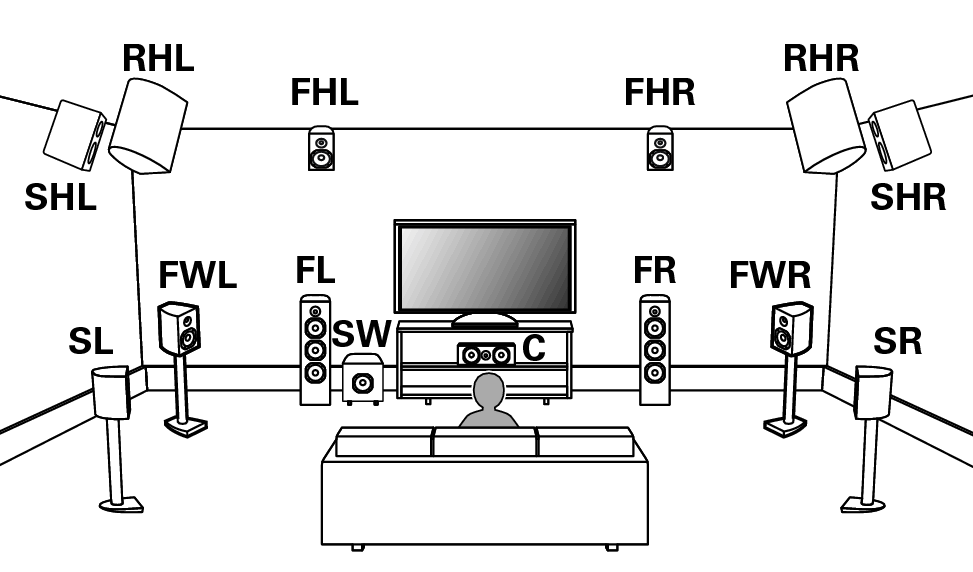

Ejemplo de disposición cuando se utilizan el ancho delantero y tres juegos de altavoces de altura

Pict SP Layout 13.1 FW RH FH1

Para la conexión de cada altavoz, consulte lo siguiente.

Conexión de los altavoces a los terminales de altavozenlace

Conexión de un amplificador de potencia externoenlace

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: No
Anchura frontal: Sí
Altavoces de altura: 6 altavoces
Distribución frontal: Altura frontal
Distribución central: Altura surround
Distribución trasera: Altura trasero
Subwoofers: 1 altavoz

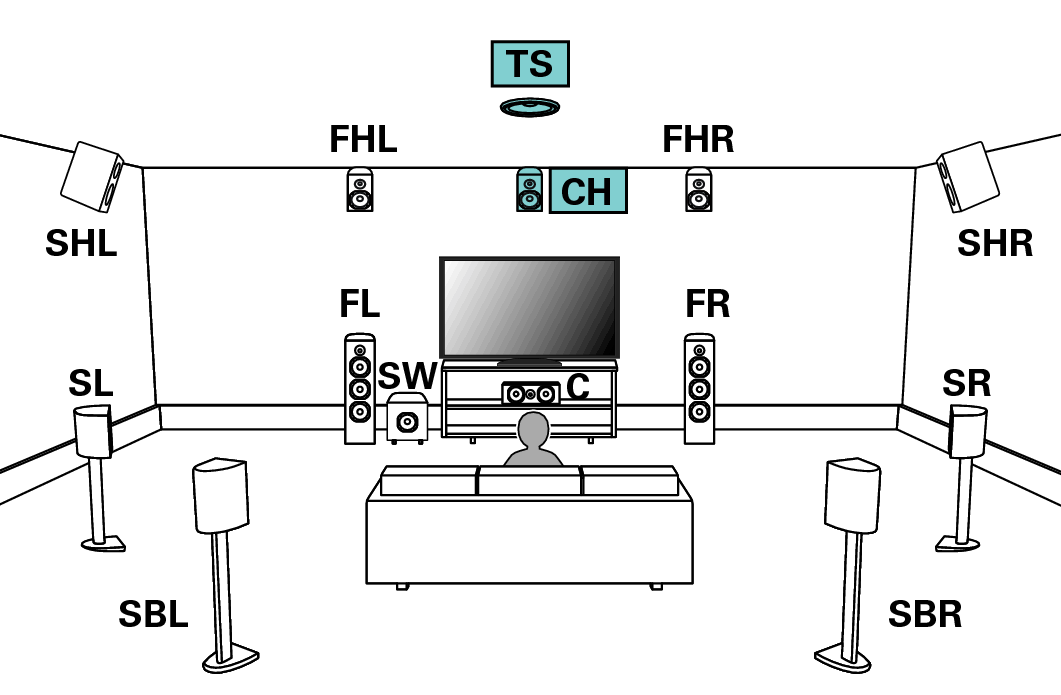

Ejemplo de disposición para el sistema AURO-3D de 13.1 canales

Esta configuración de altavoz ha sido optimizada para la reproducción de AURO-3D.

Pict SP Layout 13.1 Auro1_1

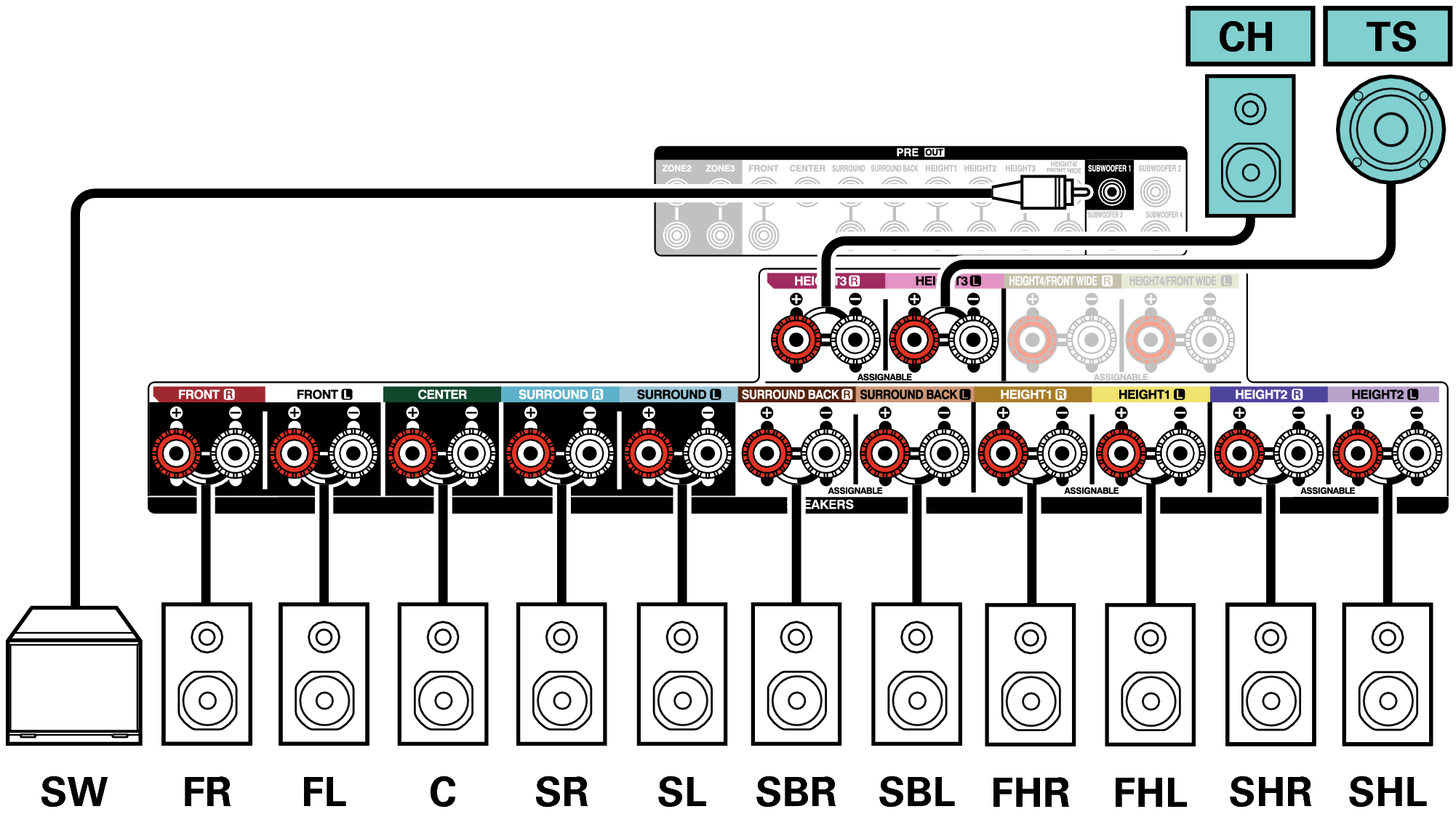

Para la conexión de cada altavoz, consulte lo siguiente.

Conexión de los altavoces a los terminales de altavozenlace

Conexión de un amplificador de potencia externoenlace

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: 2 altavoces
Altavoces de altura: 6 altavoces
Distribución frontal: Altura frontal
Distribución central: Altura surround
Distribución trasera: No
TS/CH: TS/CH
Subwoofers: 1 altavoz
Conne SP 13.1 Auro A10H

volver arriba
