后面板

Name Rear Small1 X38E3

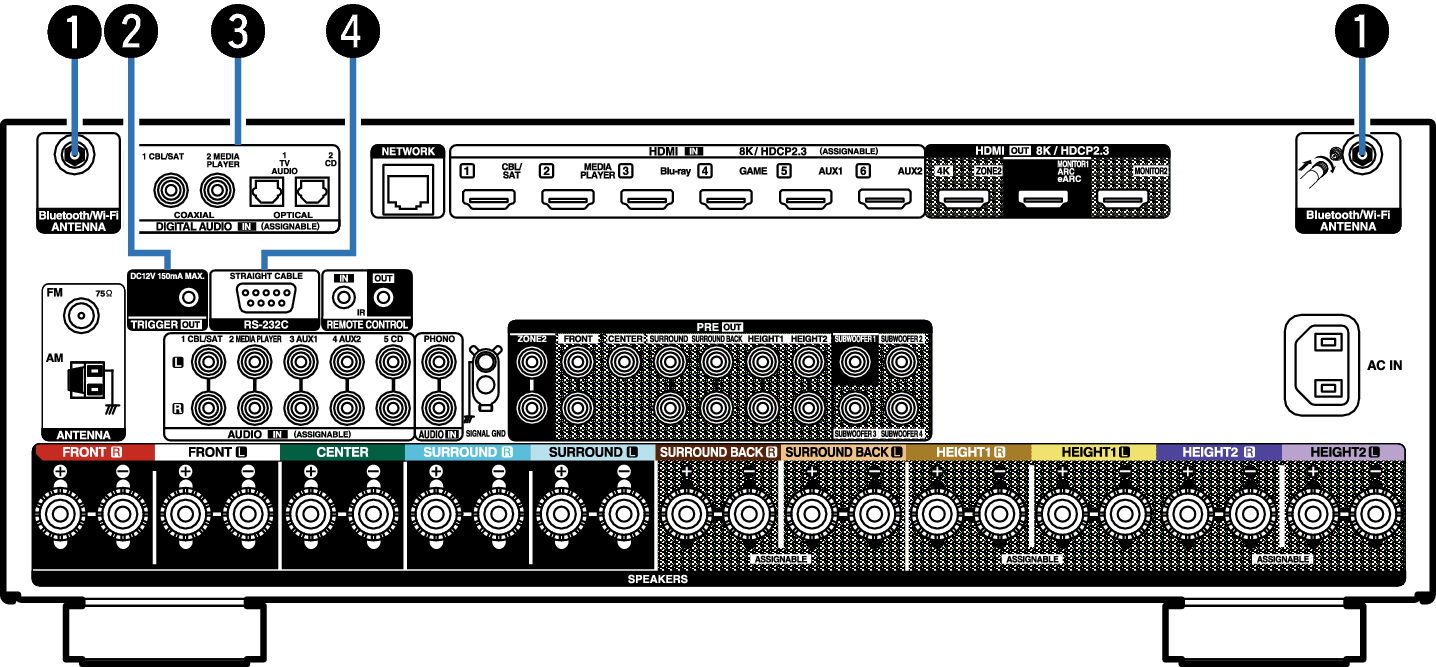

蓝牙/无线LAN天线端子

用于在通过无线LAN连接至网络或通过蓝牙连接至手持设备时连接蓝牙/无线连接用随附外置天线。链接

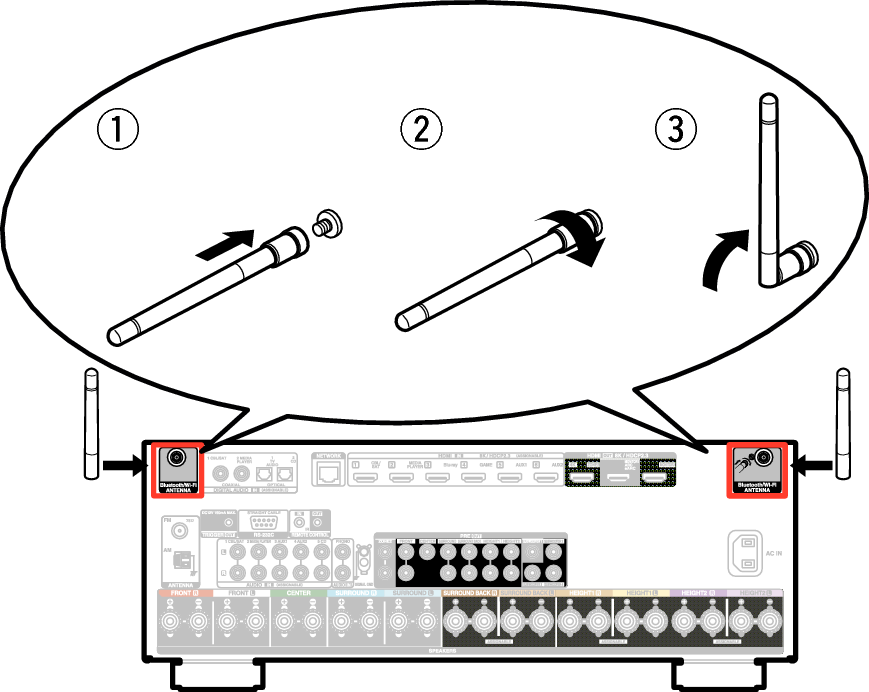

将蓝牙/无线连接用外置天线均匀地放置在尾部的螺纹接线端子上。
顺时针转动,直到天线完全连接。
向上旋转天线,以获得最佳接收效果。
Pict AntennaAngle X38E3

触发器输出(TRIGGER OUT)插孔

用于连接配备触发器功能的设备。链接

数字音频(DIGITAL AUDIO)端子

用于连接配备了数字音频端子的设备。

RS-232C端子

用于连接配有RS-232C端子的家庭自动化控制器设备。有关本机串行控制的更多信息,请参阅家庭自动化控制器的操作说明书。

请先执行以下操作。

开启本机电源。
从外部控制器关闭本机电源。
确认本机处于待机模式。
Name Rear Small2 X38E3

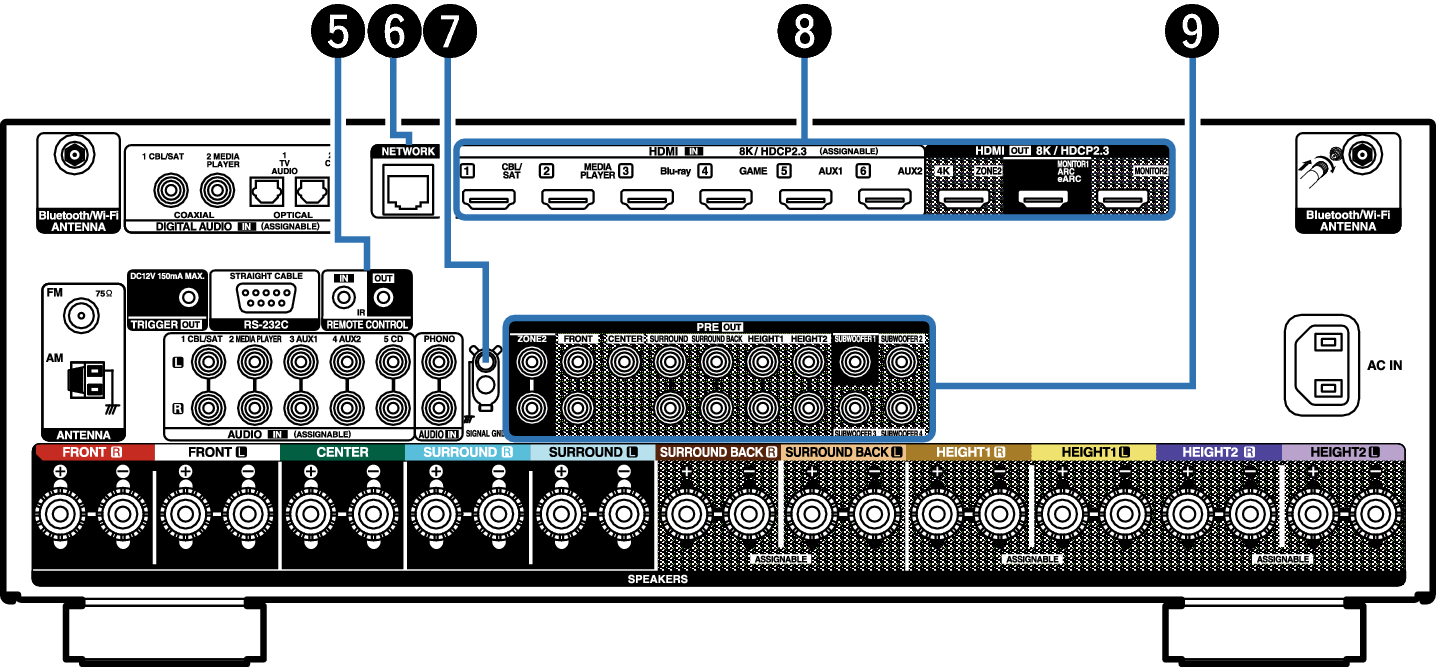

遥控(REMOTE CONTROL)插孔

用于连接红外接收器/发射器,以从另一房间操作本机和外部设备。链接

网络(NETWORK)端子

在连接到有线LAN网络时,用于连接LAN电缆。链接

地线(SIGNAL GND)插口

用于连接电唱机的接地线。链接

HDMI端子

用于连接配备了HDMI端子的设备。

前置输出(PRE OUT)端子

用于将低音炮与内置放大器或外置功率放大器相连。

Name Rear Small3 X38E3

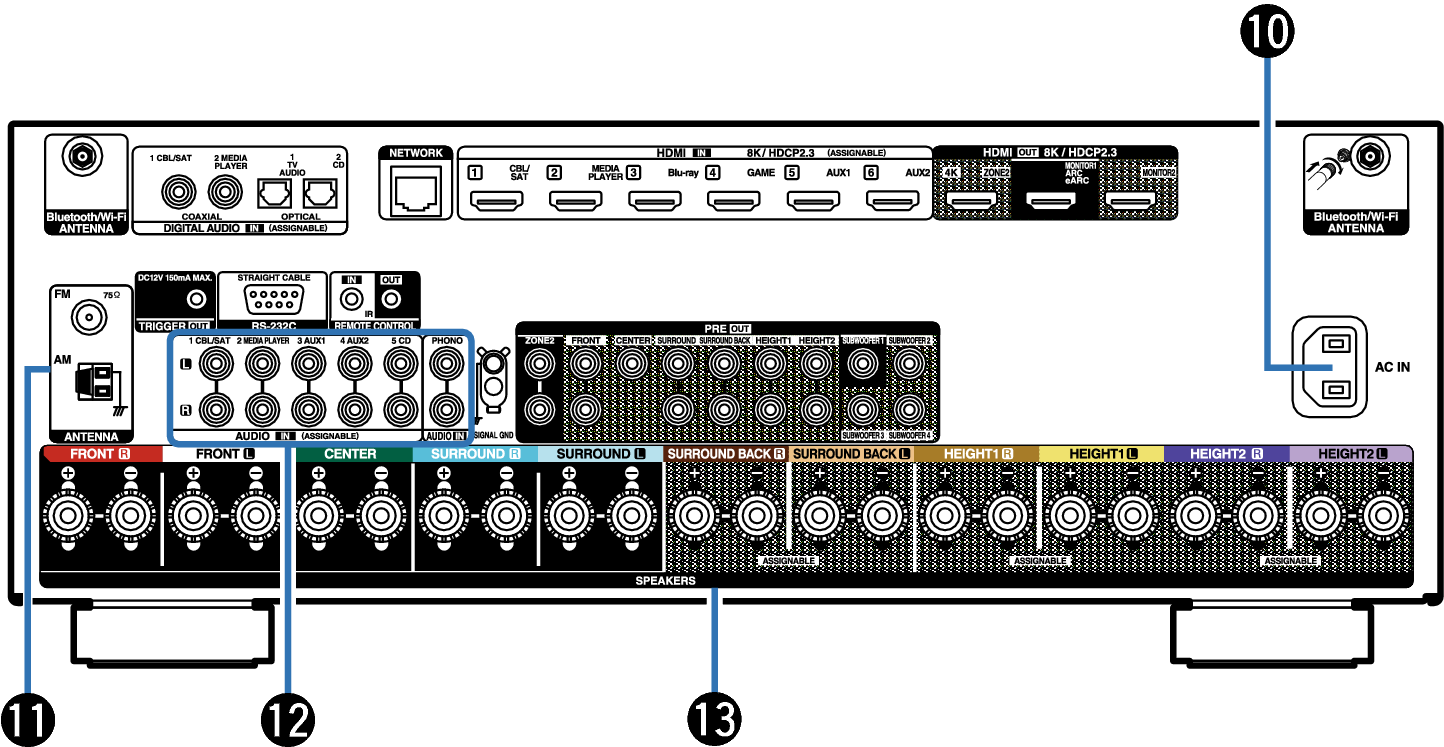

交流电引入插座(AC IN)

用于连接电源线。链接

FM/AM天线(ANTENNA)端子

用于连接FM天线和AM环形天线。链接

模拟音频(AUDIO)端子

用于连接配备了模拟音频端子的设备。

扬声器(SPEAKERS)端子

用于连接扬声器。链接

请勿碰触后面板上端子的内针脚。静电放电可能会对本机造成永久性损坏。
