Beachten Sie die Anzeige oder die Bedienungsanleitung des verwendeten Tonabnehmers und stellen Sie sicher, dass die Verbindungsleitung richtig mit dem Anschluss des Tonabnehmers verbunden ist.

Um den Überhang einzustellen, befestigen Sie den Tonabnehmer vorübergehend so, dass er noch verschoben werden kann.

HINWEIS

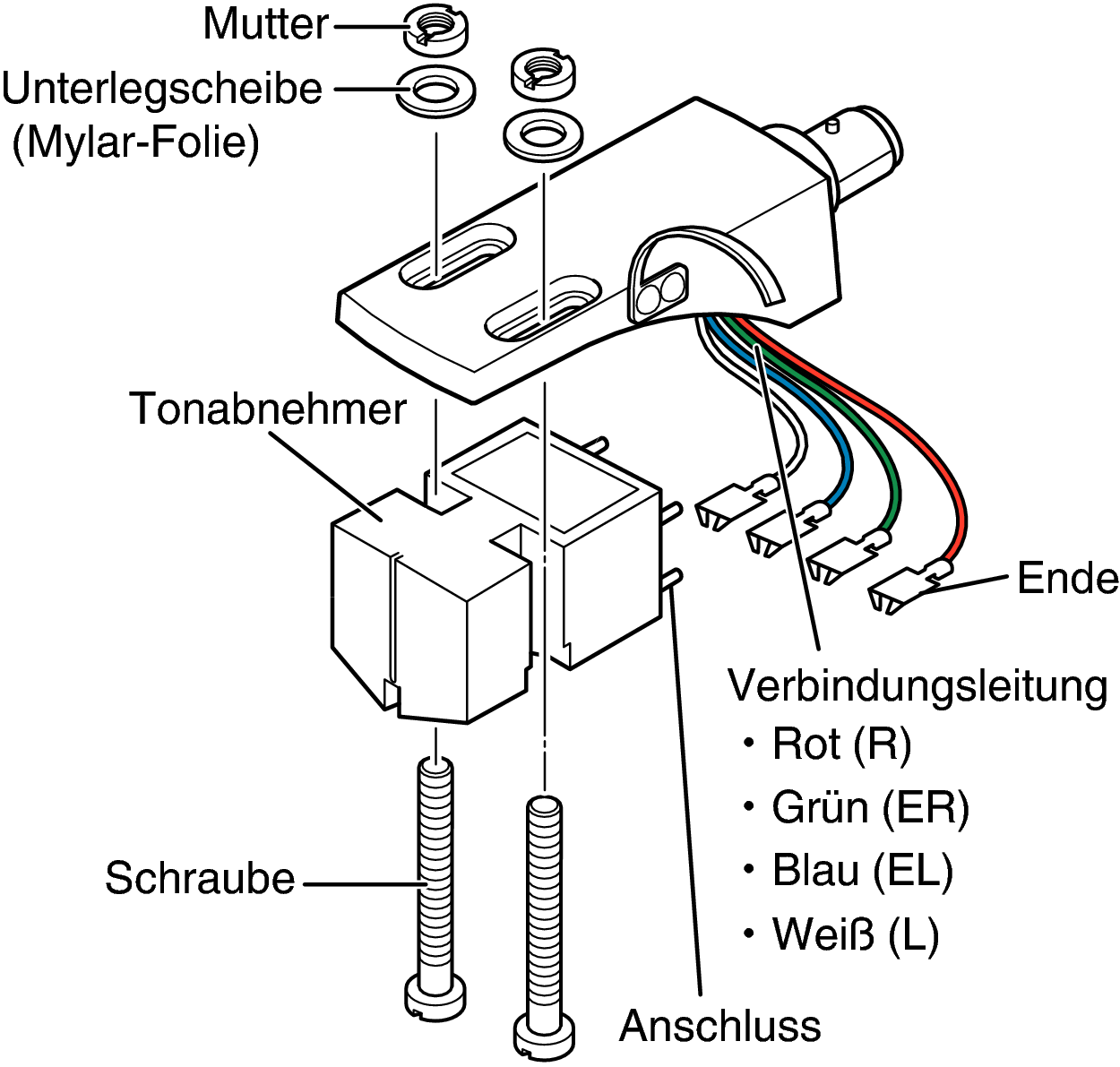

Verwenden Sie die mitgelieferten Schrauben, Muttern, Unterlegscheiben und den mitgelieferten Schraubendreher.

Berühren Sie nicht die Nadel.

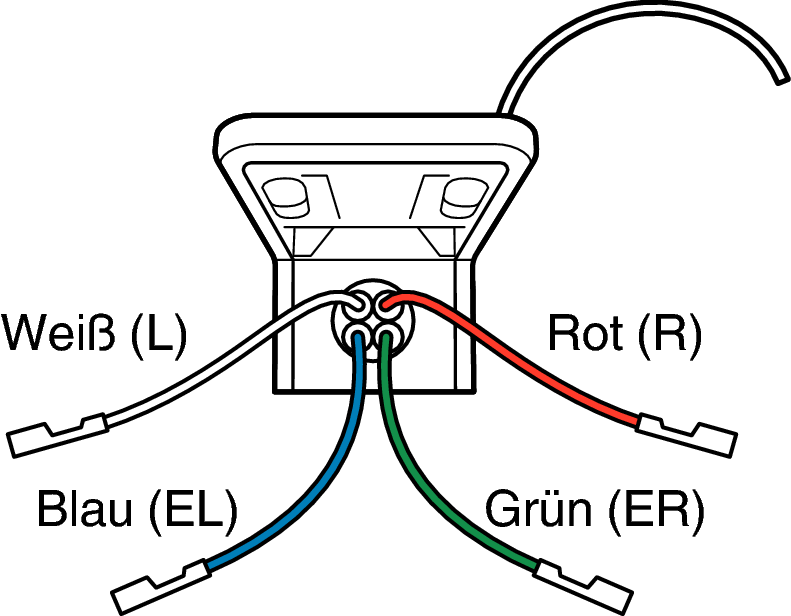

Falls die Verbindungsleitung am Tonabnehmergehäuse getrennt ist, verbinden Sie das Ende der Verbindungsleitung wie unten gezeigt mit dem Anschluss.

Die mitgelieferten Verbindungsleitungen können durch handelsübliche Verbindungsleitungen ersetzt werden.

Stellen Sie den Überhang ein und befestigen Sie dann den Tonabnehmer sicher am Tonabnehmergehäuse.

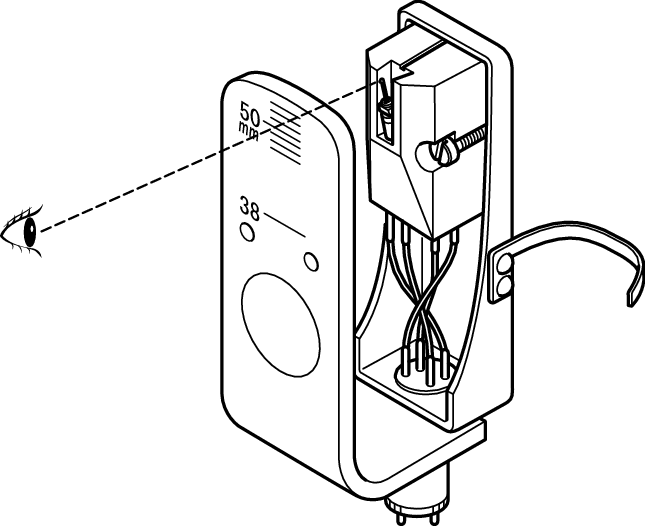

Befestigen Sie die Überhangschablone (im Lieferumfang enthalten) am Tonabnehmergehäuse.

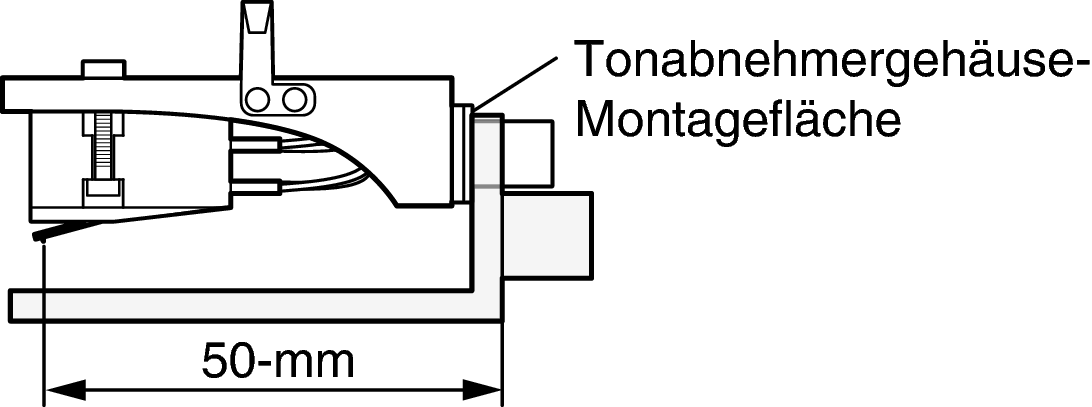

Stellen Sie die Position des Tonabnehmers so ein, dass sich die Nadel am 50-mm-Punkt der Überhangschablone befindet.

50 mm: Dies ist der Abstand, bei dem die Nadelspitze den linken und den rechten Kanal mit optimaler Balance entsprechend der Positionierung des Plattentellers und des Tonarms abtastet. (Überhangwert)

Ziehen Sie die Schrauben mit einem Schraubendreher fest, um den Tonabnehmer sicher am Tonabnehmergehäuse zu befestigen.

HINWEIS

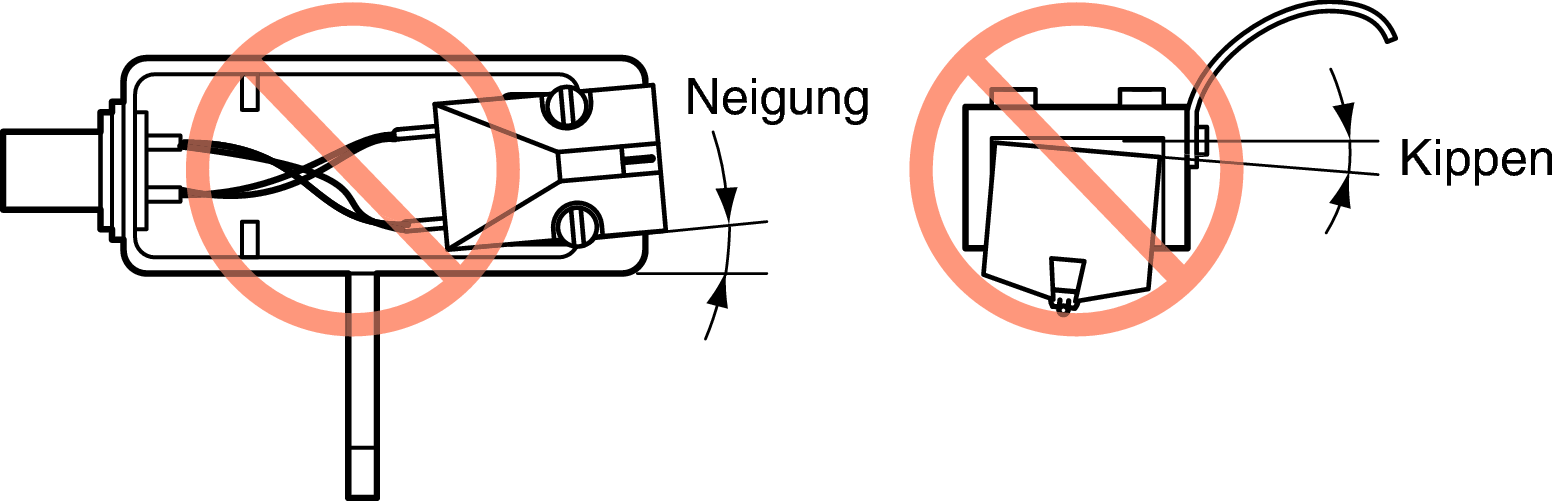

Montieren Sie den Tonabnehmer ohne Neigung oder Kippen, damit die Nadelspitze die Rille einer Schallplatte richtig abtasten kann.
