バイアンプ接続

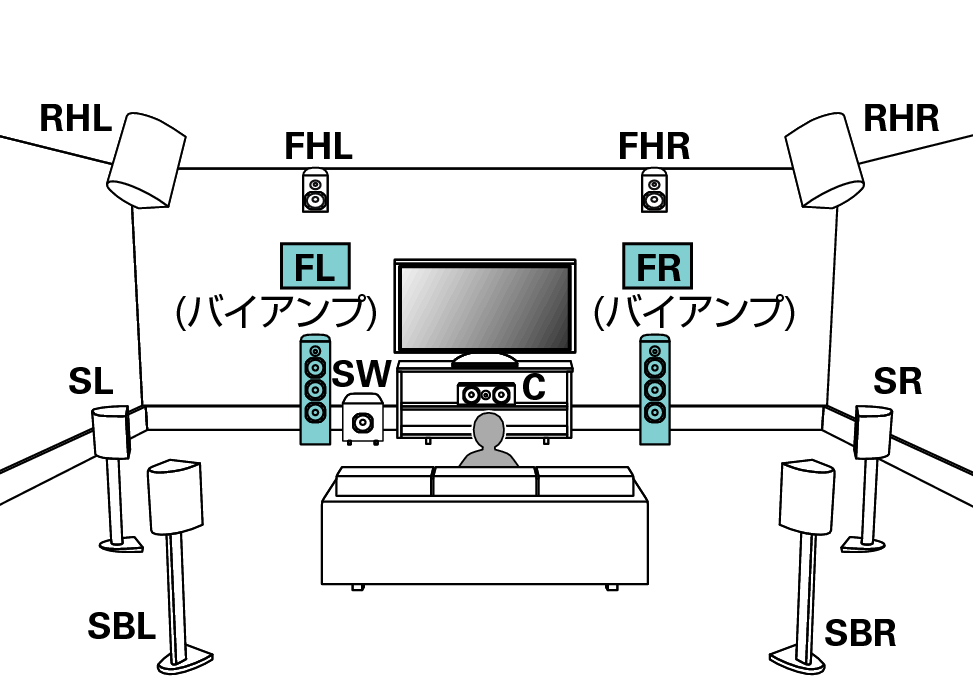

11.1チャンネル再生（フロントスピーカーのバイアンプ接続）

11.1チャンネル再生をおこなうシステムです。フロントスピーカーはバイアンプ接続ができます。バイアンプ接続は、バイアンプ対応スピーカーのツィーター用端子とウーハー用端子に、別々のアンプを接続する方法です。これによりウーハーの逆起電力（出力されずに戻ってくる電力）がツィーターに流れ込んでツィーターの音質に影響を及ぼすことがないため、より高音質な再生をお楽しみいただけます。

メインゾーン用に最大13チャンネルのスピーカーを接続することができます。12チャンネル以上のスピーカーを接続した場合は、入力信号やサウンドモードに応じて出力するスピーカーが自動的に切り替わります。

Pict SP Layout 11.1 BiAmp
ご注意

バイアンプ接続をおこなう場合は、スピーカーのウ−ハー端子とツィ−タ−端子を接続している短絡板または短絡用ワイヤーを必ず外してください。

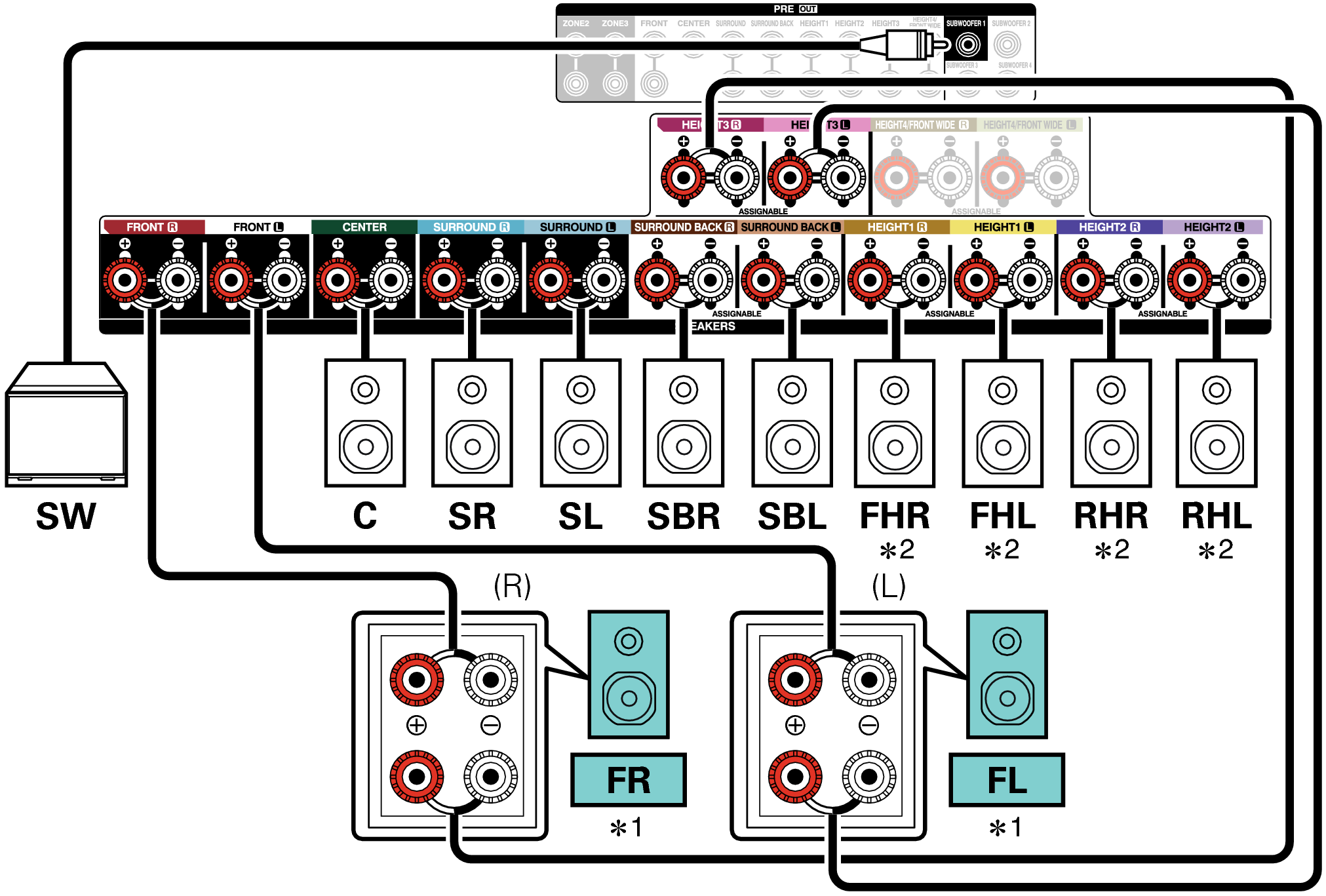

Conne SP 11.1 BiAmp A10H

フロントスピーカーへのバイアンプ接続用の端子は、メインゾーンのレイアウトによって異なります。設定メニューの“スピーカーレイアウト”を参照してください。こちら

HEIGHT1およびHEIGHT2スピーカー端子には、ハイトスピーカー、天井スピーカーまたはDolby Atmos Enabledスピーカーを接続できます。設定メニューの“スピーカーレイアウト”で接続するスピーカーを設定してください。こちら

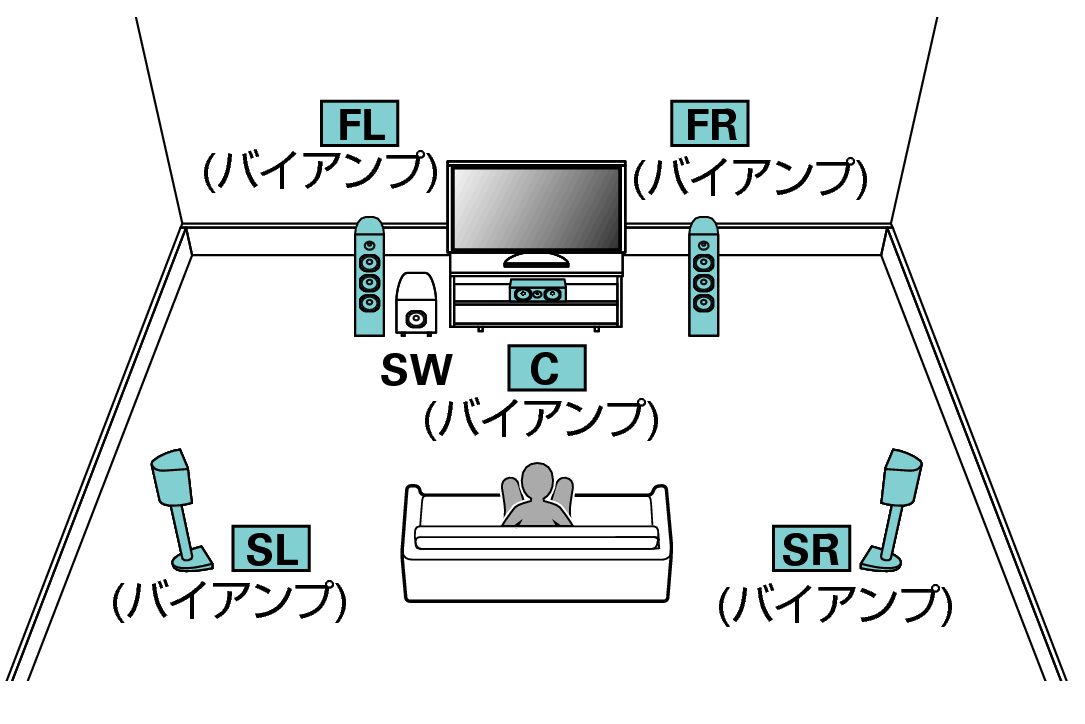

5.1チャンネル再生：フロント/センター/サラウンドスピーカーのバイアンプ接続

5.1チャンネル再生をおこなうシステムです。

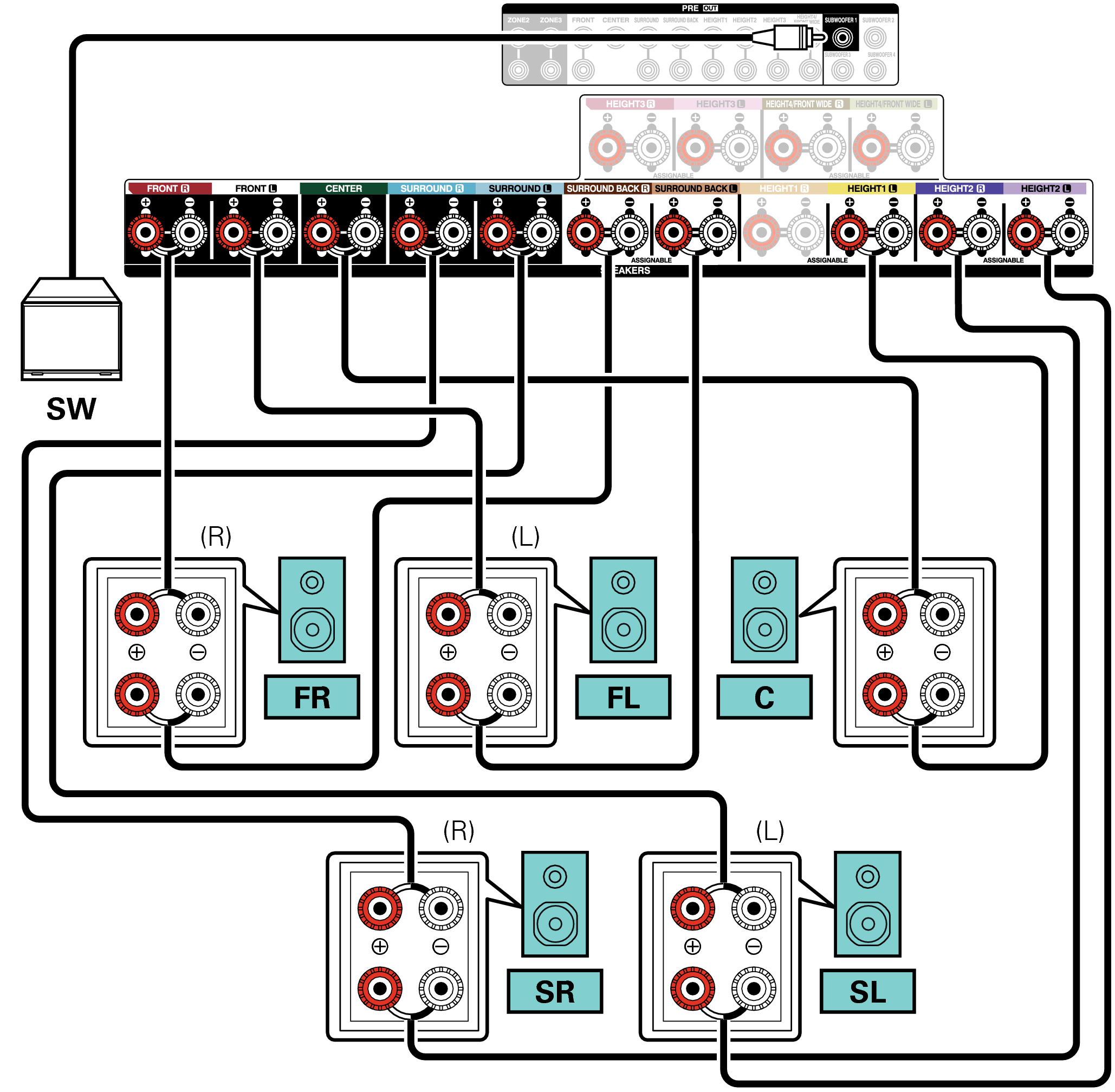

フロント/センター/サラウンドのすべてのスピーカーを使用したバイアンプ接続ができます。

Pict SP Layout 5.1 BiAmp X64
Conne SP 5.1 BiAmp All A10H
