11.1チャンネルのスピーカーを接続する：2台目のフロントスピーカーの接続

フロントスピーカーAまたはフロントスピーカーBをお好みに合わせて切り替えて再生できるシステムです。

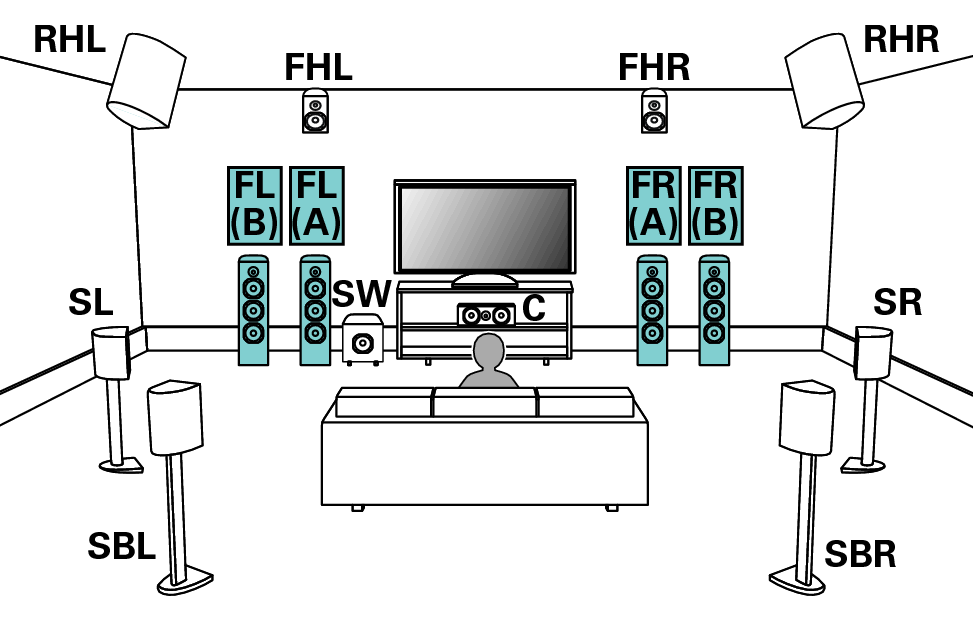

Pict SP Layout 11.1 FB

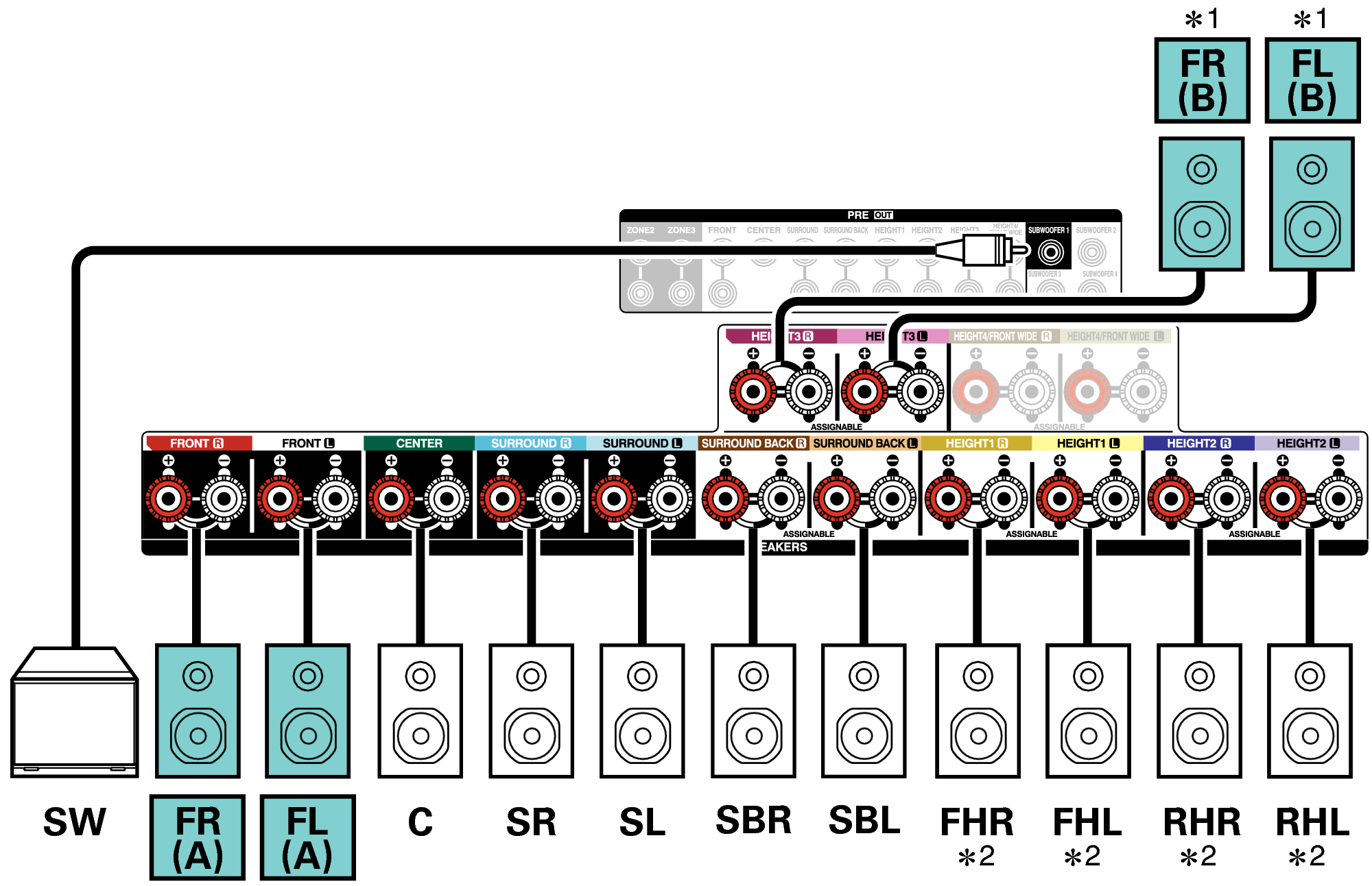

Conne SP 11.1 FB A10H

2組目のフロントスピーカー用の端子は、メインゾーンのレイアウトによって異なります。設定メニューの“スピーカーレイアウト”を参照してください。こちら

HEIGHT1およびHEIGHT2スピーカー端子には、ハイトスピーカー、天井スピーカーまたはDolby Atmos Enabledスピーカーを接続できます。設定メニューの“スピーカーレイアウト”で接続するスピーカーを設定してください。こちら
