15.1チャンネルのスピーカーを接続する

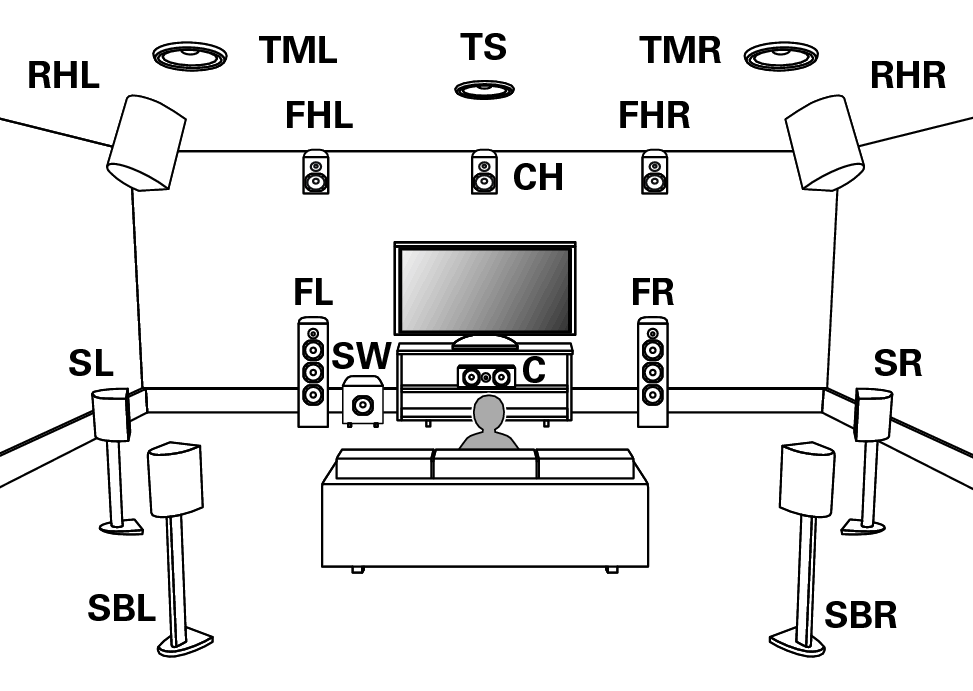

サラウンドバックスピーカーおよびフロントワイドスピーカーを8台使用するときのレイアウト例

最大15.1チャンネルのスピーカーを接続して、Dolby AtmosとAURO-3D再生時にそれぞれ最大13.1チャンネルで同時に再生することができるシステムです。

再生する音声フォーマットに合わせて、トップミドルスピーカー、トップサラウンドスピーカー、センターハイトスピーカーを切り替えて再生します。

Pict SP Layout 15.1_2

スピーカーの接続ごとに、以下を参照してください。

スピーカーをスピーカー端子に接続するこちら

外部のパワーアンプを接続するこちら

メニューのスピーカーレイアウトは、次のように設定してください。こちら

センター：有り
サラウンド：有り
サラウンドバック：2台
フロントワイド：無し
ハイトスピーカー：8台
前方レイアウト：フロントハイト
中央レイアウト：トップミドル
後方レイアウト：リアハイト
TS/CH：TS/CH
サブウーハー：1台
