13.1チャンネルのスピーカーを接続する

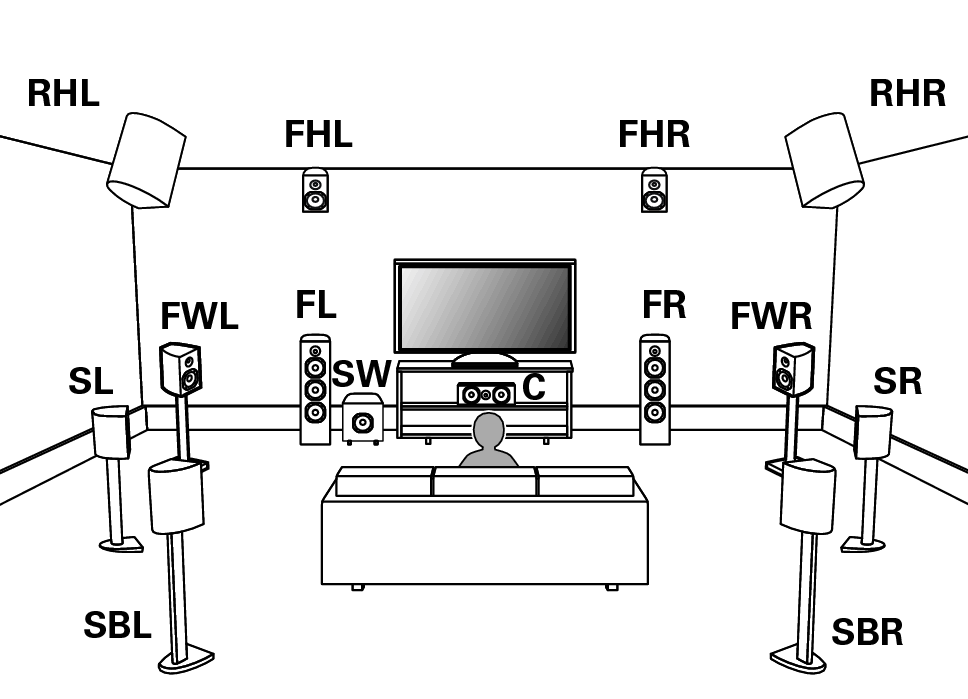

サラウンドバック、フロントワイドおよびハイトスピーカーを2組使用するときのレイアウト例

Pict SP Layout 13.1 FH RH FW1_1

スピーカーの接続ごとに、以下を参照してください。

スピーカーをスピーカー端子に接続するこちら

外部のパワーアンプを接続するこちら

メニューのスピーカーレイアウトは、次のように設定してください。こちら

センター：有り
サラウンド：有り
サラウンドバック：2台
フロントワイド：有り
ハイトスピーカー：4台
前方レイアウト：フロントハイト
後方レイアウト：リアハイト
サブウーハー：1台

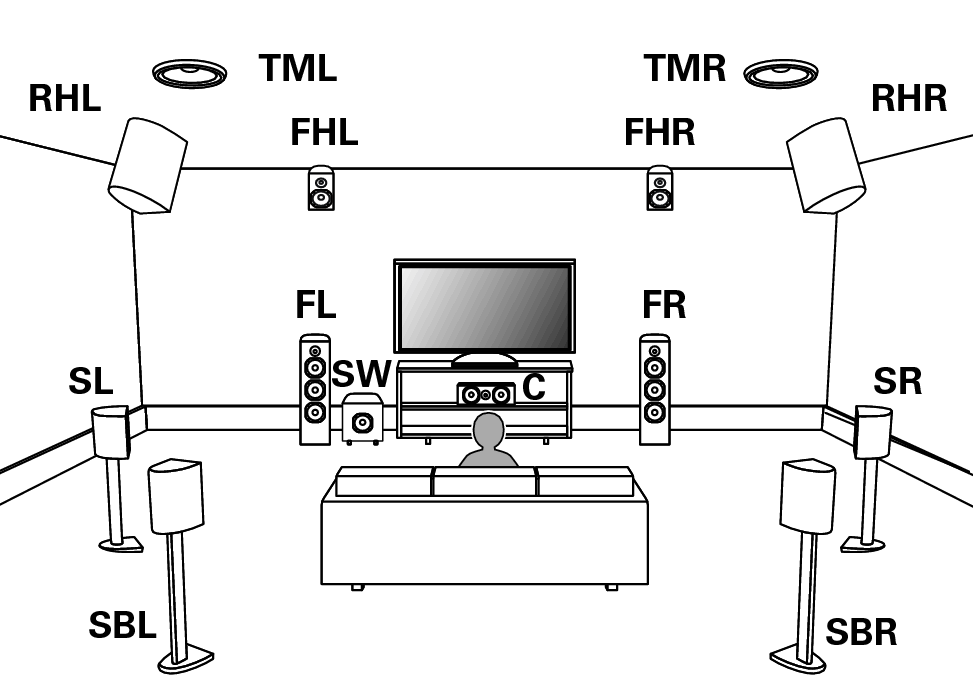

サラウンドバックスピーカーとハイトスピーカーを3組使用するときのレイアウト例

Pict SP Layout 13.1 FH RH TM1_1

スピーカーの接続ごとに、以下を参照してください。

スピーカーをスピーカー端子に接続するこちら

外部のパワーアンプを接続するこちら

メニューのスピーカーレイアウトは、次のように設定してください。こちら

センター：有り
サラウンド：有り
サラウンドバック：2台
ハイトスピーカー：6台
前方レイアウト：フロントハイト
中央レイアウト：トップミドル
後方レイアウト：リアハイト
サブウーハー：1台

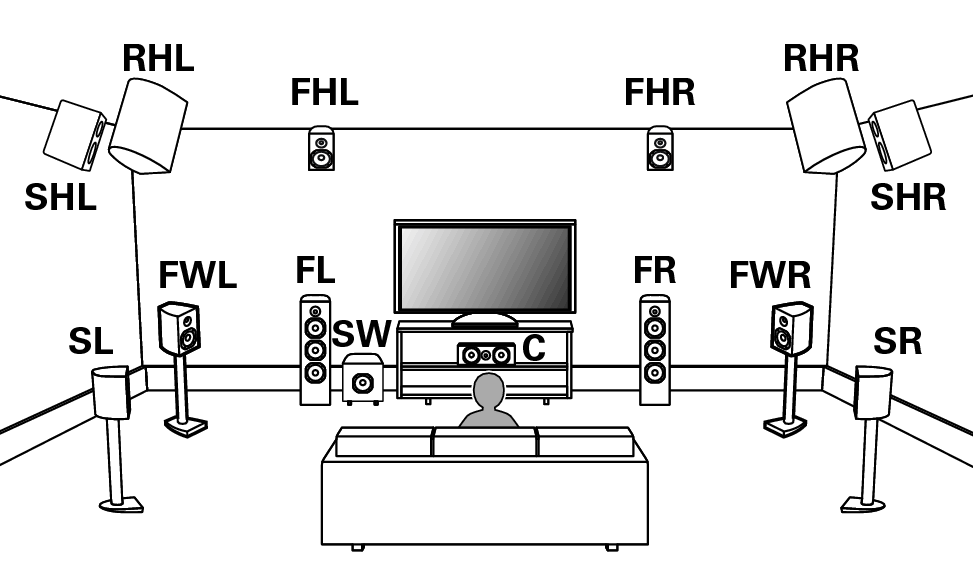

フロントワイドとハイトスピーカーを3組使用するときのレイアウト例

Pict SP Layout 13.1 FW RH FH1

スピーカーの接続ごとに、以下を参照してください。

スピーカーをスピーカー端子に接続するこちら

外部のパワーアンプを接続するこちら

メニューのスピーカーレイアウトは、次のように設定してください。こちら

センター：有り
サラウンド：有り
サラウンドバック：無し
フロントワイド：有り
ハイトスピーカー：6台
前方レイアウト：フロントハイト
中央レイアウト：サラウンドハイト
後方レイアウト：リアハイト
サブウーハー：1台

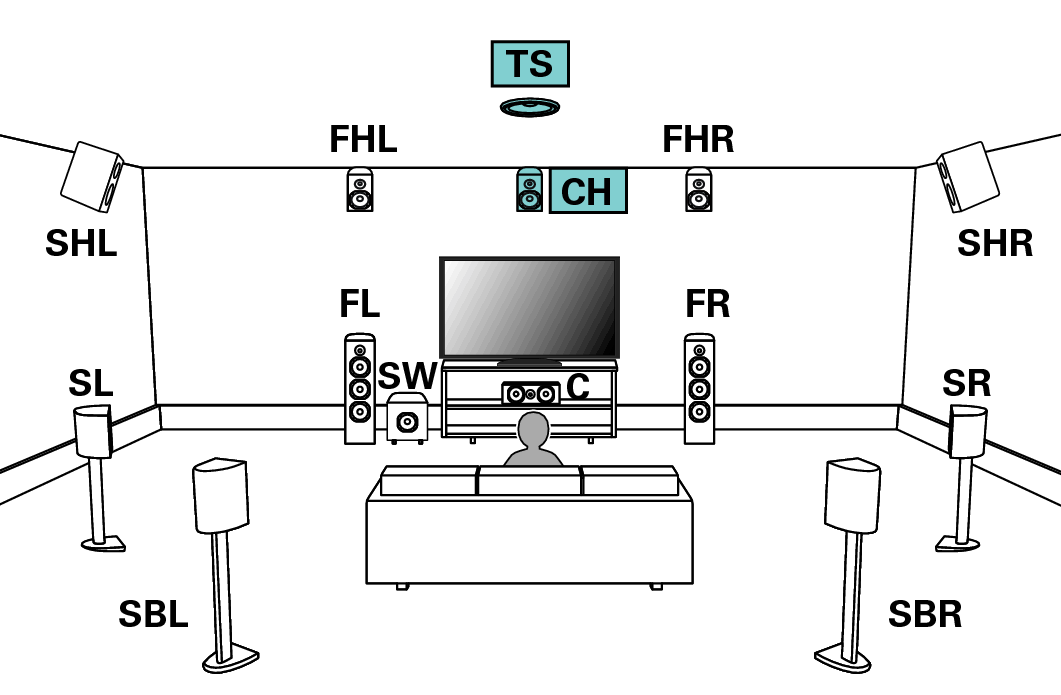

AURO-3D 13.1チャンネルシステムのレイアウト例

このスピーカー構成は、AURO-3Dの再生に最適化されています。

Pict SP Layout 13.1 Auro1_1

スピーカーの接続ごとに、以下を参照してください。

スピーカーをスピーカー端子に接続するこちら

外部のパワーアンプを接続するこちら

メニューのスピーカーレイアウトは、次のように設定してください。こちら

センター：有り
サラウンド：有り
サラウンドバック：2台
ハイトスピーカー：6台
前方レイアウト：フロントハイト
中央レイアウト：サラウンドハイト
後方レイアウト：無し
TS/CH：TS/CH
サブウーハー：1台

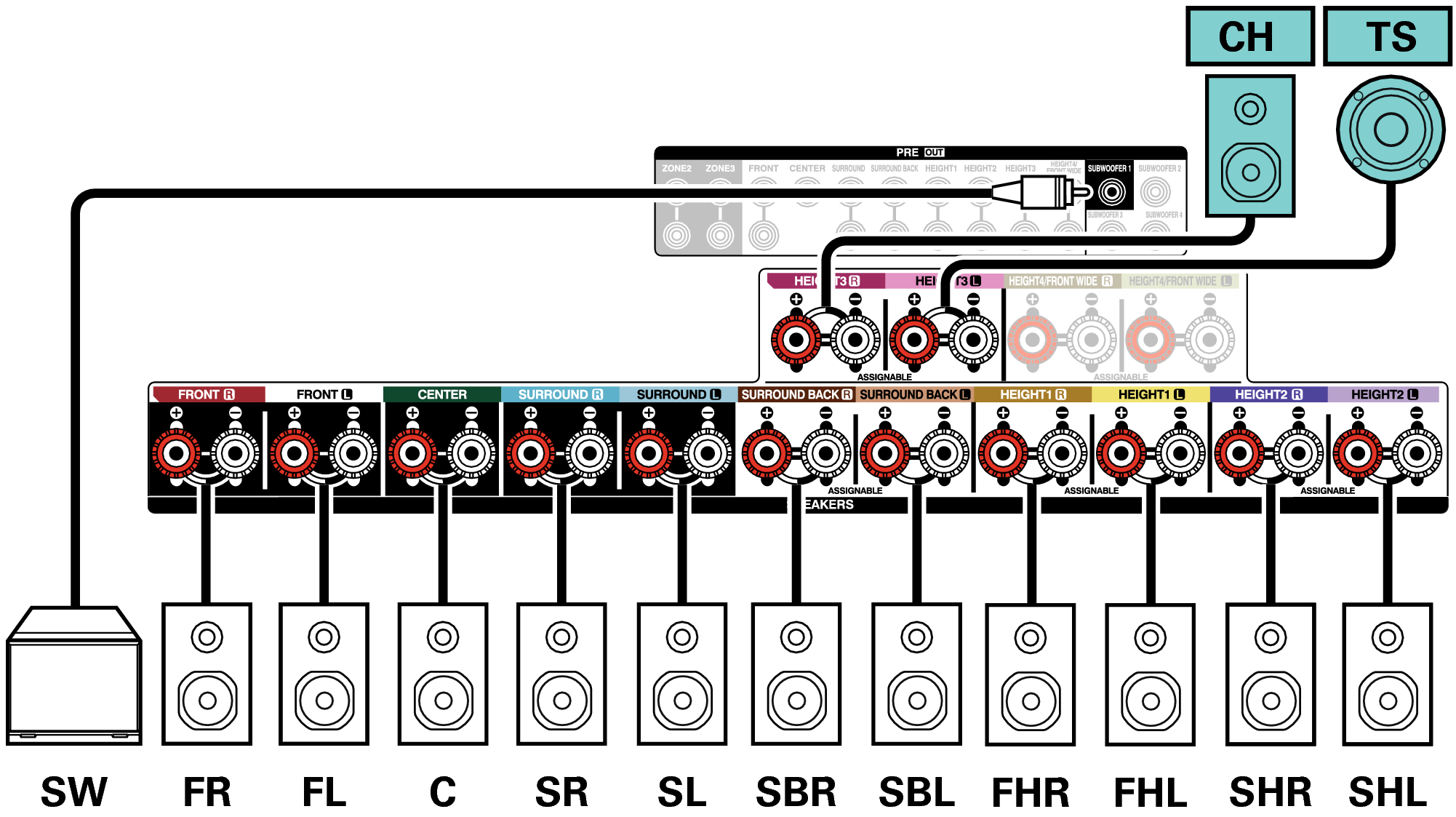

Conne SP 13.1 Auro A10H
