Dit systeem kan worden aangesloten op maximaal 15.1-kanaals luidsprekers en kan tegelijkertijd op maximaal 13.1-kanaals voor weergave op Dolby Atmos en Auro-3D.

Gebruik de hoogteluidspreker voor, middenluidspreker boven of hoogteluidspreker achter voor weergave via Dolby Atmos.

Gebruik de hoogteluidspreker voor, hoogteluidspreker midden of surround luidspreker boven voor weergave via Auro-3D.

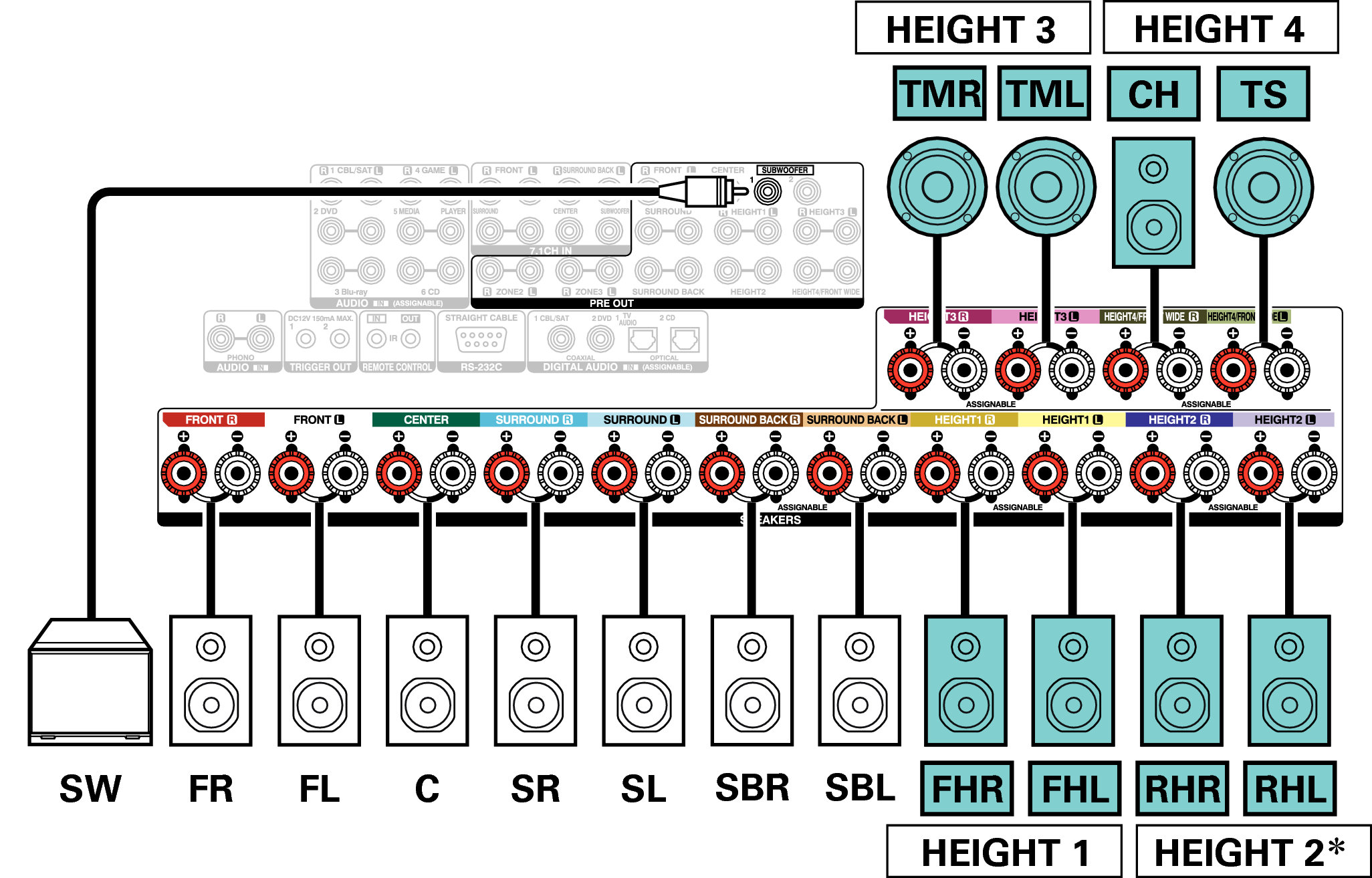

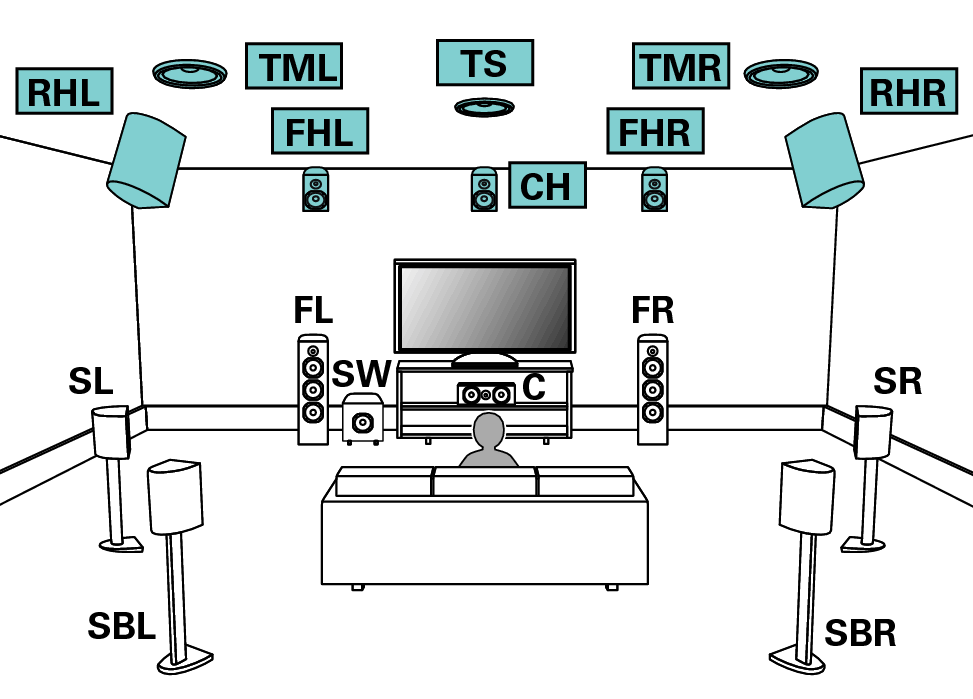

Voorbeeldaansluiting

Stel “Vloer” - “indeling” in op “5-kan. & SB” en “Hoogteluidspr” op “8-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling

Gebruik surround hoogteluidsprekers voor een optimale weergave via Auro-3D. Installeer hoogteluidsprekers achter in plaats van surround hoogteluidsprekers voor 13.1-kanaals weergave via zowel Auro-3D als Dolby Atmos.

De combinatie van de HEIGHT1, HEIGHT2, HEIGHT3 en de HEIGHT4 kanalen kan worden gewijzigd naar de volgende patronen volgens het luidsprekersysteem dat wordt gebruikt.
Stel dit in vanaf “Verst. Toewijzen” in het menu. koppeling

Combinatie van hoog-luidsprekers die moeten worden gebruikt				Aangesloten luidsprekeraansluitingen
	Aantal luidsprekers hoog/plafond	Aantal Dolby-luidsprekers	Combinatiepatroon	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
2-kan.	2-kan.	Geen	Front Height	Front Height	-	-	-
			Top Front	Top Front	-	-	-
			Top Middle	Top Middle	-	-	-
			Top Rear	Top Rear	-	-	-
			Rear Height	Rear Height	-	-	-
	Geen	2-kan.	Front Dolby	Front Dolby	-	-	-
			Surround Dolby	Surround Dolby	-	-	-
			Back Dolby 2	Back Dolby	-	-	-

Combinatie van hoog-luidsprekers die moeten worden gebruikt				Aangesloten luidsprekeraansluitingen
	Aantal luidsprekers hoog/plafond	Aantal Dolby-luidsprekers	Combinatiepatroon	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
4-kan.	2-kan.	2-kan.	Front Dolby & Top Rear	Front Dolby	Top Rear	-	-
			Front Dolby & Rear Height	Front Dolby	Rear Height	-	-
			Front Height & Surr. Dolby	Front Height	Surround Dolby	-	-
			Front Height & Back Dolby 2	Front Height	Back Dolby	-	-
			Top Front & Surr. Dolby	Top Front	Surround Dolby	-	-
			Top Front & Back Dolby 2	Top Front	Back Dolby	-	-
	4-kan.	Geen	Front Height & Top Middle	Front Height	Top Middle	-	-
			Front Height & Top Rear	Front Height	Top Rear	-	-
			Front Height & Rear Height 3	Front Height	Rear Height	-	-
			Front Height & Surr. Height	Front Height	Surr. Height	-	-
			Top Front & Top Rear	Top Front	Top Rear	-	-
			Top Front & Rear Height	Top Front	Rear Height	-	-
			Top Middle & Rear Height	Top Middle	Rear Height	-	-
	Geen	4-kan.	Front Dolby & Surr. Dolby	Front Dolby	Surround Dolby	-	-
	Geen	4-kan.	Front Dolby & Back Dolby 2	Front Dolby	Back Dolby	-	-

Combinatie van hoog-luidsprekers die moeten worden gebruikt				Aangesloten luidsprekeraansluitingen
	Aantal luidsprekers hoog/plafond	Aantal Dolby-luidsprekers	Combinatiepatroon	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
5-kan.	5-kan.	Geen	Front Height & Rear Height & Top Surround 3	Front Height	Rear Height	L: Top Surround	-
			Front Height & Surr. Height & Top Surround	Front Height	Surr. Height	L: Top Surround	-
			Front Height & Rear Height & Center Height 3	Front Height	Rear Height	R: Center Height	-
			Front Height & Surr. Height & Center Height	Front Height	Surr. Height	R: Center Height	-

Combinatie van hoog-luidsprekers die moeten worden gebruikt				Aangesloten luidsprekeraansluitingen
	Aantal luidsprekers hoog/plafond	Aantal Dolby-luidsprekers	Combinatiepatroon	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
6-kan.	6-kan.	Geen	Front Height & Surr. Height & Rear Height 4	Front Height	Rear Height	Surr. Height	-
			Front Height & Rear Height & Top Surround & Center Height 3	Front Height	Rear Height	L: Top Surround R: Center Height	-
			Front Height & Surr. Height & Top Surround & Center Height	Front Height	Surr. Height	L: Top Surround R: Center Height	-
			Front Height & Top Middle & Rear Height 3 5	Front Height	Rear Height	Top Middle	-
			Top Front & Top Middle & Top Rear 5	Top Front	Top Rear	Top Middle	-
	4-kan.	2-kan.	Front Height & Surr. Dolby & Rear Height 3	Front Height	Rear Height	Surround Dolby	-
	4-kan.	2-kan.	Top Front & Surr. Dolby & Top Rear	Top Front	Top Rear	Surround Dolby	-
	2-kan.	4-kan.	Front Height & Surr. Dolby & Back Dolby 2	Front Dolby	Back Dolby	Surround Dolby	-
			Front Dolby & Top Middle & Back Dolby 2	Front Dolby	Back Dolby	Top Middle	-
			Front Dolby & Surr. Dolby & Rear Height	Front Dolby	Rear Height	Surround Dolby	-
	Geen	6-kan.	Front Dolby & Surr. Dolby & Back Dolby 2	Front Dolby	Back Dolby	Surround Dolby	-

Combinatie van hoog-luidsprekers die moeten worden gebruikt				Aangesloten luidsprekeraansluitingen
	Aantal luidsprekers hoog/plafond	Aantal Dolby-luidsprekers	Combinatiepatroon	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
7-kan.	7-kan.	Geen	Front Height & Top Middle & Rear Height & Top Surround 3	Front Height	Rear Height	Top Middle	L: Top Surround
	7-kan.	Geen	Front Height & Top Middle & Rear Height & Center Height 3	Front Height	Rear Height	Top Middle	R: Center Height
	5-kan.	2-kan.	Front Height & Surr. Dolby & Rear Height & Top Surround 3	Front Height	Rear Height	Surround Dolby	L: Top Surround
	5-kan.	2-kan.	Front Height & Surr. Dolby & Rear Height & Center Height 3	Front Height	Rear Height	Surround Dolby	R: Center Height
8-kan.	8-kan.	Geen	Front Height & Top Middle & Rear Height & Top Surround & Center Height 3	Front Height	Rear Height	Top Middle	L: Top Surround R: Center Height
8-kan.	6-kan.	2-kan.	Front Height & Surr. Dolby & Rear Height & Top Surround & Center Height 3	Front Height	Rear Height	Surround Dolby	L: Top Surround R: Center Height

Sluit op de luidsprekeraansluiting van HEIGHT4/FRONT WIDE aan om de voorluidsprekers breed te gebruiken. Stel “Vloer” - “indeling” in het menu in op “5-kan. & FW” of “5-k. & SB & FW”. koppeling

U kunt deze combinatie selecteren als u surround achterluidsprekers gebruikt.

Voor de beste Auro-3D-ervaring zijn surround hoogteluidsprekers aanbevolen, maar u kunt ze vervangen door hoogteluidsprekers achter van een Dolby Atmos luidsprekerinstallatie in plaats van Surround hoog luidsprekers.

Gebruik 2 sets hoogteluidsprekers in de juiste geluidsmodi voor weergave via Dolby Atmos, DTS:X of Auro-3D.
Gebruik de hoogteluidsprekers voor en achter voor weergave via Dolby Atmos of DTS:X.
Gebruik hoogteluidsprekers voor en surround hoogteluidsprekers voor weergave via Auro-3D.

U kunt deze combinatie selecteren wanneer “Vloer” - “indeling” in het menu op “5-kan.” of “5-kan. & SB”staat. koppeling
