13.1-kanaals luidsprekers aansluiten

Dit systeem dat is gebaseerd op een 5.1-kanaals systeem, speelt maximaal 13.1-kanaals bronnen tegelijk af.

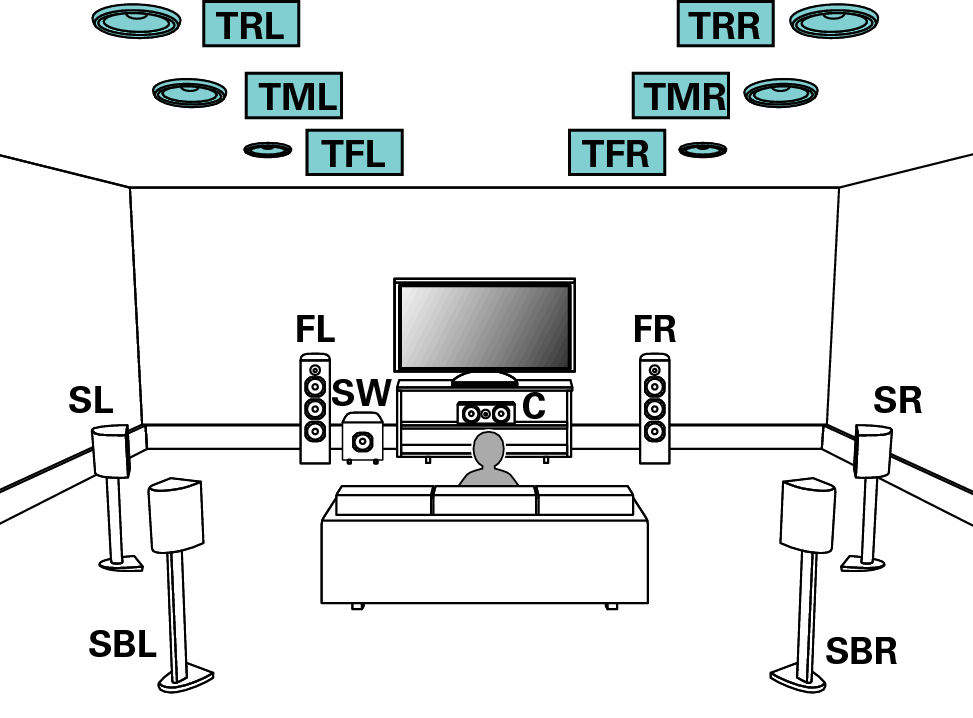

Voorbeeldaansluiting voor drie sets plafondluidsprekers

Pict SP Layout 13.1 TF TR TM

Stel “Vloer” - “indeling” in op “5-kan. & SB” en “Hoogteluidspr” op “6-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling

Conne SP 13.1 TF TR TM A110E3

U kan de combinatie van de HEIGHT1, HEIGHT2 en de HEIGHT3 kanalen wijzigen in de instellingen. koppeling

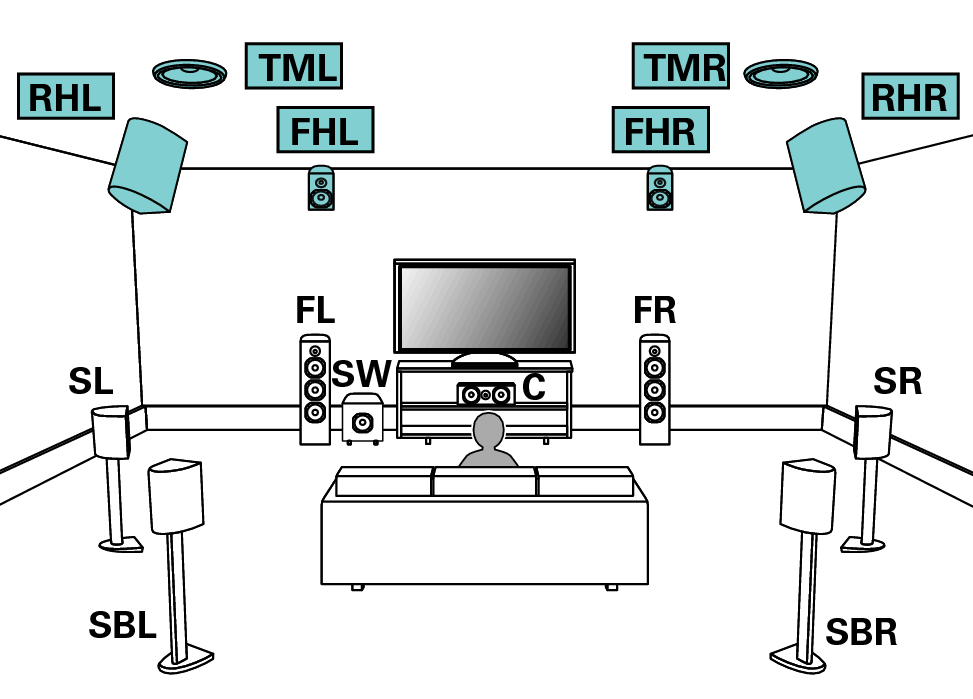

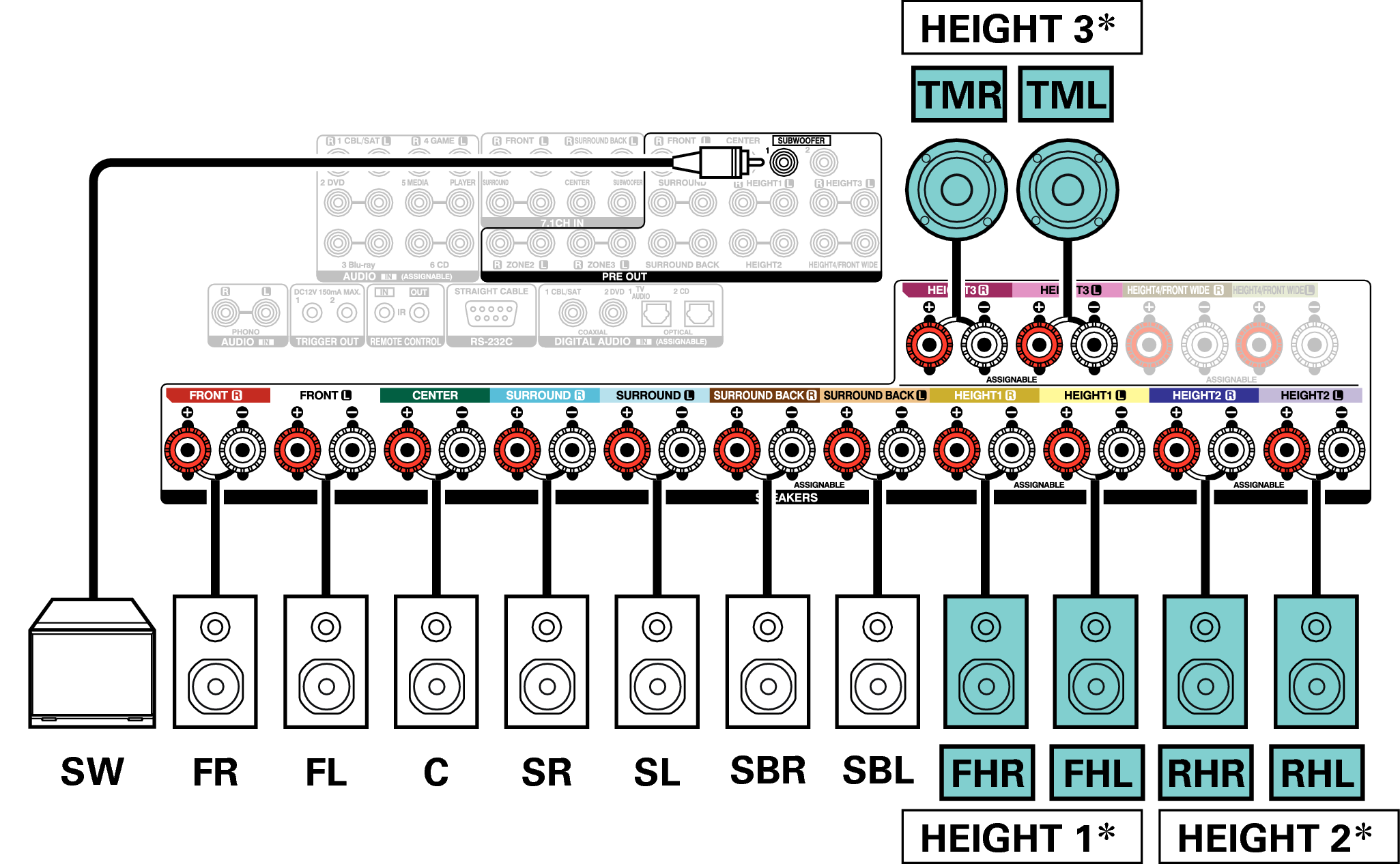

Voorbeeldaansluiting voor twee sets hoogteluidsprekers en een set plafondluidsprekers

Pict SP Layout 13.1 FH RH TM

Stel “Vloer” - “indeling” in op “5-kan. & SB” en “Hoogteluidspr” op “6-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling

Conne SP 13.1 FH RH TM A110E3

U kan de combinatie van de HEIGHT1, HEIGHT2 en de HEIGHT3 kanalen wijzigen in de instellingen. koppeling

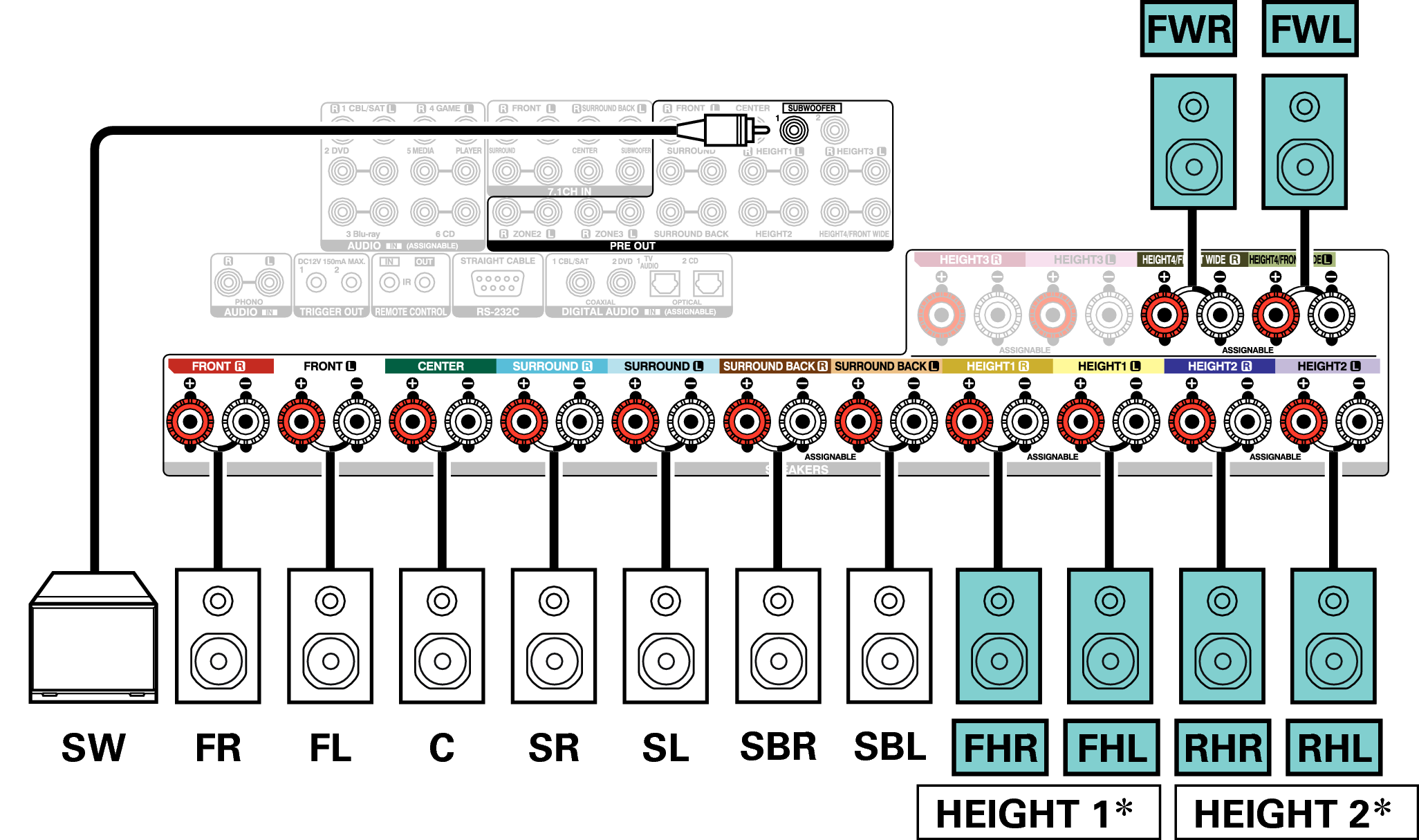

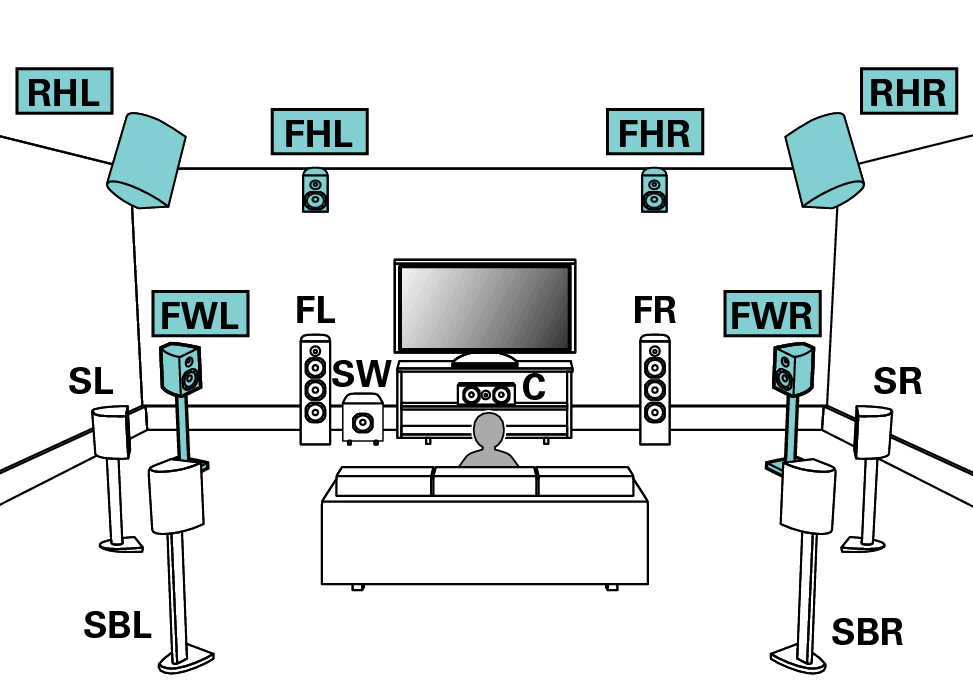

Voorbeeldaansluiting voor twee sets hoogteluidsprekers en een set brede voorluidsprekers

Pict SP Layout 13.1 FH RH FW

Stel “Vloer” - “indeling” in op “5-k. & SB & FW” en “Hoogteluidspr” op “4-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling

Conne SP 13.1 FH RH FW A110E3

U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling

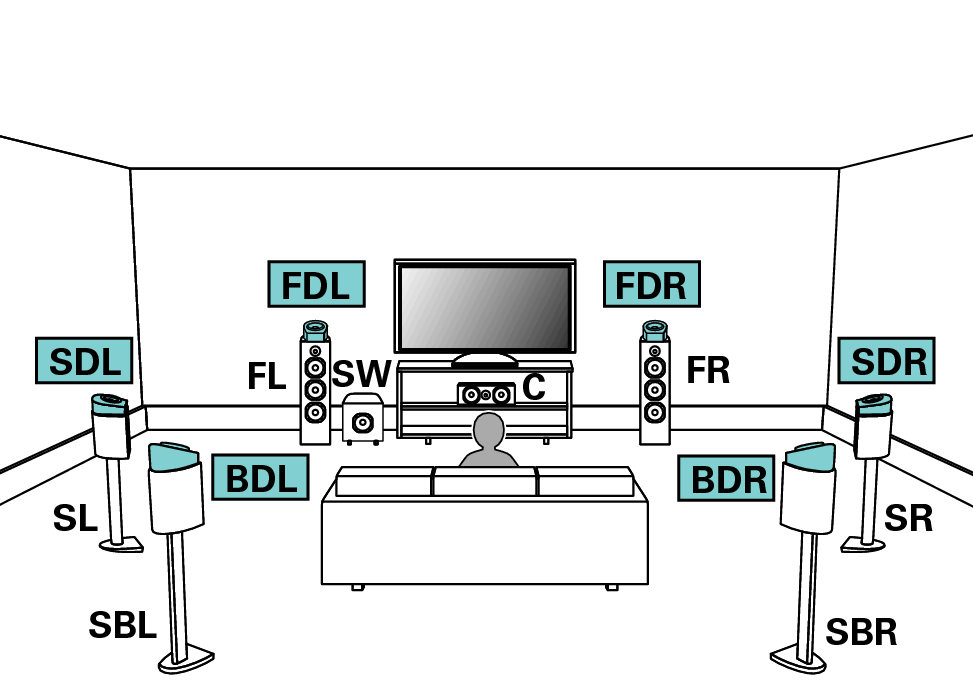

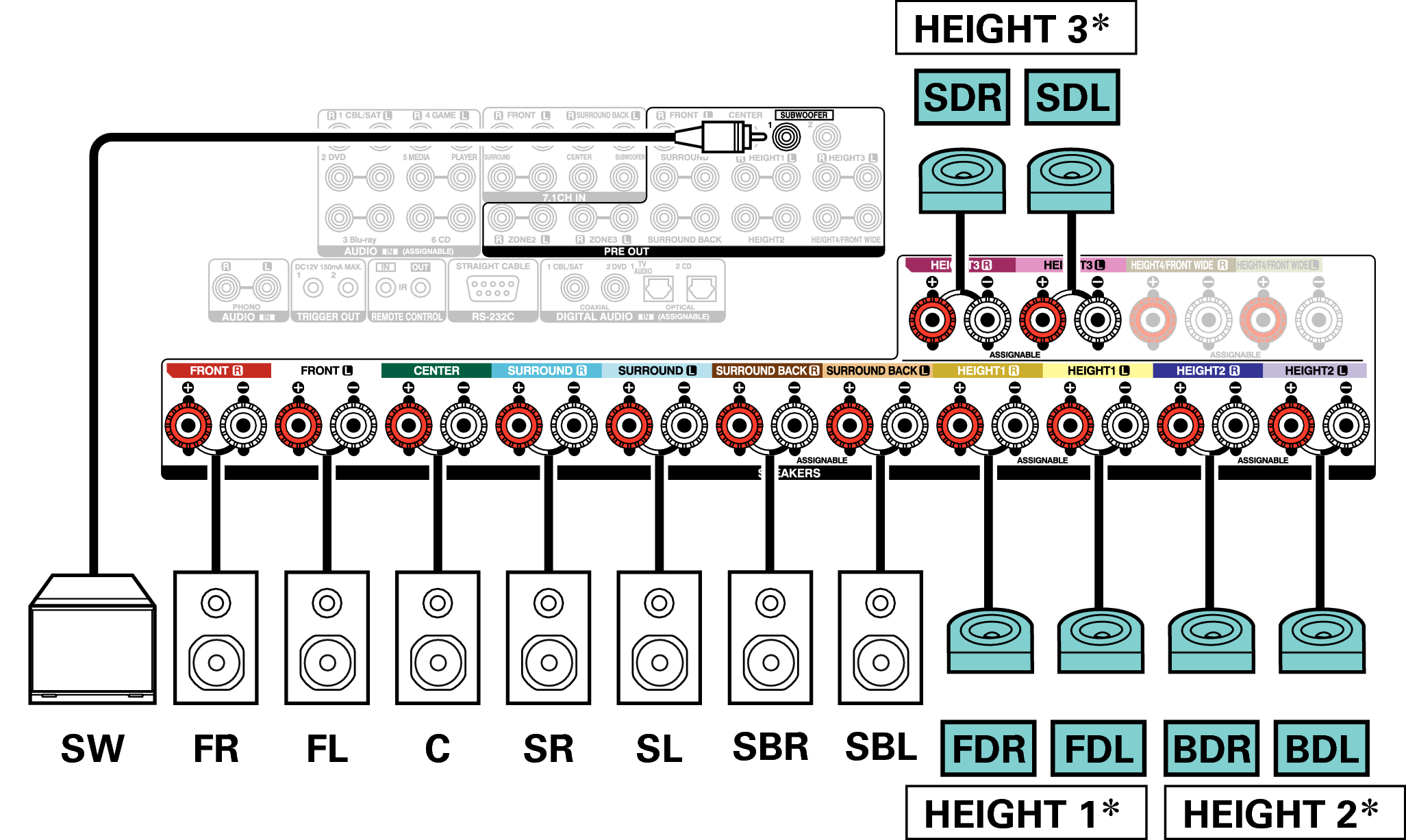

Voorbeeldaansluiting voor drie sets Dolby Atmos Enabled-luidsprekers

Pict SP Layout 13.1 FD SD BD

Stel “Vloer” - “indeling” in op “5-kan. & SB” en “Dolby luidspr” op “6-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling, koppeling

Conne SP 13.1 FD SD BD A110E3

U kan de combinatie van de HEIGHT1, HEIGHT2 en de HEIGHT3 kanalen wijzigen in de instellingen. koppeling

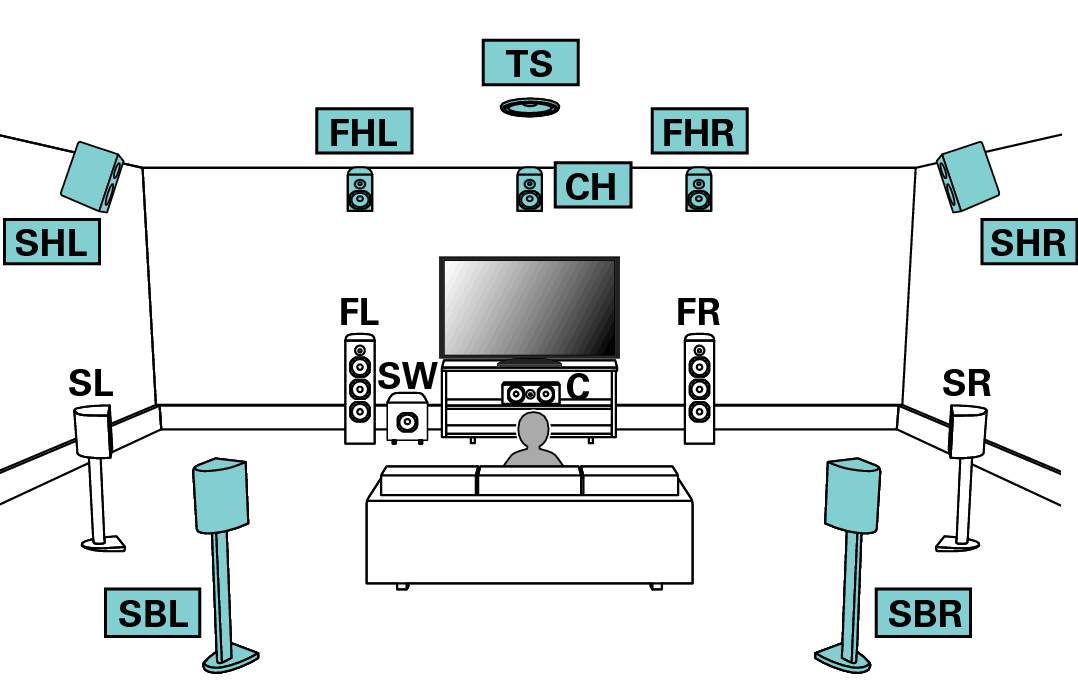

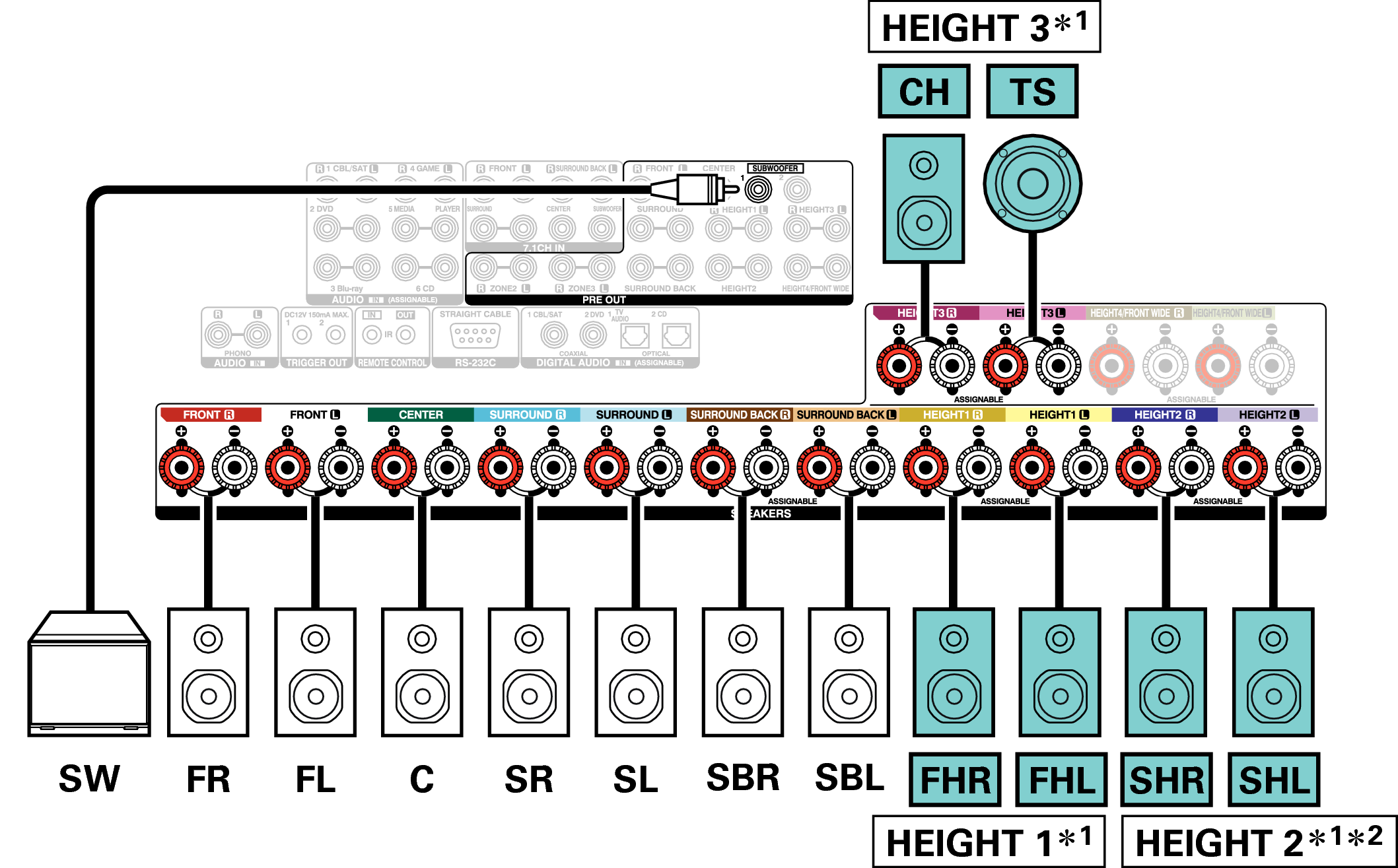

Voorbeeldaansluiting voor het Auro-3D 13.1-kanaals systeem

Deze luidsprekerconfiguratie is geoptimaliseerd voor Auro-3D-weergave.

Pict SP Layout 13.1 Auro

Stel “Vloer” - “indeling” in op “5-kan. & SB” en “Hoogteluidspr” op “6-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling
Stel vervolgens “Hoogte” - “Voorindeling” in op “Front Height & Center Height” en “Mid. indeling” op “Surr. Height & Top Surround”. koppeling

Conne SP 13.1 Auro A110E3

U kan de combinatie van de HEIGHT1, HEIGHT2 en de HEIGHT3 kanalen wijzigen in de instellingen. koppeling

Voor de beste Auro-3D-ervaring zijn surround hoogteluidsprekers aanbevolen, maar u kunt ze vervangen door hoogteluidsprekers achter van een Dolby Atmos luidsprekerinstallatie in plaats van Surround hoog luidsprekers.
