Voordat u de luidsprekers aansluit

OPMERKING

Trek de stekker van het netsnoer uit het stopcontact voordat u de luidsprekers aansluit. Schakel ook de subwoofer uit.

Sluit de luidsprekerkabels zodanig aan, dat er geen kerndraden uit de luidsprekeraansluitingen steken. Het beveiligingscircuit kan geactiveerd worden wanneer de kerndraden in contact komen met het achterpaneel of wanneer de + en – draden met elkaar contact maken. (Beveiligingscircuitkoppeling)

Raak de luidsprekeraansluitingen nooit aan terwijl het netsnoer is aangesloten. Dit kan een elektrische schok veroorzaken. Wanneer “Setup assistent” (bladzijde 9 in de afzonderlijke “Snelhandleiding”) wordt uitgevoerd, volgt u de instructies op het scherm “Setup assistent” voor de aansluitingen. (Er wordt geen stroom geleverd naar de luidsprekersaansluitingen terwijl de “Setup assistent” actief is.)

Gebruik luidsprekers met een impedantie van 4 – 16 Ω/ohm.

OPMERKING

Voer de volgende instellingen uit wanneer u een luidspreker gebruikt met een impedantie van 4 – 6 Ω/ohm.

Houd STATUS en ZONE3 SOURCE op het hoofdtoestel minstens 3 seconden samen ingedrukt.

Flower Mark Video Format < PAL>” verschijnt op het display.

Gebruik shirosankaku of shirosankaku-Reverse drie keer op de hoofdeenheid.

Flower Mark Sp. Impedance <8ohms>” verschijnt op het display.

Gebruik White-Arrow-Left of White-Arrow-Right op het hoofdtoestel om de impedantie te selecteren.

8ohms
(Standaard) :

Selecteer wanneer de impedantie voor alle aangesloten luidsprekers 8 Ω/ohm of hoger is.

6ohms:

Selecteer wanneer de impedantie voor elk van de aangesloten luidsprekers 6 Ω/ohm is.

4ohms:

Selecteer wanneer de impedantie voor elk van de aangesloten luidsprekers 4 Ω/ohm is.

Druk op ENTER op het hoofdtoestel om de instelling te voltooien.

De luidsprekerkabels aansluiten

Controleer de kanalen links (L) en rechts (R) en de polariteiten + (rood) en – (zwart) op de luidsprekers die op dit toestel worden aangesloten, en zorg dat u de kanalen en polariteiten correct aansluit.

Pel ongeveer 10 mm van de omhulling van het uiteinde van de luidsprekerkabel en draai de kerndraad stevig of sluit het uiteinde vast.
Connection-spCable1
Draai de luidsprekeraansluiting linksom om deze los te maken.
Connection-spCable2
Stop de kerndraad van de luidsprekerkabel in de greep in de luidsprekeraansluiting.
Connection-spCable3
Draai de luidsprekeraansluiting rechtsom om deze vast te maken.
Connection-spCable4

De subwoofer aansluiten

Gebruik een subwooferkabel om de subwoofer aan te sluiten. Er kunnen twee subwoofers op dit toestel worden aangesloten.

Om twee subwoofers te gebruiken, stelt u “Subwoofer” in op “2 luidspr.” via de instelling “Luidspr. config.”. koppeling

Het niveau en de afstand kunnen afzonderlijk worden ingesteld voor Subwoofer 1 en Subwoofer 2.

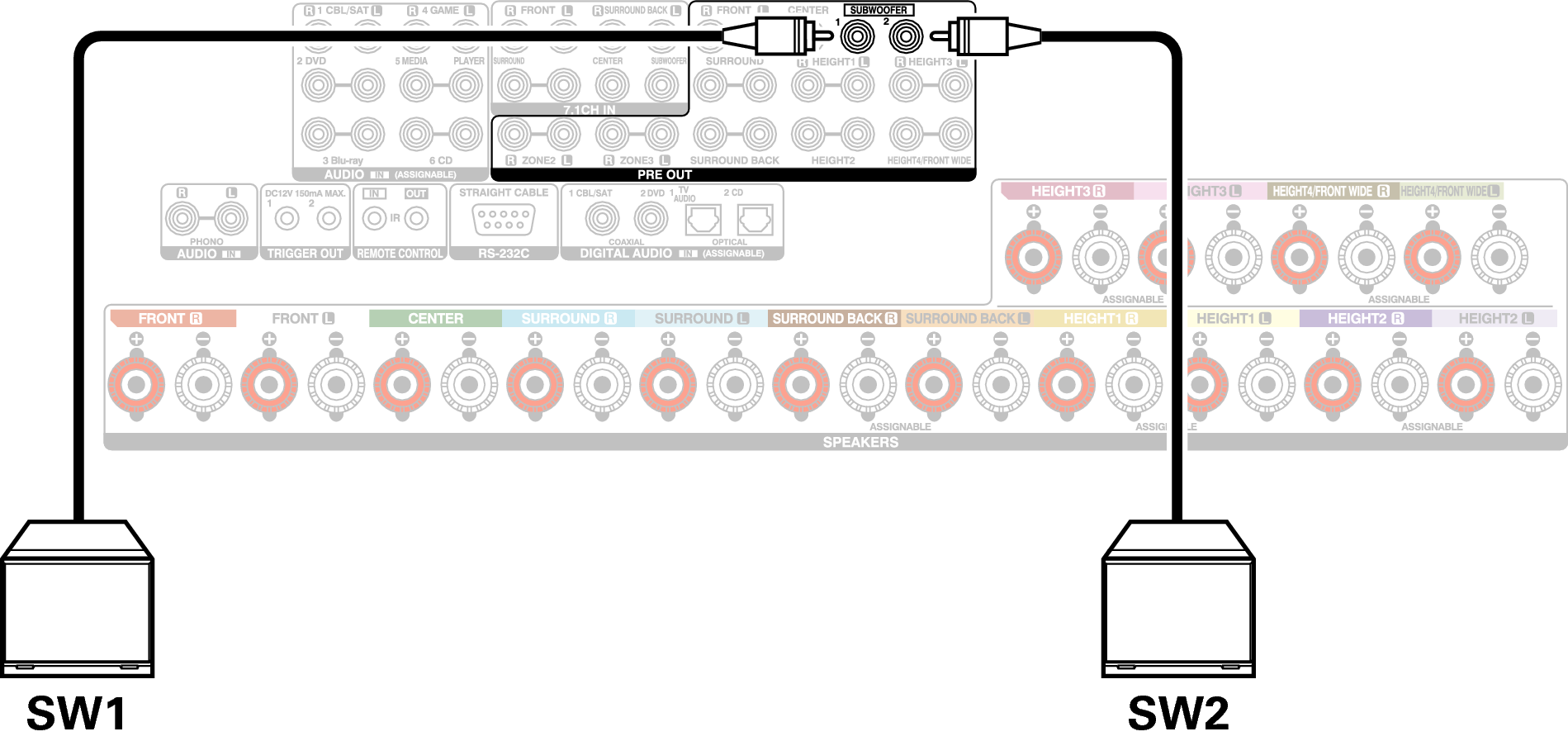

Conne SW2 A110E3

Over de kabellabels (meegeleverd) voor kanaalidentificatie

De kanaalweergavesectie voor luidsprekeraansluitingen op het achterpaneel, is met een kleur gecodeerd zodat elk kanaal identificeerbaar is.

Bevestig het kabellabel dat overeenkomt met elke luidspreker op elke luidsprekerkabel. Dit maakt het voor u gemakkelijk de juiste kabel aan te sluiten op de luidsprekeraansluitingen op het achterpaneel.

Luidspreker

Color

FRONT L

Wit

FRONT R

Rood

CENTER

Groen

SURROUND L

Lichtblauw

SURROUND R

Blue

SURROUND BACK L

Beige

SURROUND BACK R

Bruin

FRONT WIDE L

Glasgroen

FRONT WIDE R

Olijfgroen

FRONT HEIGHT L

Lichtgeel

FRONT HEIGHT R

Geel

TOP FRONT L

Lichtgeel

TOP FRONT R

Geel

TOP MIDDLE L

Roze

TOP MIDDLE R

Magenta

TOP REAR L

Lichtpaars

TOP REAR R

Paars

SURROUND HEIGHT L

Roze

SURROUND HEIGHT R

Magenta

REAR HEIGHT L

Lichtpaars

REAR HEIGHT R

Paars

TOP SURROUND

Glasgroen

CENTER HEIGHT

Olijfgroen

FRONT DOLBY L

Lichtgeel

FRONT DOLBY R

Geel

SURROUND DOLBY L

Roze

SURROUND DOLBY R

Magenta

BACK DOLBY L

Lichtpaars

BACK DOLBY R

Paars

SUBWOOFER 1

Zwart

SUBWOOFER 2

Zwart

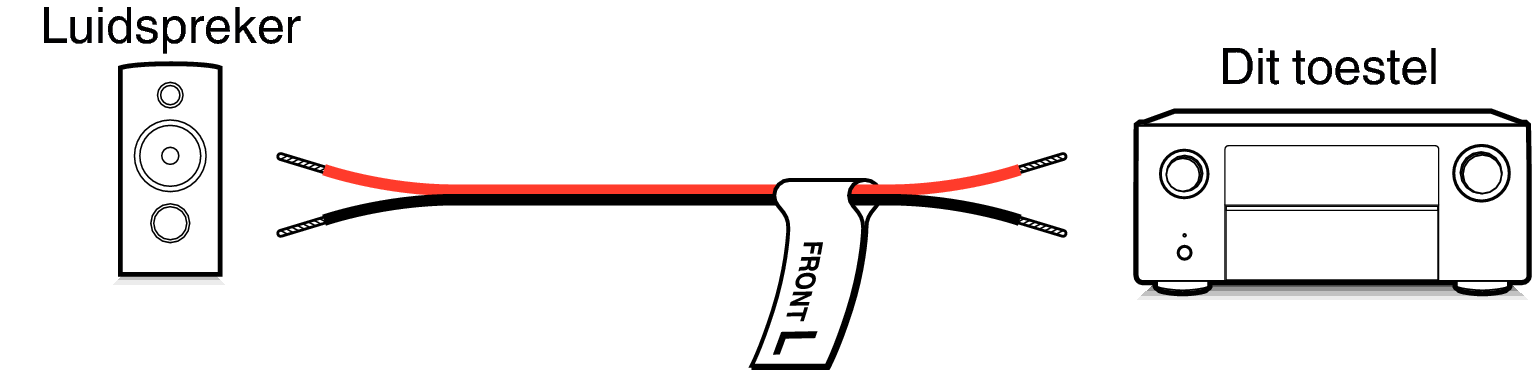

Bevestig het kabellabel voor elk kanaal aan de luidsprekerkabel, zoals weergegeven in het schema.

Raadpleeg de tabel en bevestig het label aan elke luidsprekerkabel.

Maak vervolgens de aansluiting zodat de kleur van de luidsprekerterminal overeenkomt met deze van het kabellabel.

Bracket Open Het kabellabel bevestigen Bracket Close
