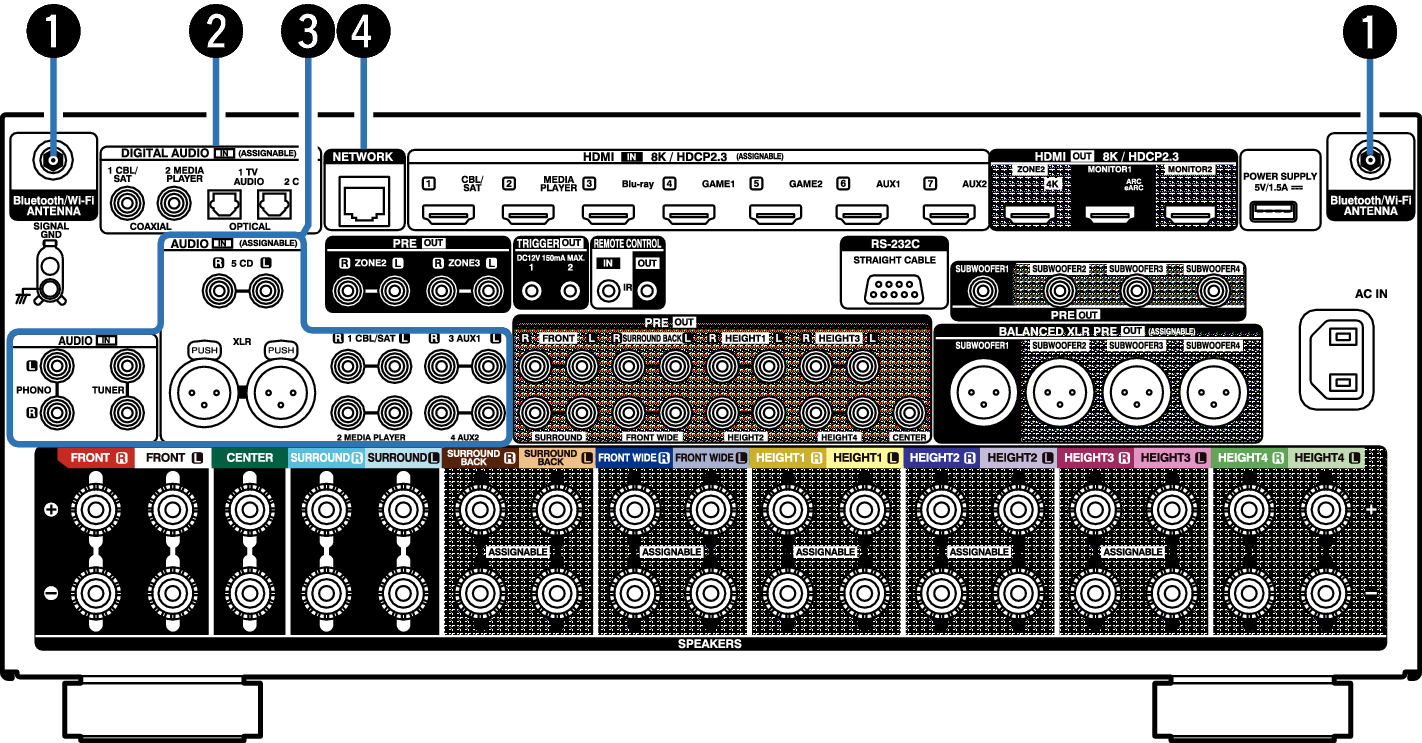

Achterpaneel
Antenne-aansluitingen Bluetooth/draadloos LAN
Wordt gebruikt voor het aansluiten van de bijgeleverde externe antennes voor Bluetooth/draadloze verbinding wanneer u een verbinding maakt met een netwerk via een draadloos LAN of wanneer u een verbinding maakt met een handheld apparaat via Bluetooth. koppeling

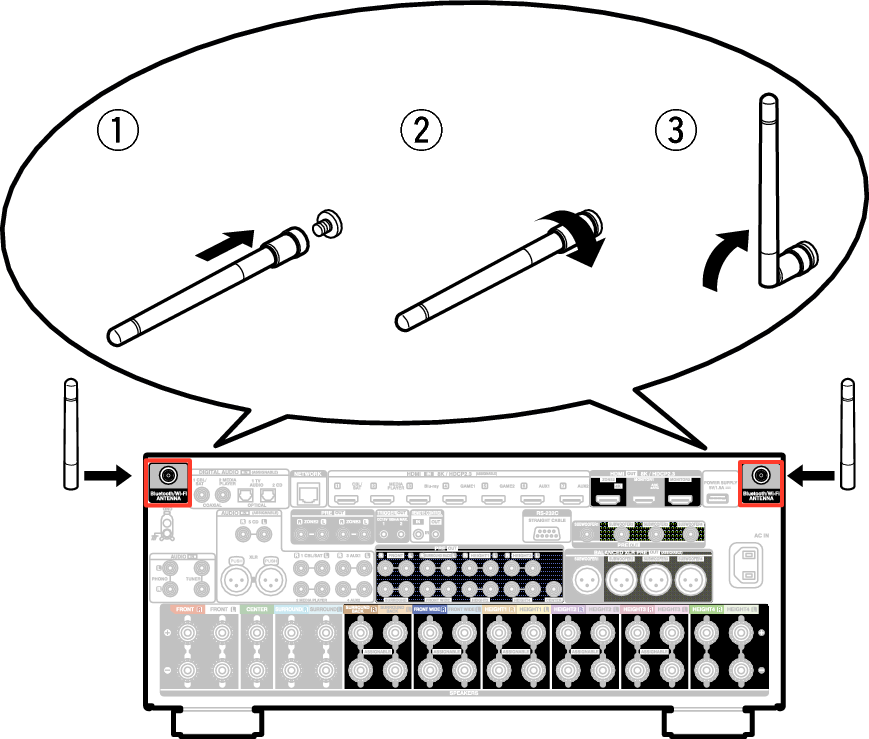

Plaats de externe antennes voor Bluetooth/draadloze verbinding uitgelijnd op de schroefaansluiting op de achterkant.
Draai rechtsom tot alle antennes volledig zijn aangesloten.
Draai de antenne omhoog voor de beste ontvangst.
Digitale audio-aansluitingen (DIGITAL AUDIO)
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met digitale audio-aansluitingen.
Analoge audio-aansluitingen (AUDIO)
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met analoge audio-aansluitingen.
NETWORK-aansluiting
Wordt gebruikt voor het aansluiten van een LAN-kabel wanneer wordt aangesloten op een bekabeld LAN-netwerk. koppeling

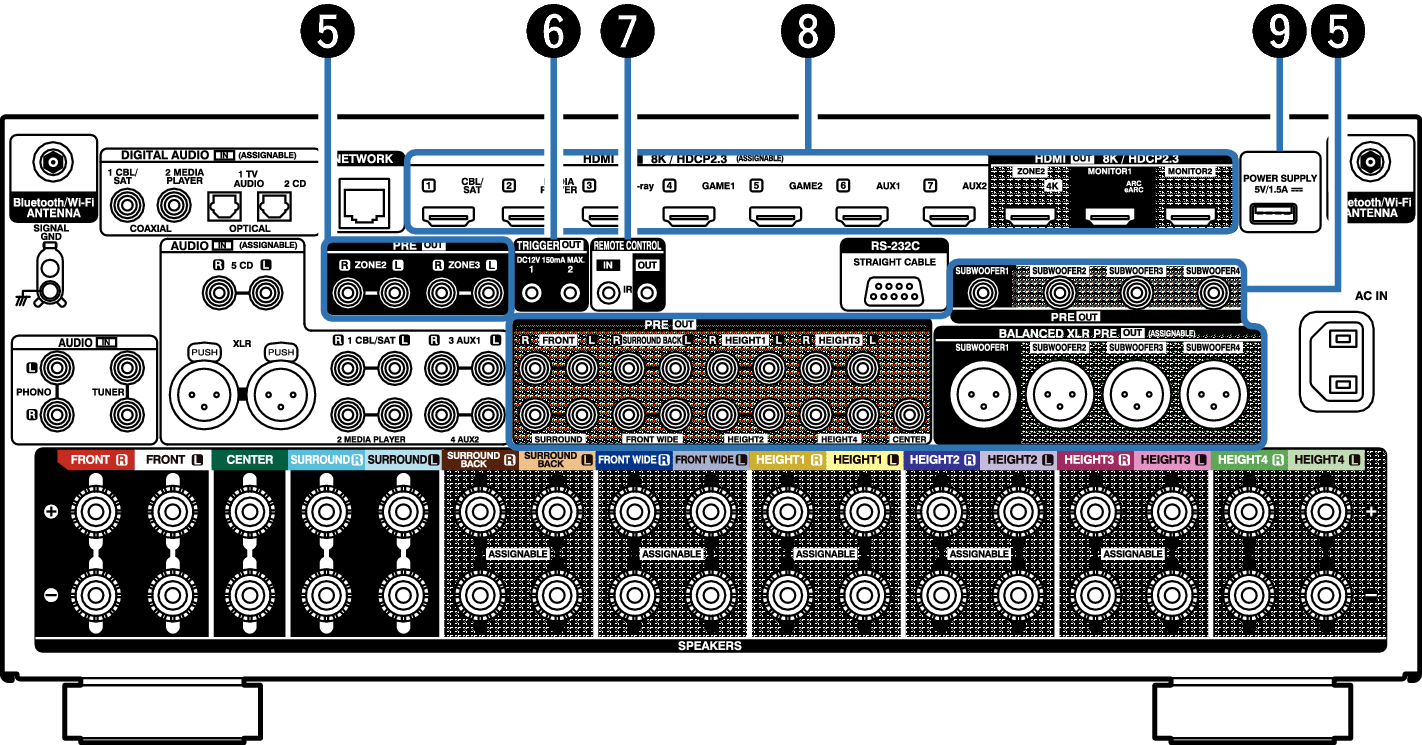

PRE OUT-aansluitingen
Wordt gebruikt voor het aansluiten van een subwoofer met een ingebouwde versterker of een externe stroomversterker.
TRIGGER OUT-aansluitingen
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met de triggerfunctie. koppeling
REMOTE CONTROL-aansluitingen
Wordt gebruikt voor het aansluiten van infrarood ontvangers/zenders om dit toestel en externe apparaten te bedienen vanaf een andere kamer. koppeling
HDMI-aansluitingen
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met HDMI-aansluitingen.
USB-poort (POWER SUPPLY)
Kan gebruikt worden om mediaspelers voor streaming enz. in te schakelen.

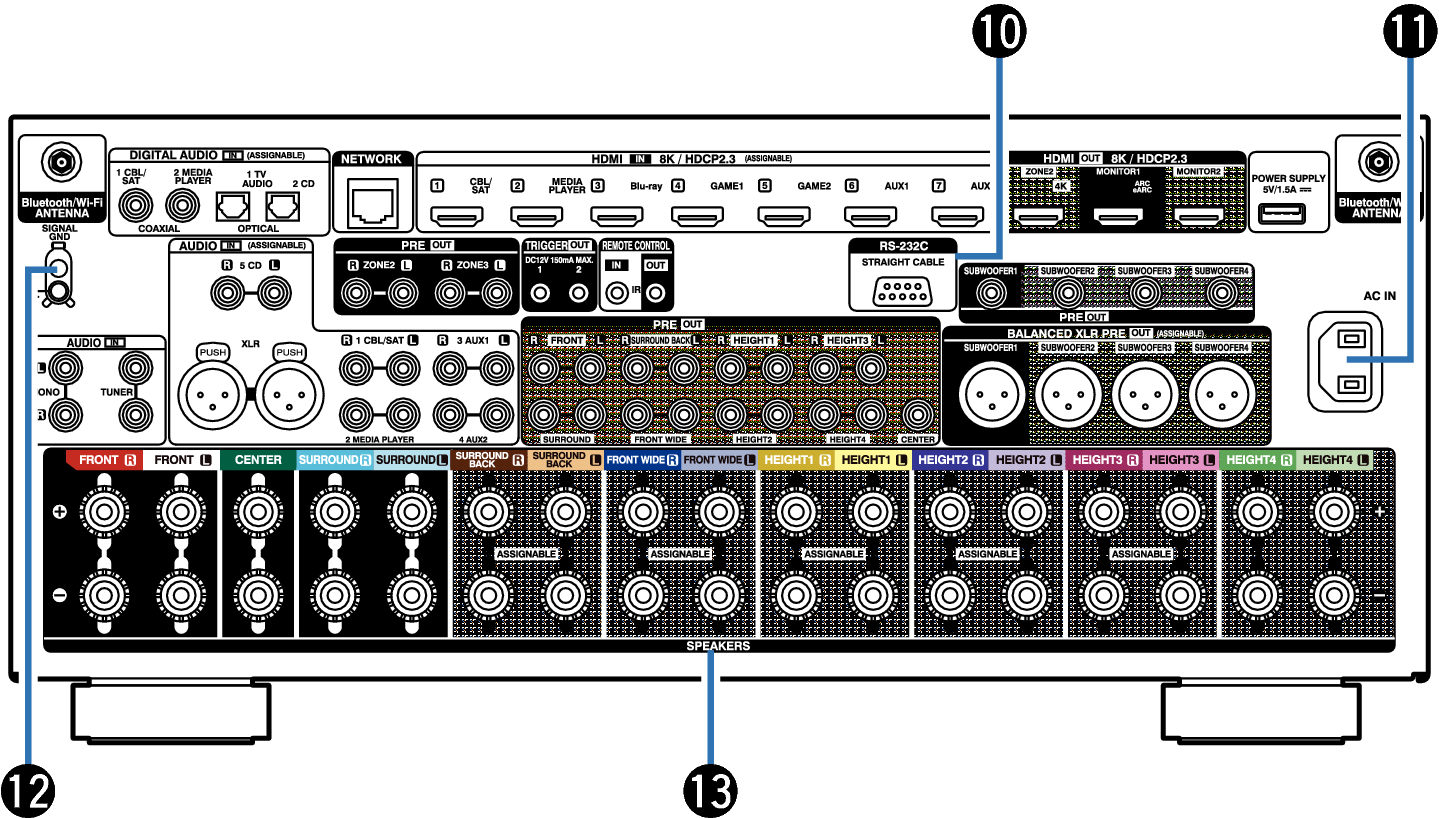

RS-232C-aansluiting
Wordt gebruikt voor het aansluiten van controller voor thuisautomatisering die zijn uitgerust met RS-232C-aansluitingen. Raadpleeg de gebruiksaanwijzing van de controller voor thuisautomatisering voor meer informatie over de seriële besturing van dit toestel.
Voer de onderstaande bediening van tevoren uit.
Schakel de netspanning van dit toestel in.
Schakel de netspanning van dit toestel uit vanaf de externe bedieningsconsole.
Controleer of dit toestel stand-by wordt gezet.
AC Netingang (AC IN)
Wordt gebruikt voor het aansluiten van het netsnoer. koppeling
SIGNAL GND-aansluiting
Wordt gebruikt voor het aansluiten van een aardingskabel voor de platenspeler. koppeling
Luidsprekeraansluitingen (SPEAKERS)
Wordt gebruikt voor het aansluiten van luidsprekers. koppeling
OPMERKING
Raak de binnenste pinnen van de aansluitingen op het achterpaneel niet aan. Elektrostatische lading kan permanente schade aan de eenheid veroorzaken.
