13.1-kanaals luidsprekers aansluiten

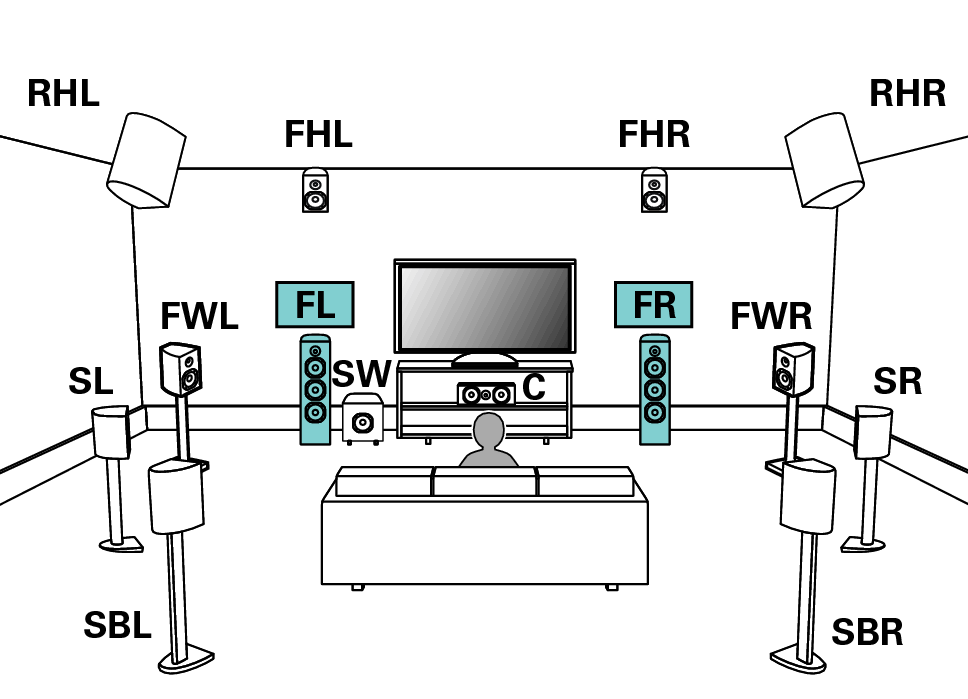

Voorbeeldschema wanneer u de surround achterluidspreker, de voor-breed luidspreker en twee sets hoog-luidsprekers gebruikt

Pict SP Layout 13.1 FH RH FW1

Voor elke luidsprekeraansluiting raadpleegt u het volgende.

Luidsprekers aansluiten op de luidsprekeraansluitingenkoppeling

Een externe voedingsversterker aansluitenkoppeling

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Surround Back: 2 luidspr.
Front Wide: Ja
Height-luidsprekers: 4 luidspr.
Voorindeling: Front Height
Achterindeling: Rear Height
Subwoofers: 1 luidspr.

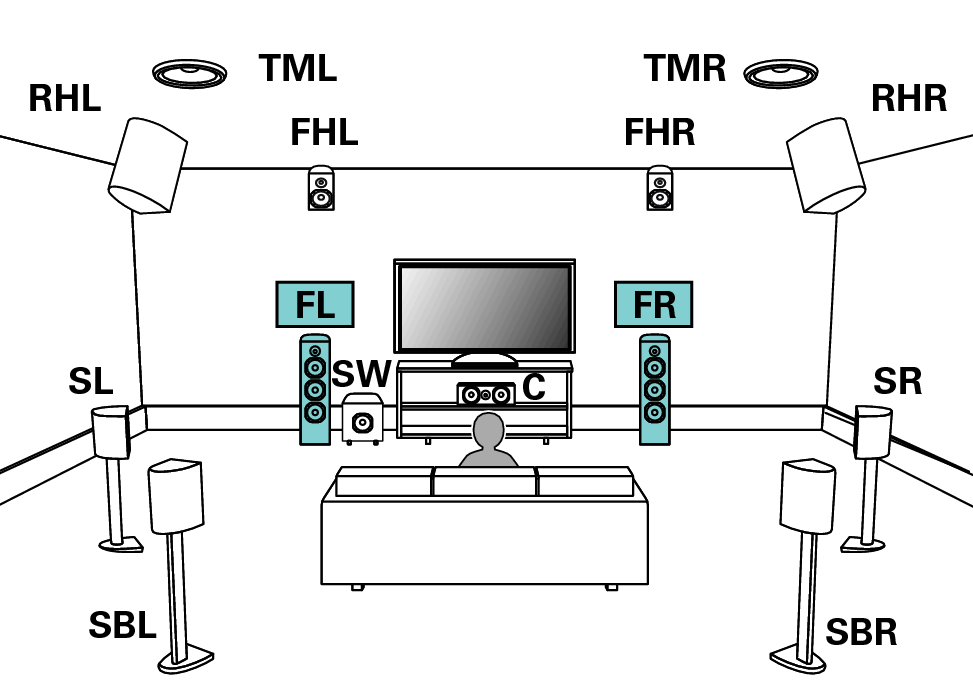

Voorbeeldschema wanneer u de surround achterluidspreker en drie sets hoog-luidsprekers gebruikt

Pict SP Layout 13.1 FH RH TM1

Voor elke luidsprekeraansluiting raadpleegt u het volgende.

Luidsprekers aansluiten op de luidsprekeraansluitingenkoppeling

Een externe voedingsversterker aansluitenkoppeling

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Surround Back: 2 luidspr.
Height-luidsprekers: 6 luidspr.
Voorindeling: Front Height
Mid. indeling: Top Middle
Achterindeling: Rear Height
Subwoofers: 1 luidspr.

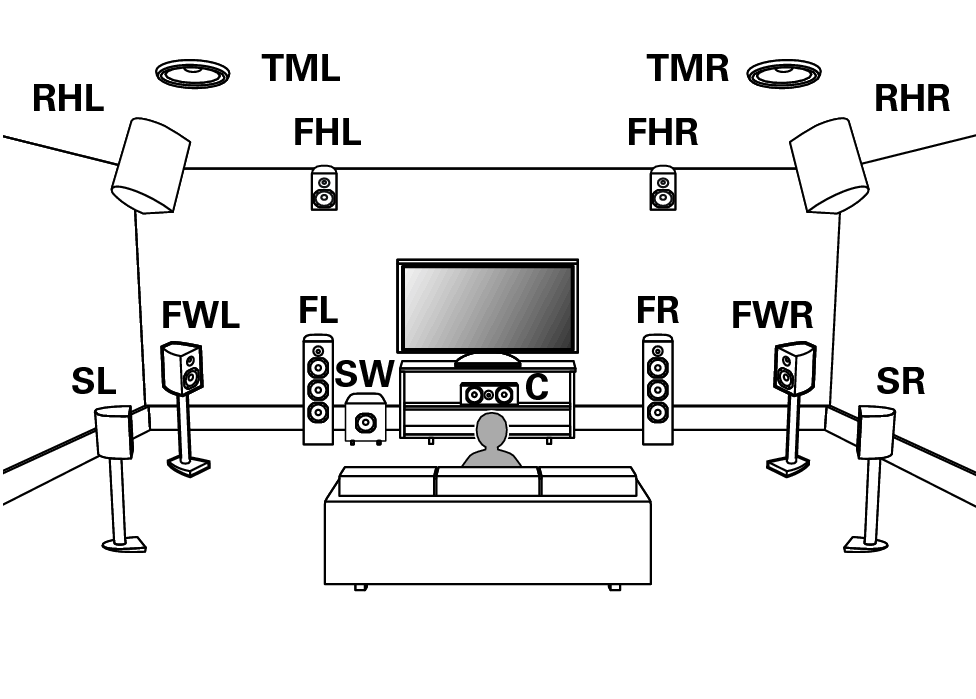

Voorbeeldschema wanneer u voor-breed luidsprekers en drie sets hoog-luidsprekers gebruikt

Pict SP Layout 13.1 FW RH TM1

Voor elke luidsprekeraansluiting raadpleegt u het volgende.

Luidsprekers aansluiten op de luidsprekeraansluitingenkoppeling

Een externe voedingsversterker aansluitenkoppeling

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Front Wide: Ja
Height-luidsprekers: 6 luidspr.
Voorindeling: Front Height
Mid. indeling: Top Middle
Achterindeling: Rear Height
Subwoofers: 1 luidspr.

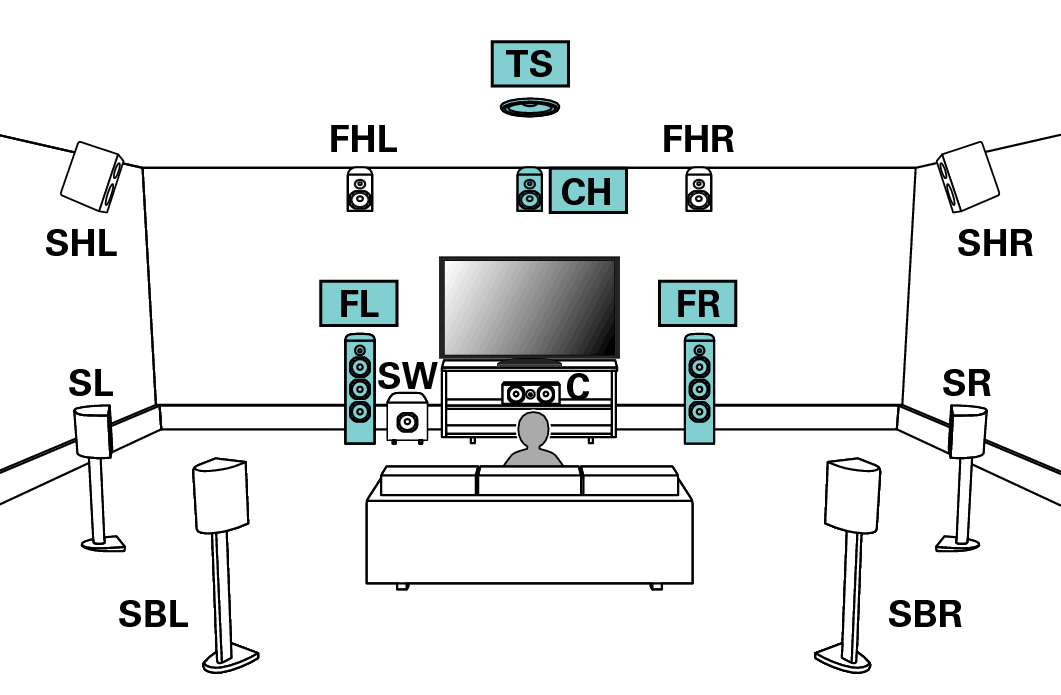

Voorbeeldschema voor Auro-3D 13.1-kanaals systeem

Deze luidsprekerconfiguratie is geoptimaliseerd voor Auro-3D-weergave.

Pict SP Layout 13.1 Auro1

Voor elke luidsprekeraansluiting raadpleegt u het volgende.

Luidsprekers aansluiten op de luidsprekeraansluitingenkoppeling

Een externe voedingsversterker aansluitenkoppeling

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Surround Back: 2 luidspr.
Height-luidsprekers: 6 luidspr.
Voorindeling: Front Height
Mid. indeling: Surround Height
Achterindeling: Nee
TS/CH: TS/CH
Subwoofers: 1 luidspr.

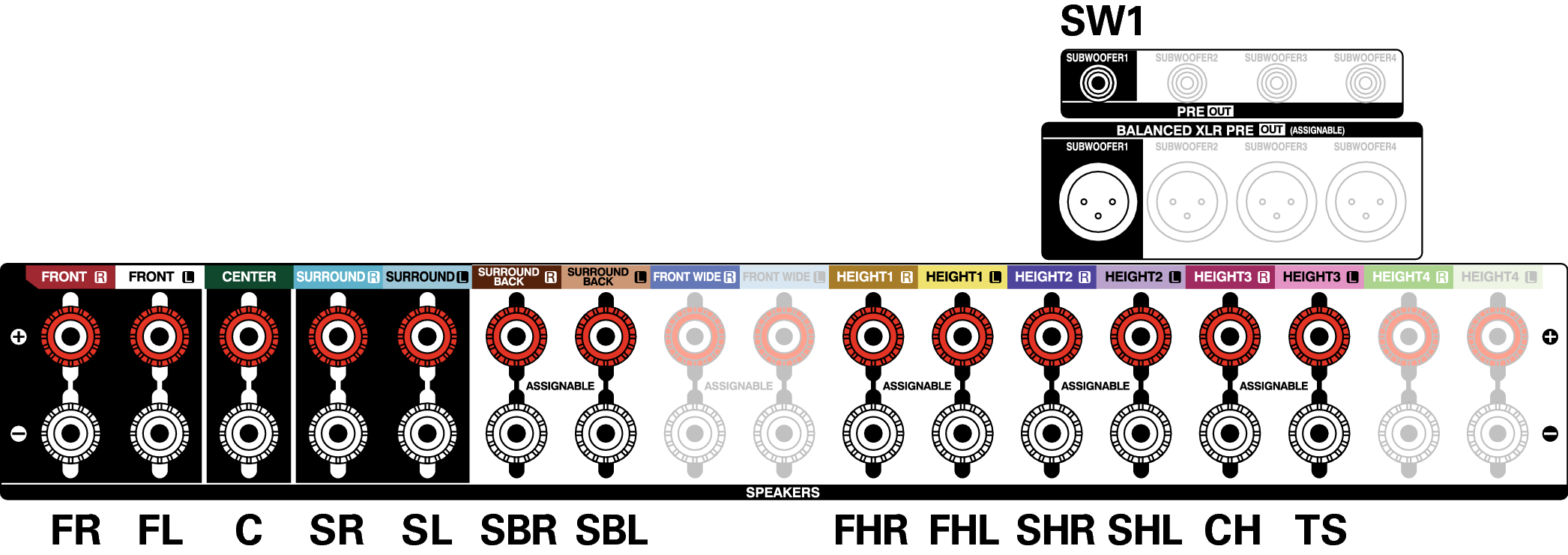

Conne SP 13.1_Auro A1H

Om twee sets hoog-luidsprekers te gebruiken met midden-hoog- en surround bovenluidsprekers, sluit u de midden hoog- en surround bovenluidsprekers aan op de HEIGHT 3-aansluiting.
