Dit toestel heeft een ingebouwde 15-kanaals stroomversterker. Naast het standaard 5.1-kanaals systeem, kunnen verschillende luidsprekersystemen worden geconfigureerd door de instellingen voor “Luidsprekerindeling” te wijzigen volgens de toepassing, zoals 7.1-kanaals systemen, bi-amp-aansluitingen en 2-kanaals systemen voor multizone-weergave. koppeling

Voer de “Luidsprekerindeling”-instellingen uit voor het aantal kamers en de te installeren luidsprekers. koppeling

Weergave luidspreker in elke zone			De bedieningsmodus instellen (“Verst. Toewijzen”)	Bladzijde aansluitingen
MAIN ZONE	ZONE2	ZONE3	De bedieningsmodus instellen (“Verst. Toewijzen”)	Bladzijde aansluitingen
5.1-kanaalsweergave	2-kanaals (pre-out)	2-kanaals (pre-out)	Kan worden ingesteld in alle “Verst. Toewijzen”-instellingen.	koppeling
7.1-kanaalsweergave				koppeling
9.1-kanaalsweergave			13.1ch + ZONE2	koppeling
11.1-kanaalsweergave			13.1ch + ZONE2	koppeling
13.1-kanaals afspelen (Dolby Atmos en Auro-3D)			15.1ch (Standaard)	koppeling
15.1-kanaals weergave voor Dolby Atmos			15.1ch (Standaard)	koppeling
15.1-kanaals voor Dolby Atmos en 13.1-kanaals voor Auro-3D			15.1ch (Standaard)	koppeling
13.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers)			13.1ch (Bi-Amp)	koppeling
7.1-kanaalweergave (bi-amp aansluiting van alle kanalen)			7.1ch Volledige Bi-Amp	koppeling
Tweede luidsprekers voor			13.1ch + Front B	koppeling
13.1-kanaals weergave	2-kanaals (luidsprekeruitgang)	2-kanaals (pre-out)	13.1ch + ZONE2	koppeling
13.1-kanaals weergave	2-kanaals (pre-out)	2-kanaals (luidsprekeruitgang)	13.1ch + ZONE3	koppeling
11.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers)	2-kanaals (luidsprekeruitgang)	2-kanaals (pre-out)	11.1ch (Bi-Amp) + ZONE2	koppeling
11.1-kanaalsweergave	2-kanaals (luidsprekeruitgang)	2-kanaals (luidsprekeruitgang)	11.1ch + ZONE2/3	koppeling
13.1-kanaals weergave	1-kanaals (luidsprekeruitgang)	1-kanaals (luidsprekeruitgang)	13.1ch + ZONE2/3-MONO	koppeling
15.1-kanaals weergave (door dit toestel te gebruiken als een voorversterker)	2-kanaals (pre-out)	2-kanaals (pre-out)	Voorversterker	koppeling

De geluidsmodus die kan worden geselecteerd, verschilt afhankelijk van de luidsprekerconfiguratie.

Op de volgende pagina’s vindt u standaard aansluitvoorbeelden.

Raadpleeg de voorbeeldaansluiting voor Voorbeeldschema voor Auro-3D 11.1-kanaals systeemkoppeling wanneer u Auro-3D met een 11.1-kanaal systeem afspeelt door middel van het standaard 5.1-kanaal systeem en de voor hoog-luidspreker, de surround hoog-luidspreker, surround boven- en midden hoog-luidspreker.
Bekijk ook de voorbeeldaansluiting voor Voorbeeldschema voor Auro-3D 13.1-kanaals systeemkoppeling wanneer u Auro-3D afspeelt met een 13.1-kanaals systeem door de surround achterluidspreker, surround bovenluidspreker en midden hoog-luidspreker toe te voegen.

Naast de aansluitingen die zijn beschreven in blz. koppeling - koppeling, ondersteunt dit toestel ook verschillende luidsprekeraansluitingen met de “Luidsprekerindeling” instelling.

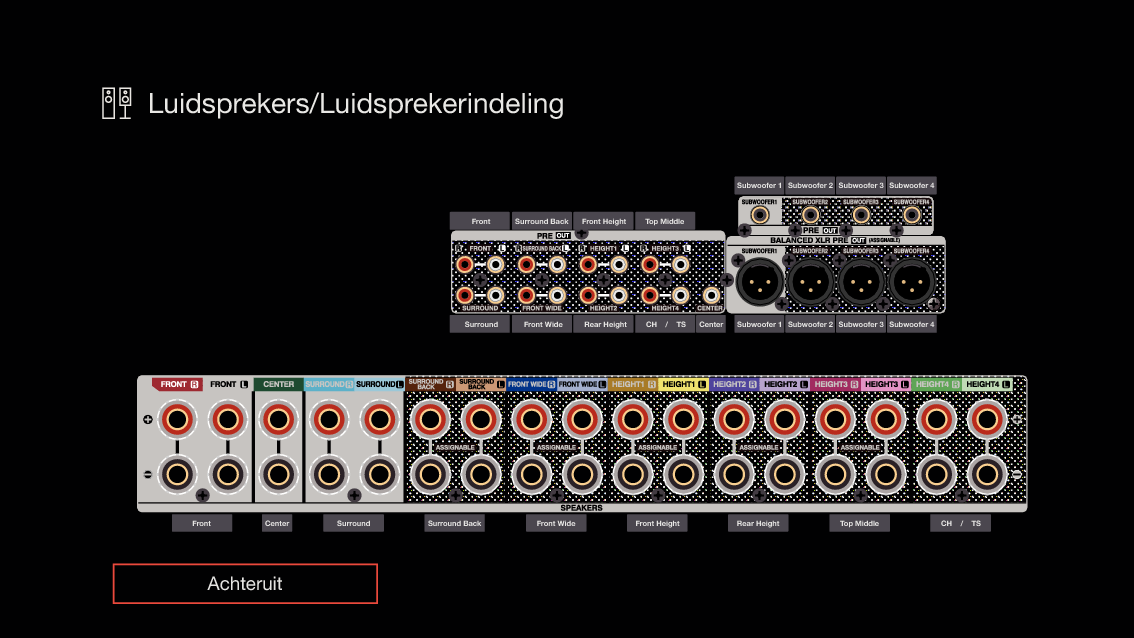

Raadpleeg ook het menuscherm in “Aansl.config.weerg.” op het instelscherm “Luidsprekerindeling” waar u kunt zien hoe verbindingen kunt maken in uw omgeving.
