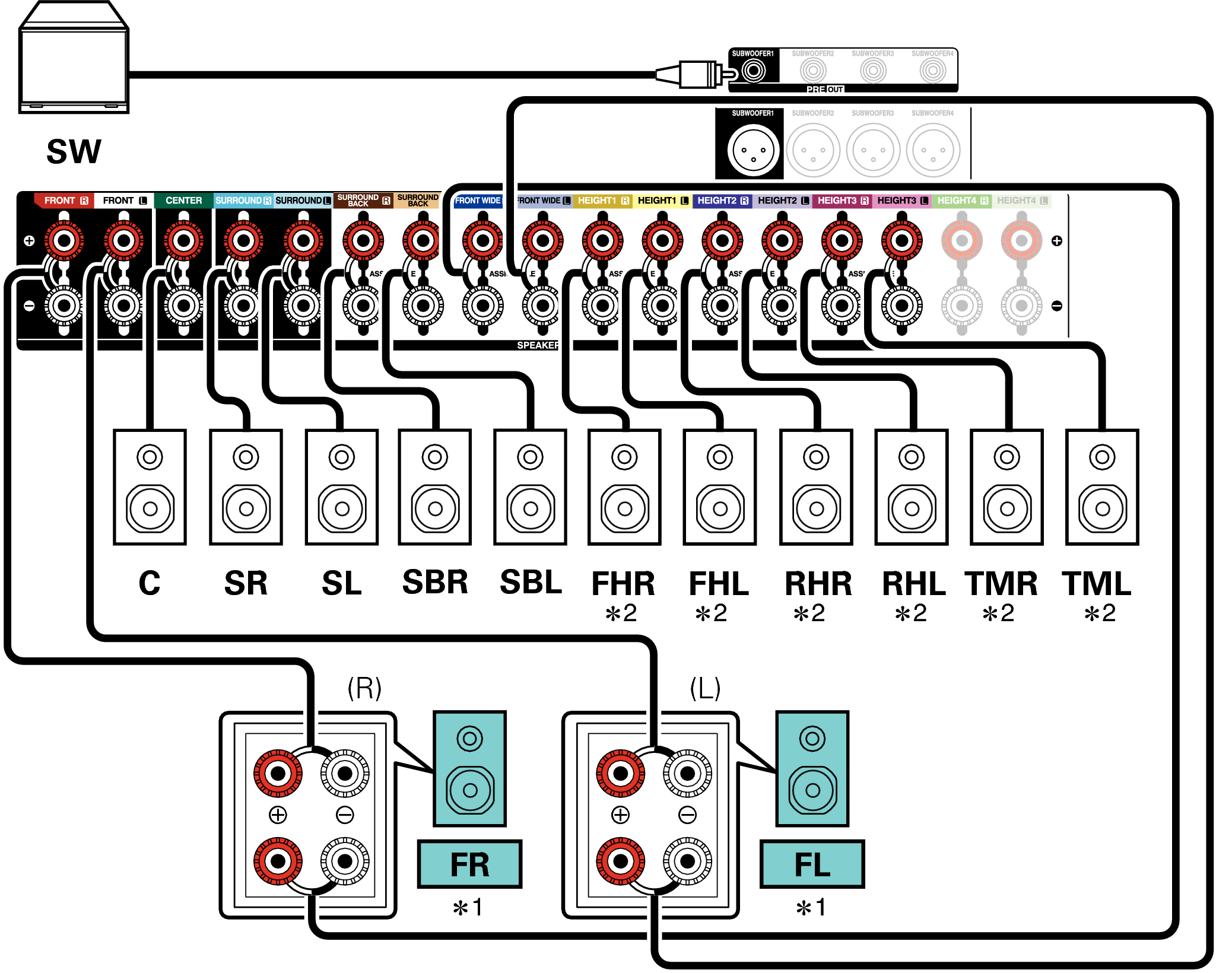

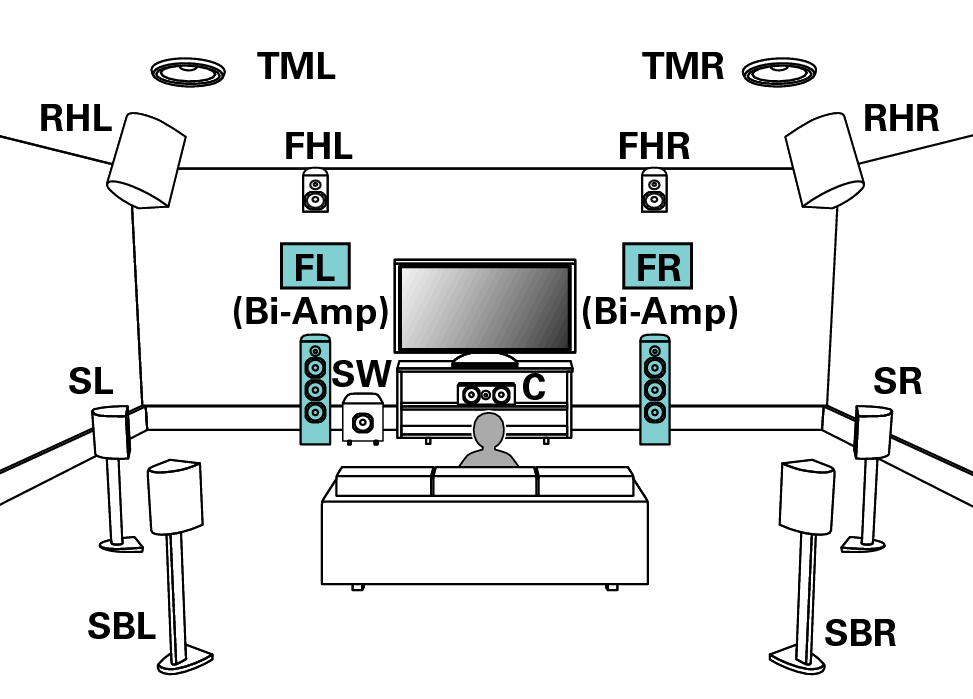

Dit systeem speelt 13.1-kanaals bronnen af. U kunt de Bi-amp aansluiting gebruiken voor de voorluidsprekers. Bi-Amp aansluiting is een methode voor het aansluiten van afzonderlijke versterkers op de tweeter- en de wooferaansluiting van een luidspreker die dubbele versterking ondersteunt. Via deze aansluiting is EMF (stroom die wordt geretourneerd zonder te worden uitgevoerd) achteruit mogelijk vanaf de woofer voor stroming in de tweeter zonder de geluidskwaliteit te beïnvloeden, produceert een hogere geluidskwaliteit.

OPMERKING

Denk er, bij het maken van bi-amp aansluitingen, aan de zekering of het snoer tussen de wooferaansluiting van de luidspreker en de tweeteraansluitingen te verwijderen.

De luidsprekeraansluitingen voor bi-amp-aansluitingen op de luidsprekers voor, verschillen afhankelijk van het MAIN ZONE-schema. Raadpleeg “Luidsprekerindeling” - “Bi-Amp”. koppeling

De hoogteluidsprekers, plafondluidsprekers en luidsprekers met Dolby Atmos Enabled kunnen worden aangesloten op de luidsprekeraansluitingen van HEIGHT1, HEIGHT2 en HEIGHT3. Stel de aan te sluiten luidspreker in vanuit de indeling-instellingen in het menu. koppeling

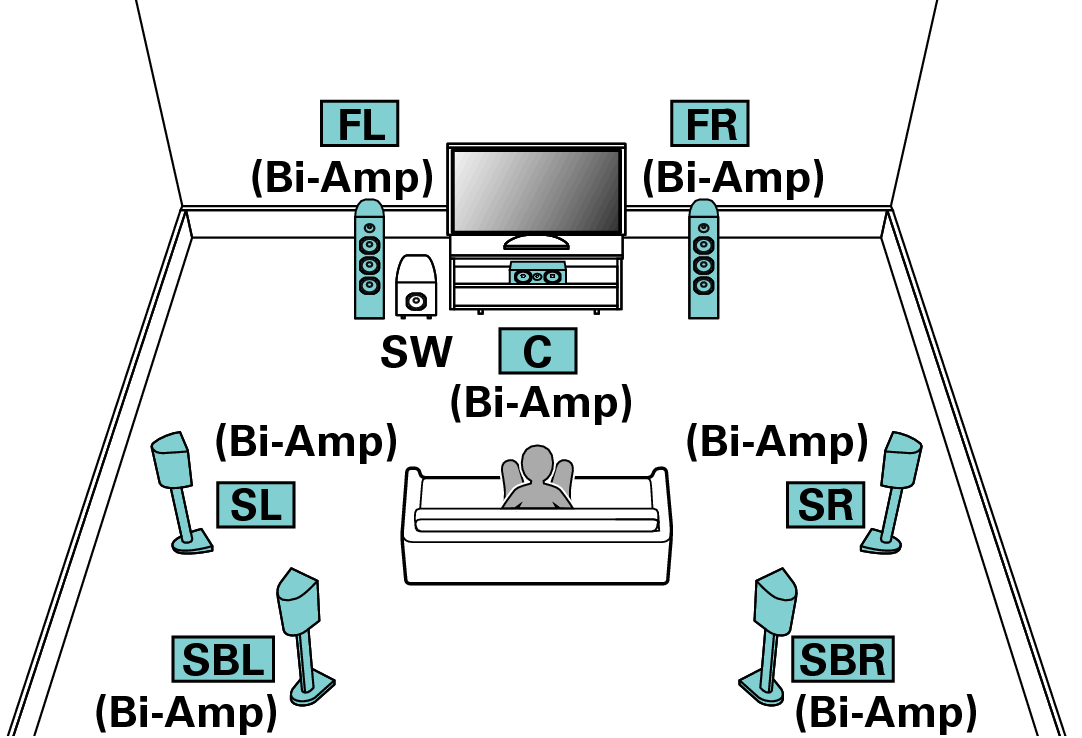

7.1-kanaalweergave: bi-amp aansluiting van alle luidsprekers

Dit systeem speelt 7.1-kanaals bronnen af.
Bi-amp aansluitingen zijn beschikbaar voor alle luidsprekers.

Naast het 7.1-kanaal systeem met surround-achterluidsprekers kan er ook een 7.1-kanaalsysteem van worden gemaakt met brede of hoge voorluidsprekers. Om dit te configureren, stel “Luidsprekerindeling” - “Verst. Toewijzen” in op “7.1ch Volledige Bi-Amp”. koppeling

Voor de instelling van “7.1ch Volledige Bi-Amp” variëren de aansluitingen afhankelijk van de luidsprekerindeling die wordt gebruikt. Sluit ze aan de hand van de onderstaande tabel aan.

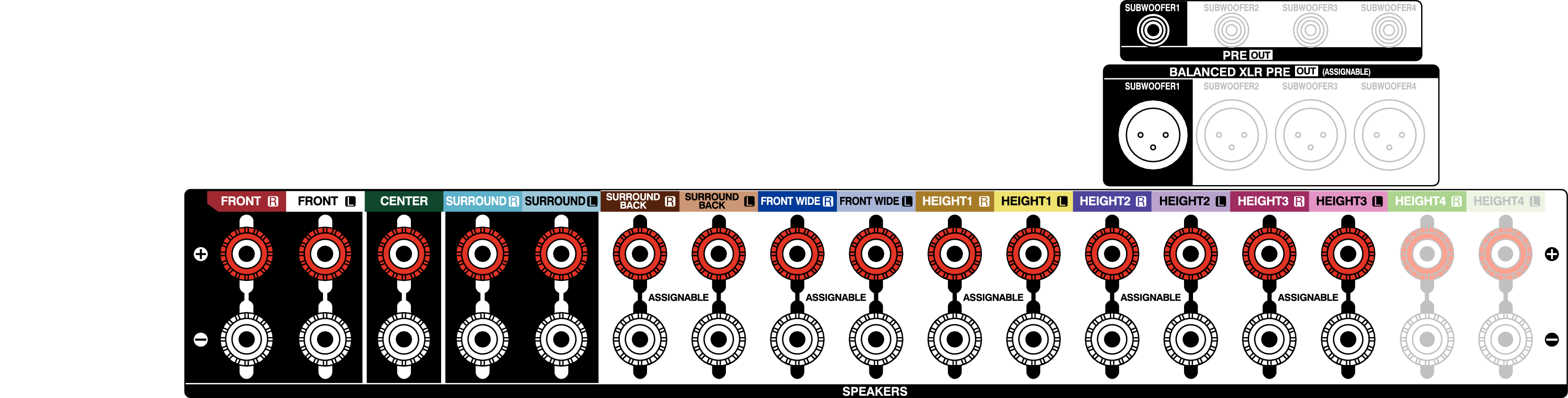

Audio uitgangssignaal van elke luidsprekeraansluiting

Raadpleeg onderstaande tabel, gebruik de luidsprekeraansluitingen die hetzelfde signaal uitzenden en maak een bi-amp-aansluiting.

Luidsprekerindeling	Luidsprekeraansluiting
Luidsprekerindeling	FRONT R	FRONT L	CENTER	SURROUND R	SURROUND L	SURROUND BACK R	SURROUND BACK L	FRONT WIDE R	FRONT WIDE L	HEIGHT 1 R	HEIGHT 1 L	HEIGHT 2 R	HEIGHT 2 L	HEIGHT 3 R	HEIGHT 3 L	HEIGHT 4 R	HEIGHT 4 L
5.1-kanaals + Surround Achter	Voor R	Voor L	Center	Surround	Surround L	Surround Achter R	Surround Achter L	Voor R	Voor L	Niet in gebruik	Center	Surround R	Surround L	Surround Achter R	Surround Achter L	Niet in gebruik	Niet in gebruik
5.1-kanaals + Voor breed	Voor R	Voor L	Center	Surround	Surround L	Voor breed R	Voor breed L	Voor breed R	Voor breed L	Niet in gebruik	Center	Surround R	Surround L	Voor R	Voor L	Niet in gebruik	Niet in gebruik
5.1-kanaals + Hoog	Voor R	Voor L	Center	Surround	Surround L	Hoog R	Hoog L	Voor R	Voor L	Hoog R	Hoog L	Surround R	Surround L	Niet in gebruik	Center	Niet in gebruik	Niet in gebruik
