Antes de conectar los altavoces

NOTA

Desconecte el enchufe de esta unidad de la alimentación de la toma de corriente antes de conectar los altavoces. Apague también el subwoofer.

Conecte los cables de los altavoces de manera que no sobresalgan de los terminales de altavoces. El circuito de protección puede activarse si los alambres de los cables hacen contacto con el panel trasero o si los lados + y - hacen contacto entre sí. (Circuito de protecciónenlace)

Nunca toque los terminales de altavoces mientras el cable de alimentación esté conectado. Si lo hace, puede provocar una descarga eléctrica. Cuando el “Asistente configuración” (página 9 en la “Guía de inicio rápido”) está funcionando, siga las instrucciones de la pantalla del “Asistente configuración” para realizar las conexiones. (No se suministra alimentación a los terminales del altavoz mientras se está ejecutando el “Asistente configuración”.)

Utilice altavoces que tengan una impedancia de 4 a 16 Ω/ohm.

Cuando conecte altavoces con impedancias diferentes, ajuste la impedancia según el altavoz con la impedancia más baja.

NOTA

Realice los siguientes ajustes cuando use un altavoz con una impedancia de 4 – 6 Ω/ohm.

Mantenga pulsados al mismo tiempo ZONE2 SOURCE y STATUS en la unidad principal durante al menos 3 segundos.

“V.Format:< PAL>” aparece en la pantalla.

Pulsar DIMMER en la unidad principal tres veces.

“Sp.Imp.:<8ohms>” aparece en la pantalla.

Pulse SOUND MODE o PURE DIRECT en la unidad principal para seleccionar la impedancia.

8ohms
(Predeterminado):

Seleccionar cuando la impedancia de todos los altavoces conectados sea de 8 Ω/ohms o superior.

6ohms:

Seleccione cuando la impedancia para cualquiera de los altavoces conectados sea de 6 Ω/ohm.

4ohms:

Seleccione cuando la impedancia para cualquiera de los altavoces conectados sea de 4 Ω/ohm.

Pulse STATUS en la unidad principal para completar la configuración.

Conexión de los cables para los altavoces

Compruebe cuidadosamente los canales izquierdo (L) y derecho (R) y las polaridades + (rojo) y – (negro) de los altavoces que va a conectar a esta unidad, y asegúrese de conectar los canales y las polaridades correctamente.

Quite aproximadamente 10 mm del revestimiento del extremo del cable de altavoz y enrolle firmemente el conductor interior del cable o conectele un terminal.
Connection-spCable1
Gire el terminal de altavoz en el sentido contrario a las agujas del reloj para soltarlo.
Connection-spCable2
Inserte el alambre del cable de altavoz en el terminal de altavoz.
Connection-spCable3
Gire el terminal de altavoz en el sentido de las agujas del reloj para apretarlo.
Connection-spCable4

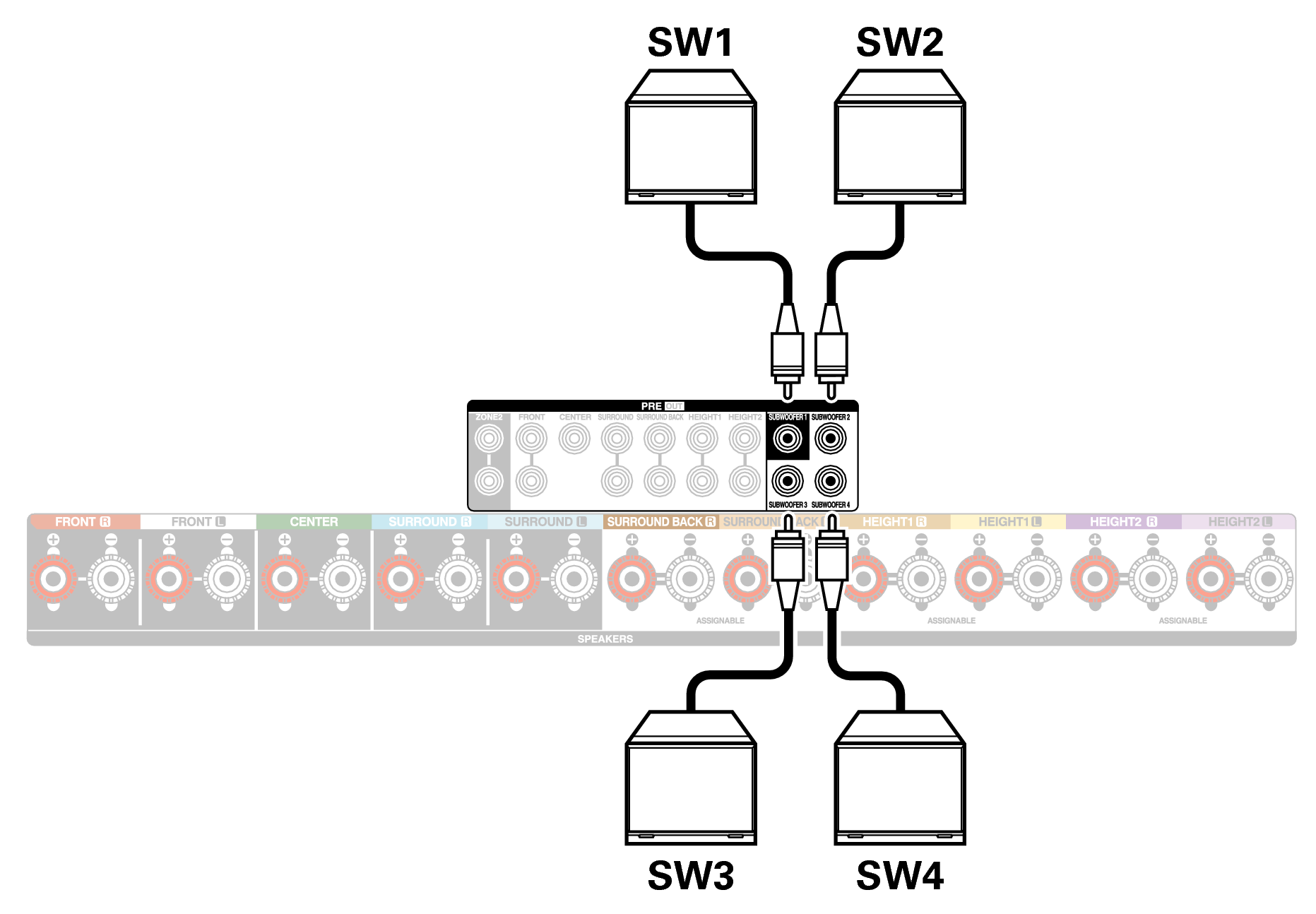

Conexión del subwoofer

Utilice un cable para subwoofer para conectarlo. Esta unidad admite la conexión de cuatro subwoofers.

Si va a conectar varios subwoofers, cambie la configuración de “Subwoofers” en el ajuste “Distribución de altavoces” en función del número de subwoofers que se van a conectar. enlace

El nivel y la distancia se pueden ajustar por separado para el subwoofer 1, el subwoofer 2, el subwoofer 3 y el subwoofer 4.

Conne SW2 X38

Sobre las etiquetas de los cables (incluidas) para la identificación de los canales

La sección de visualización del canal para los terminales del altavoz en el panel trasero tiene un código de color para que cada canal resulte identificable.

Acople la etiqueta del cable correspondiente a cada altavoz en el cable del altavoz. Esto facilitará la conexión de los cables adecuados a los terminales de los altavoces situados en el panel trasero.

Altavoz

Color

FRONT L

Blanco

FRONT R

Rojo

CENTER

Verde

SURROUND L

Azul claro

SURROUND R

Azul

SURROUND BACK L

Beige

SURROUND BACK R

Marrón

FRONT HEIGHT L

Amarillo claro

FRONT HEIGHT R

Amarillo

TOP FRONT L

Amarillo claro

TOP FRONT R

Amarillo

TOP MIDDLE L

Violeta claro

TOP MIDDLE R

Violeta

TOP REAR L

Violeta claro

TOP REAR R

Violeta

SURROUND HEIGHT L

Violeta claro

SURROUND HEIGHT R

Violeta

REAR HEIGHT L

Violeta claro

REAR HEIGHT R

Violeta

TOP SURROUND

Beige

CENTER HEIGHT

Marrón

FRONT DOLBY L

Amarillo claro

FRONT DOLBY R

Amarillo

SURROUND DOLBY L

Violeta claro

SURROUND DOLBY R

Violeta

BACK DOLBY L

Violeta claro

BACK DOLBY R

Violeta

SUBWOOFER 1

Negro

SUBWOOFER 2

Negro

SUBWOOFER 3

Negro

SUBWOOFER 4

Negro

Las etiquetas para cables suministradas incluyen etiquetas para los cables de altavoz y los cables HDMI. Coloque en cada cable la etiqueta que se corresponda con los altavoces y con los dispositivos HDMI que se están conectando, tal como se indica a continuación. De este modo, le resultará sencillo identificar y conectar correctamente los cables entre los componentes.

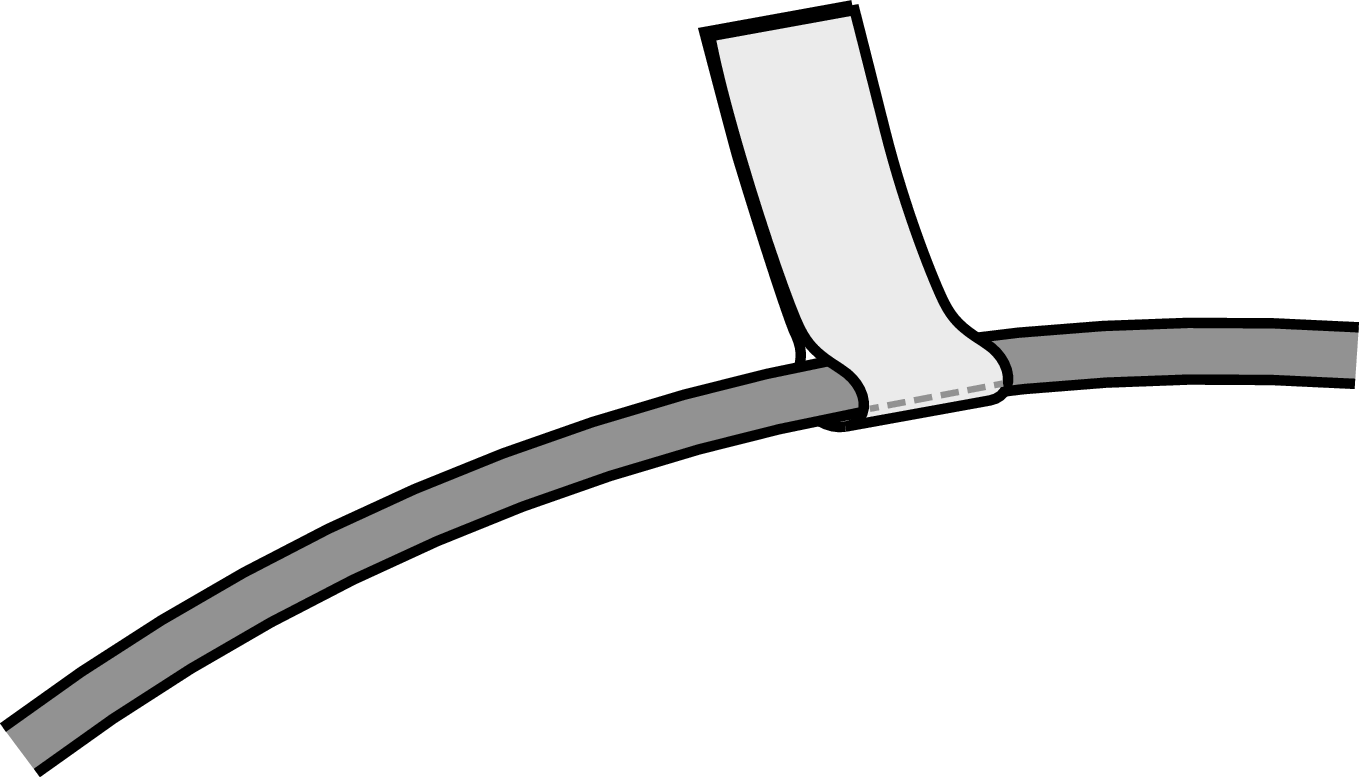

Bracket Open Cómo acoplar la etiqueta del cable Bracket Close

Pict CableLabel
