Panel trasero

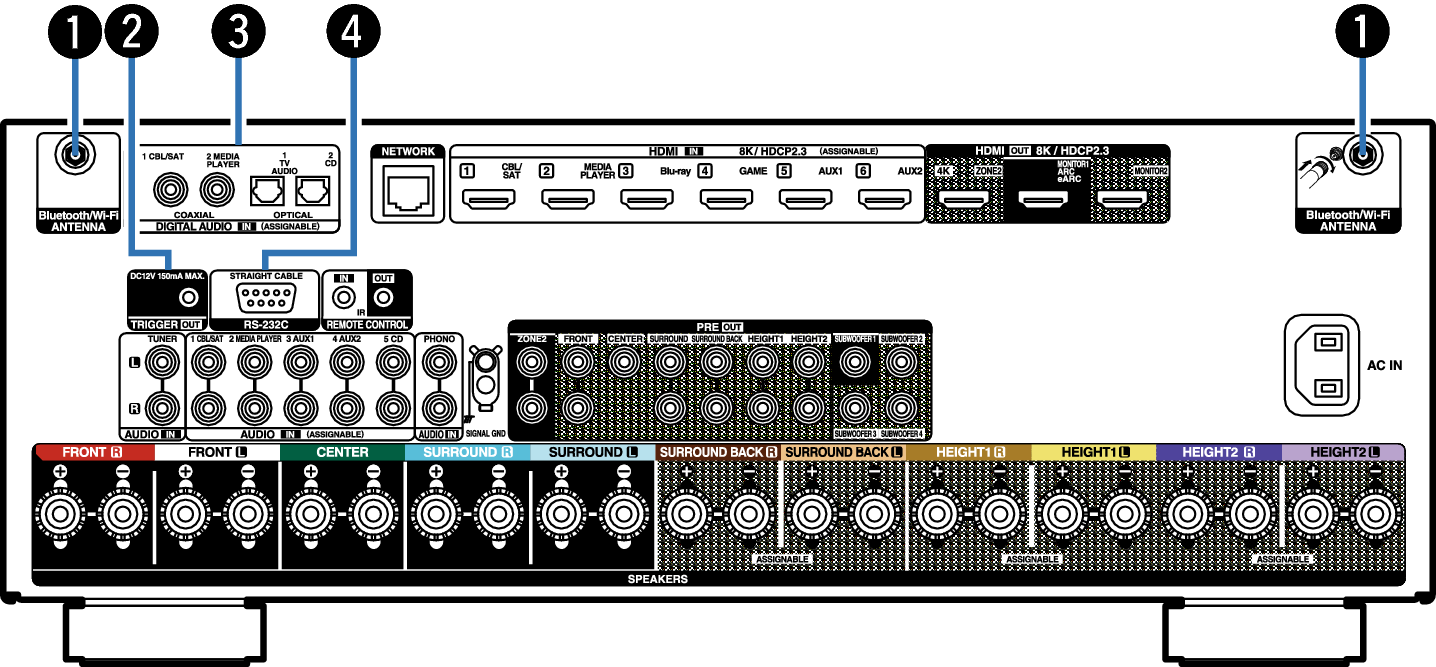

Name Rear Small1 X38E2

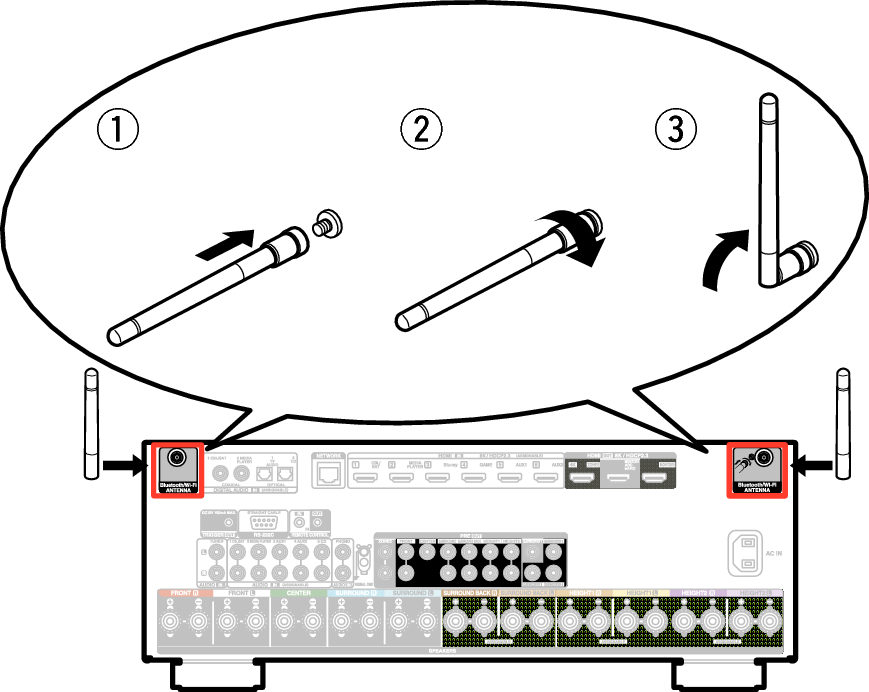

Conectores para antena Bluetooth/LAN inalámbrica

Se utiliza para conectar las antenas externas para conexión Bluetooth/inalámbrica incluidas al conectar a una red a través de una LAN inalámbrica o al conectar a un dispositivo portátil a través de Bluetooth. enlace

Coloque las antenas externas para conexión Bluetooth/inalámbrica de manera uniforme sobre el terminal de tornillo de la parte posterior.

Gire en sentido horario hasta que las antenas estén completamente conectadas.

Gire la antena hacia arriba para mejor recepción.

Pict AntennaAngle X38E2

Conector TRIGGER OUT

Sirve para conectar dispositivos equipados con la función de activación de salida. enlace

Conectores de audio digital (DIGITAL AUDIO)

Sirven para conectar dispositivos equipados con conectores de audio digital.

Conexión 2: TV equipado con un conector HDMI e incompatible con la función ARC/eARCenlace

Conexión de un descodificador (Sintonizador por satélite/TV por cable)enlace

Conexión de un reproductor multimediaenlace

Conector RS-232C

Se utiliza para conectar dispositivos controladores de automatización del hogar provistos de conectores RS-232C. Consulte el manual del propietario del controlador de automatización doméstico para obtener más información sobre el puerto serie de esta unidad.

Antes de hacerlo realice la operación descrita a continuación.

Conecte la alimentación de esta unidad.

Desconecte la alimentación de esta unidad desde el controlador externo.

Compruebe que esta unidad se encuentra en modo de espera.

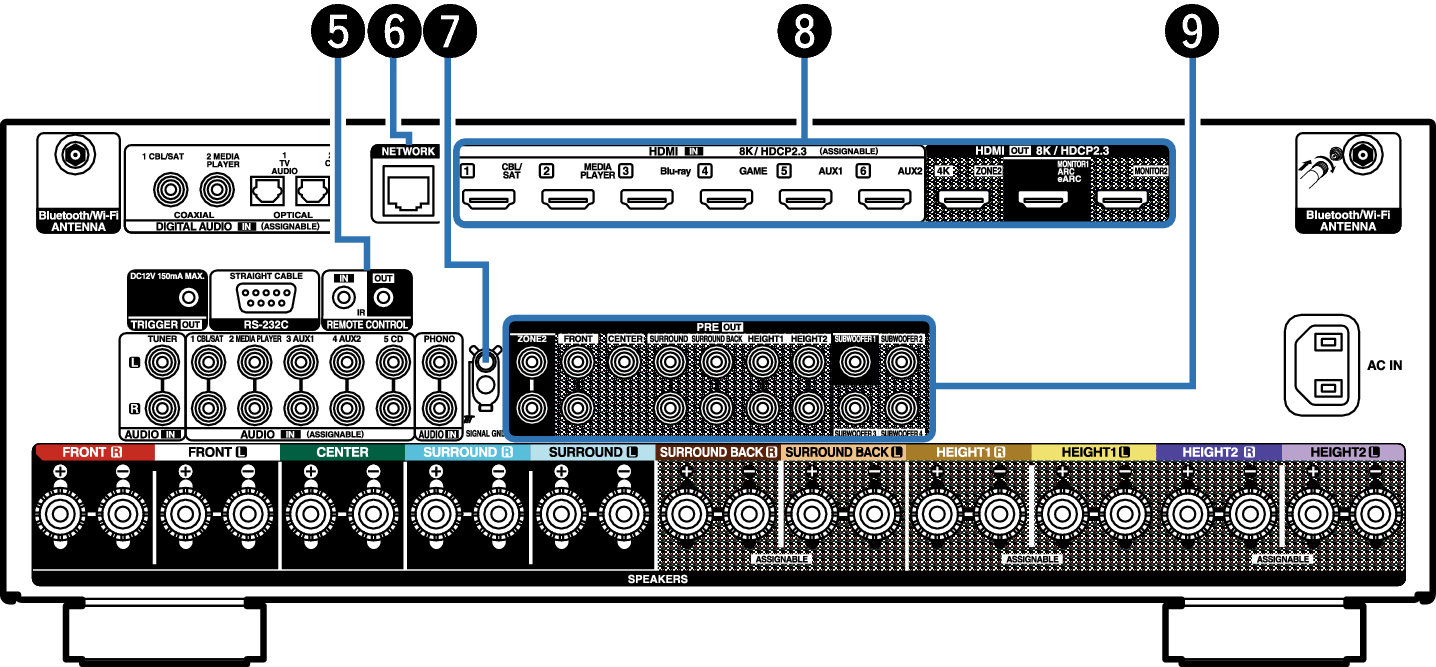

Name Rear Small2 X38E2

Conectores REMOTE CONTROL

Sirven para conectar receptores/transmisores de infrarrojos para que esta unidad y los dispositivos externos funcionen en una habitación diferente. enlace

Conector NETWORK

Se utiliza para conectar a un cable LAN cuando conecte a una red LAN con cable. enlace

Terminales SIGNAL GND

Sirve para conectar un cable de conexión a tierra para el tocadiscos. enlace

Conectores HDMI

Sirven para conectar dispositivos equipados con conectores HDMI.

Conexión 1: TV equipado con un conector HDMI y compatible con la función ARC/eARCenlace

Conexión 2: TV equipado con un conector HDMI e incompatible con la función ARC/eARCenlace

Conexión de un descodificador (Sintonizador por satélite/TV por cable)enlace

Conexión de un reproductor multimediaenlace

Conexión de un reproductor de DVD o de Blu-ray Discenlace

Conexión de una consola de videojuegos o un dispositivo reproductor compatible con 8Kenlace

Conectores PRE OUT

Sirven para conectar un subwoofer con amplificador integrado o un amplificador de potencia externo.

Conexión del subwooferenlace

Conexión de un amplificador de potencia externoenlace

Conexión de ZONE2enlace

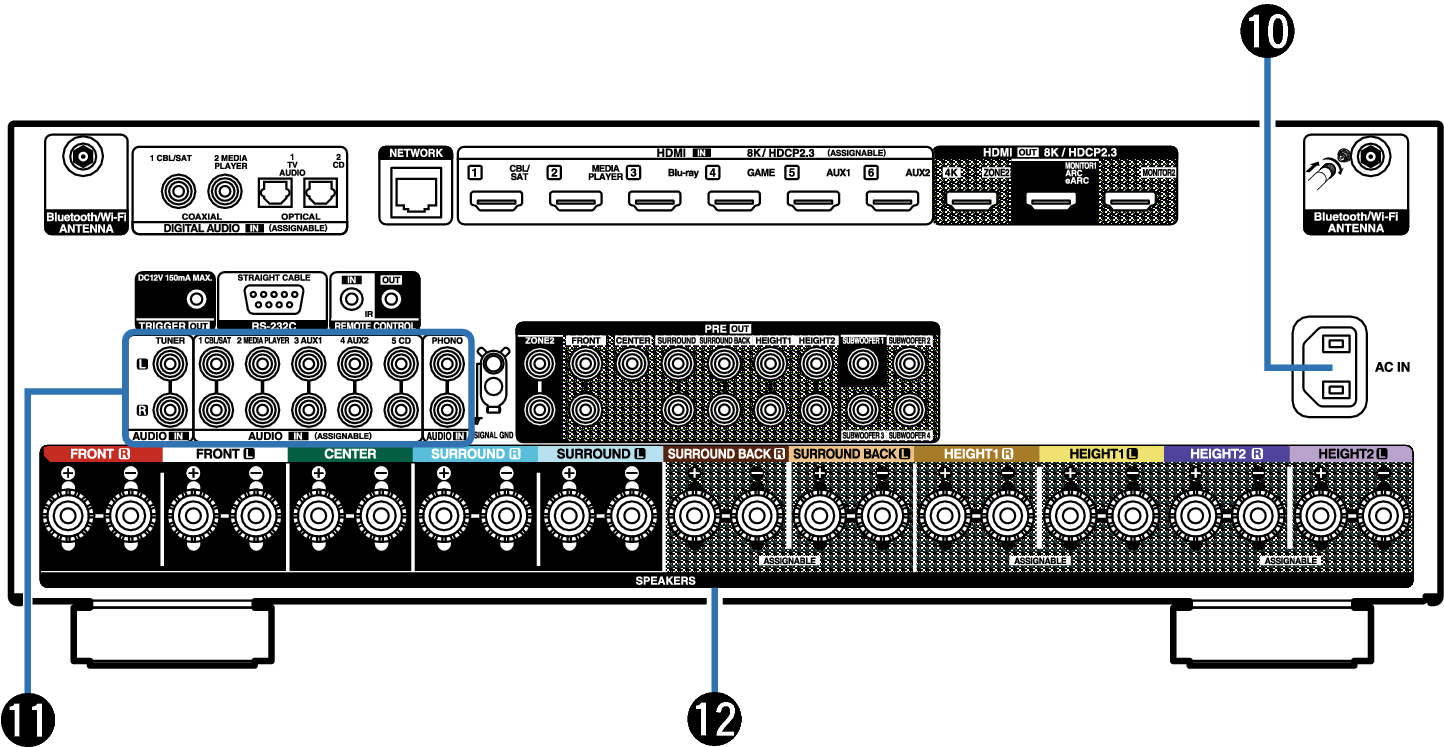

Name Rear Small3 X38E2

Entrada de CA (AC IN)

Sirve para conectar el cable de alimentación. enlace

Conectores de audio analógico (AUDIO)

Sirven para conectar dispositivos equipados con conectores de audio analógico.

Conexión de un descodificador (Sintonizador por satélite/TV por cable)enlace

Conexión de un reproductor multimediaenlace

Conexión de un giradiscosenlace

Terminales de altavoces (SPEAKERS)

Sirven para conectar los altavoces. enlace

NOTA

No toque los pines internos de los conectores en el panel trasero. La descarga electrostática puede ocasionar daños permanentes a la unidad.
