Conexión de altavoces de 11.1 canales

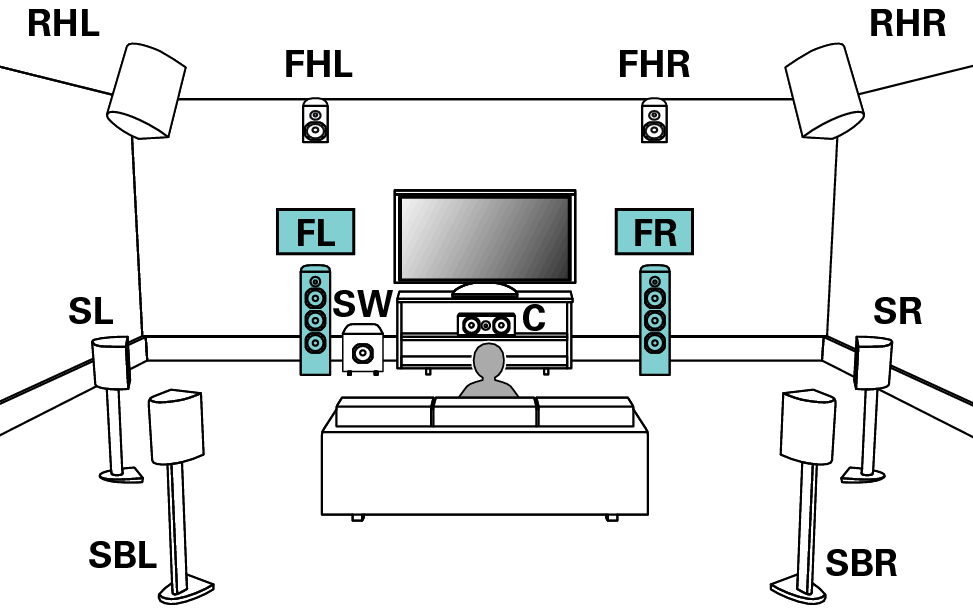

Ejemplo de disposición cuando se utilizan el trasero surround y dos juegos de altavoces de altura

Pict SP Layout 11.1 RH FH2

Para la conexión de cada altavoz, consulte lo siguiente.

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: 2 altavoces
Altavoces de altura: 4 altavoces
Distribución frontal: Altura frontal Flower Mark
Distribución trasera: Altura trasero Flower Mark
Subwoofers: 1 altavoz

Los altavoces de altura delanteros y los altavoces de altura traseros pueden cambiarse por otros de altura, de techo o Dolby Atmos Enabled en el ajuste “Distribución de altavoces” - “Distribución”.

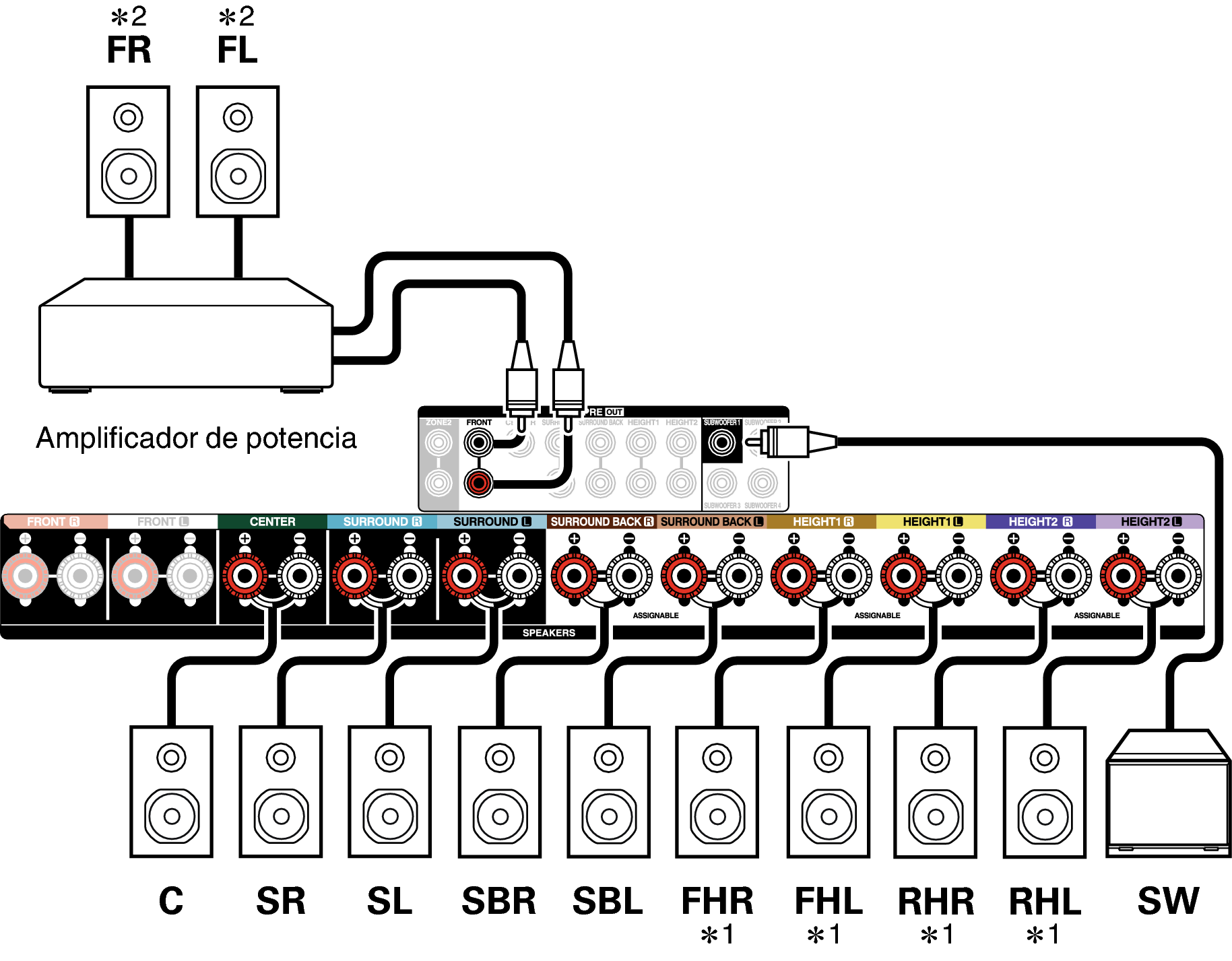

Conne SP 11.1 FH RH X38E3

Cuando conecte altavoces de 11.1 canales, es necesario conectar un amplificador externo al canal delantero, al canal de altura trasero o al canal surround trasero como mínimo. Ajuste “Conexión” en “Solo Pre-out” para su canal preferido. enlace

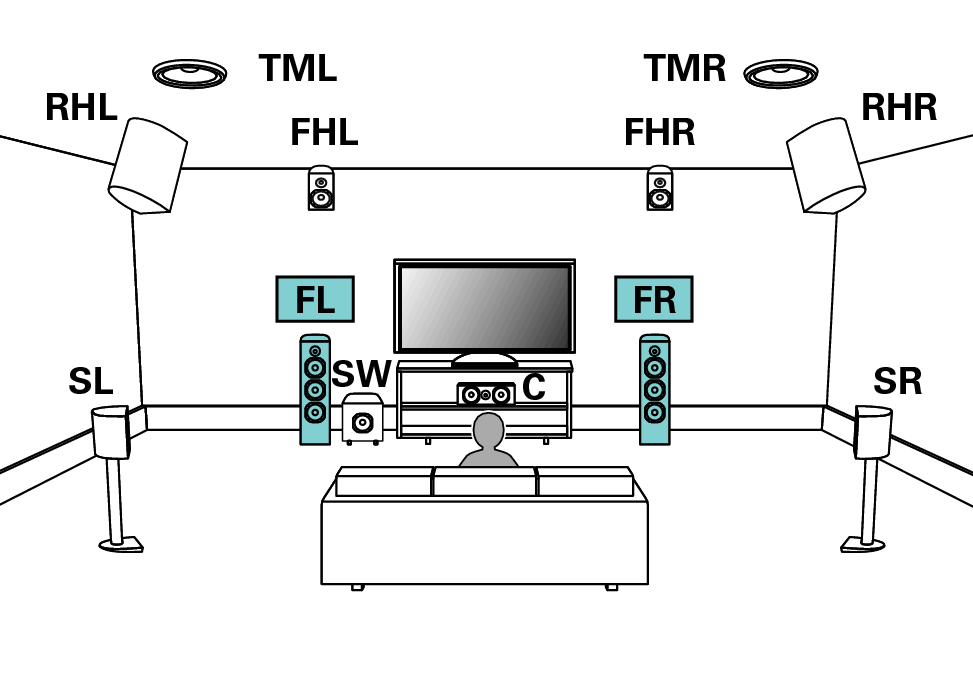

Ejemplo de disposición cuando se utilizan tres juegos de altavoces de altura

Pict SP Layout 11.1 FH RH TM2

Para la conexión de cada altavoz, consulte lo siguiente.

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Altavoces de altura: 6 altavoces
Distribución frontal: Altura frontal Flower Mark
Distribución central: Central superior Flower Mark
Distribución trasera: Altura trasero Flower Mark
Subwoofers: 1 altavoz

Los altavoces de altura delanteros, los altavoces medios superiores y los altavoces de altura traseros pueden cambiarse por otros de altura, de techo o Dolby Atmos Enabled en el ajuste “Distribución de altavoces” - “Distribución”.

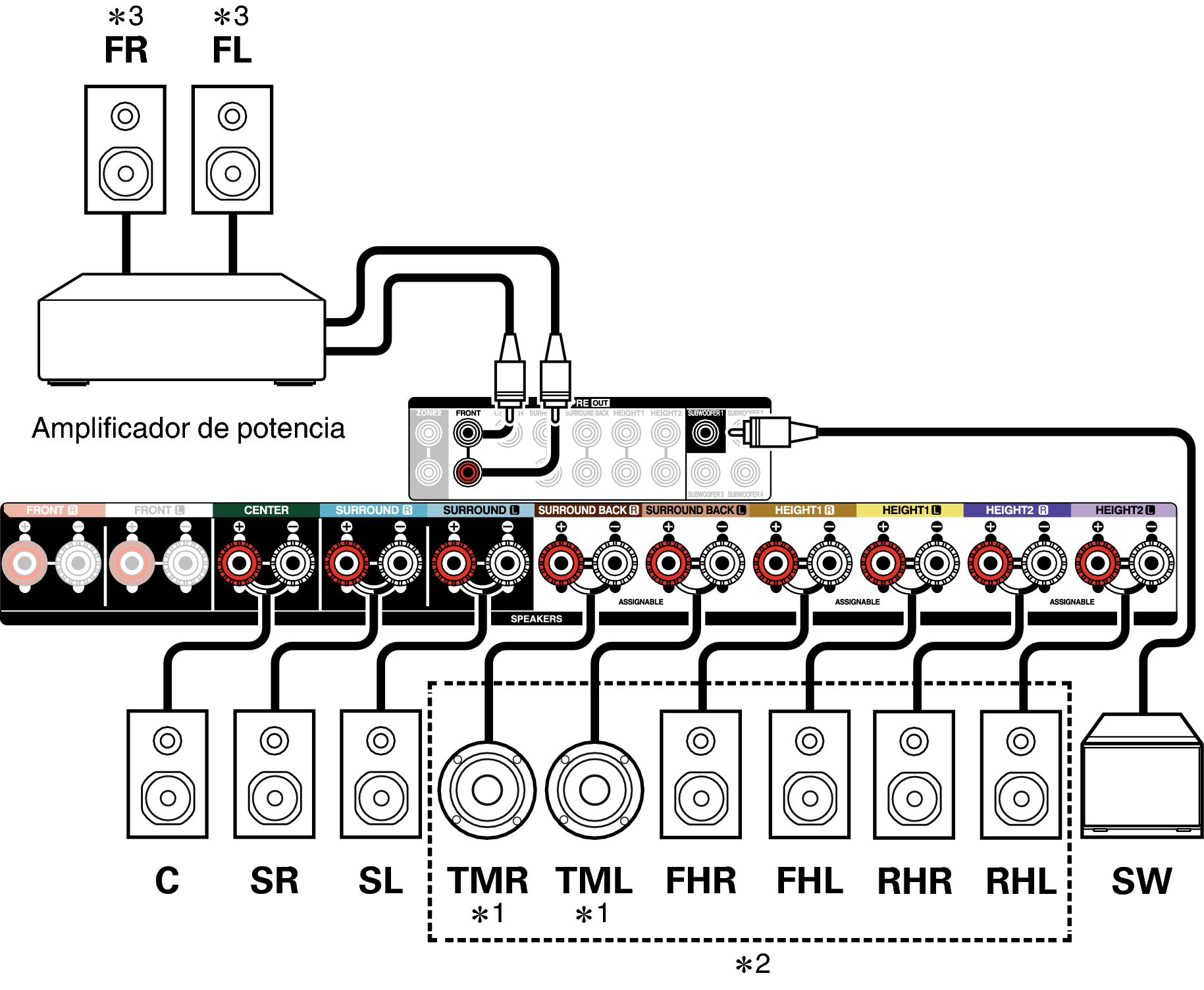

Conne SP 11.1 TM RH X38E3

El altavoz medio superior puede conectarse al terminal trasero surround en lugar del altavoz trasero surround.

Cuando conecte altavoces de 11.1 canales, es necesario conectar un amplificador externo al canal delantero, al canal de altura trasero o al canal superior medio como mínimo. Ajuste “Conexión” en “Solo Pre-out” para su canal preferido. enlace

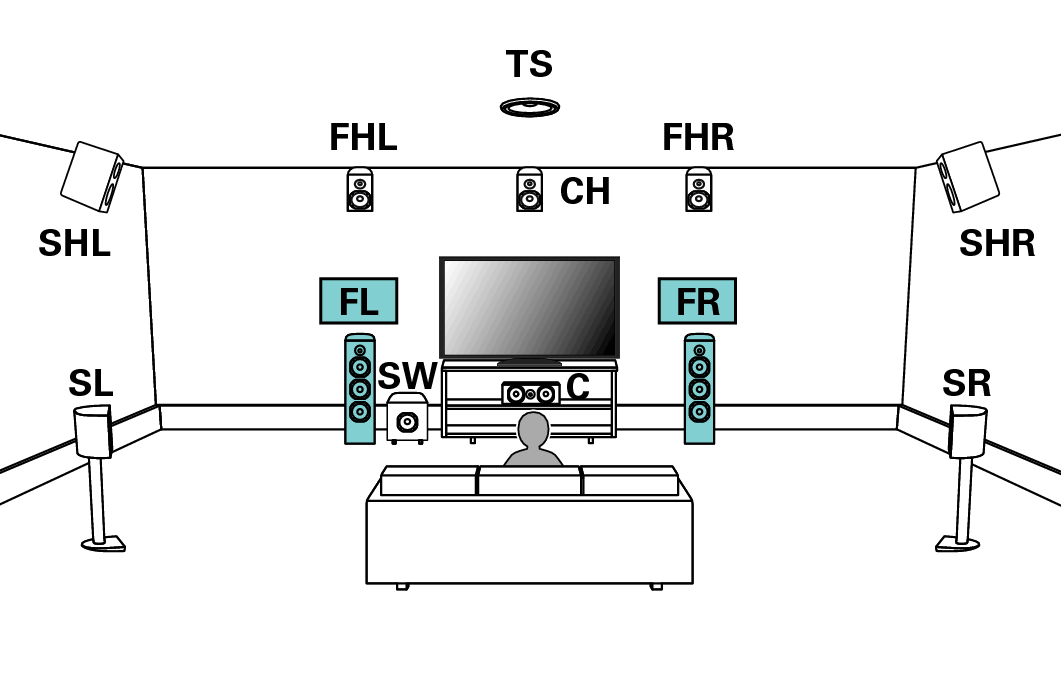

Ejemplo de disposición para el sistema Auro-3D de 11.1 canales

Esta configuración de altavoz ha sido optimizada para la reproducción de Auro-3D.

Pict SP Layout 11.1 Auro3

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Altavoces de altura: 6 altavoces
Distribución frontal: Altura frontal
Distribución central: Altura surround
Distribución trasera: No
TS/CH: TS/CH
Subwoofers: 1 altavoz

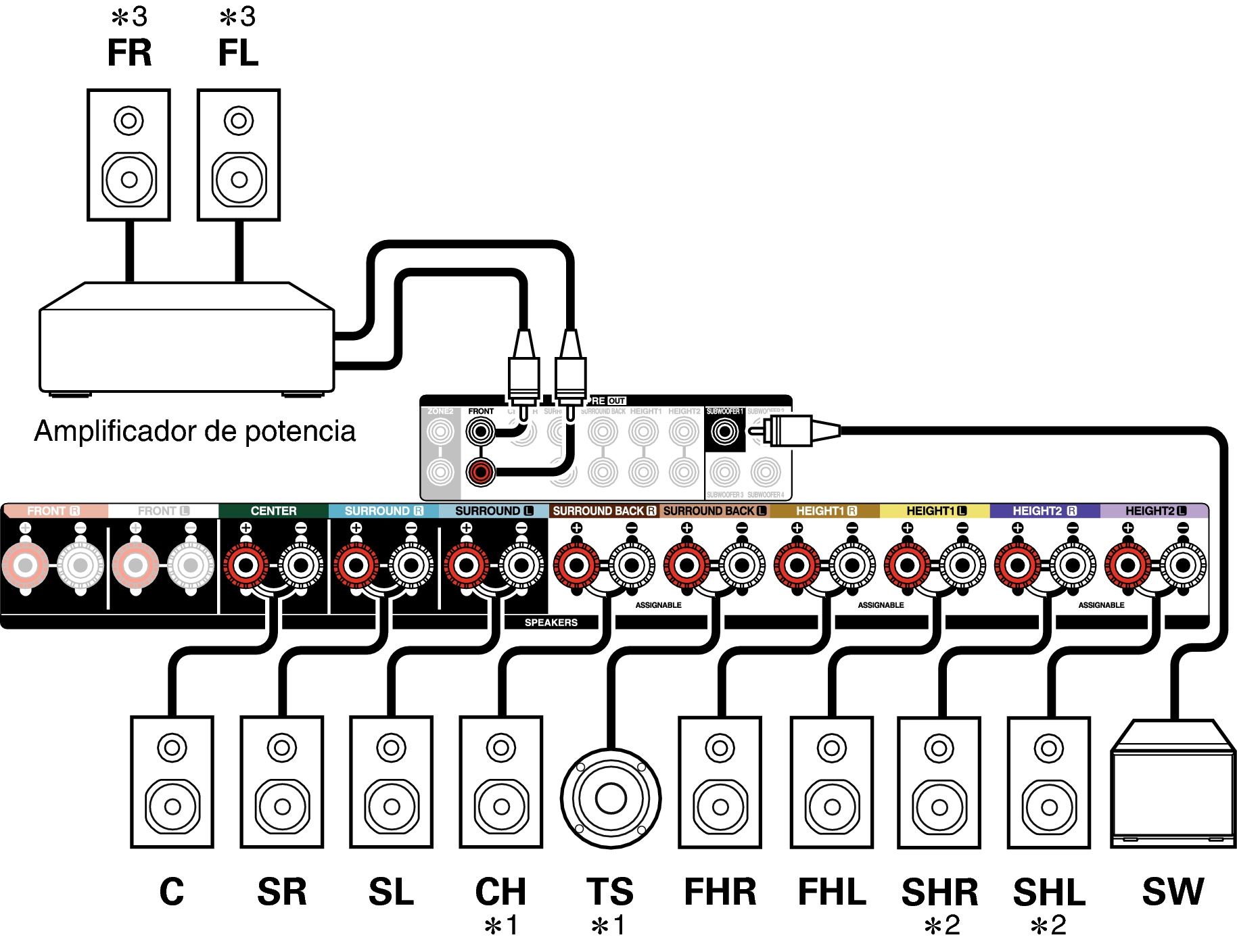

Conne SP 11.1 Auro X38E3

El altavoz surround superior y de altura central pueden conectarse al terminal trasero surround en lugar del altavoz trasero surround.

Cuando conecte altavoces de 11.1 canales, es necesario conectar un amplificador externo al canal delantero, al canal de altura surround o al canal surround superior/de altura central como mínimo. Ajuste “Conexión” en “Solo Pre-out” para su canal preferido. enlace
