Conexión de ZONE2

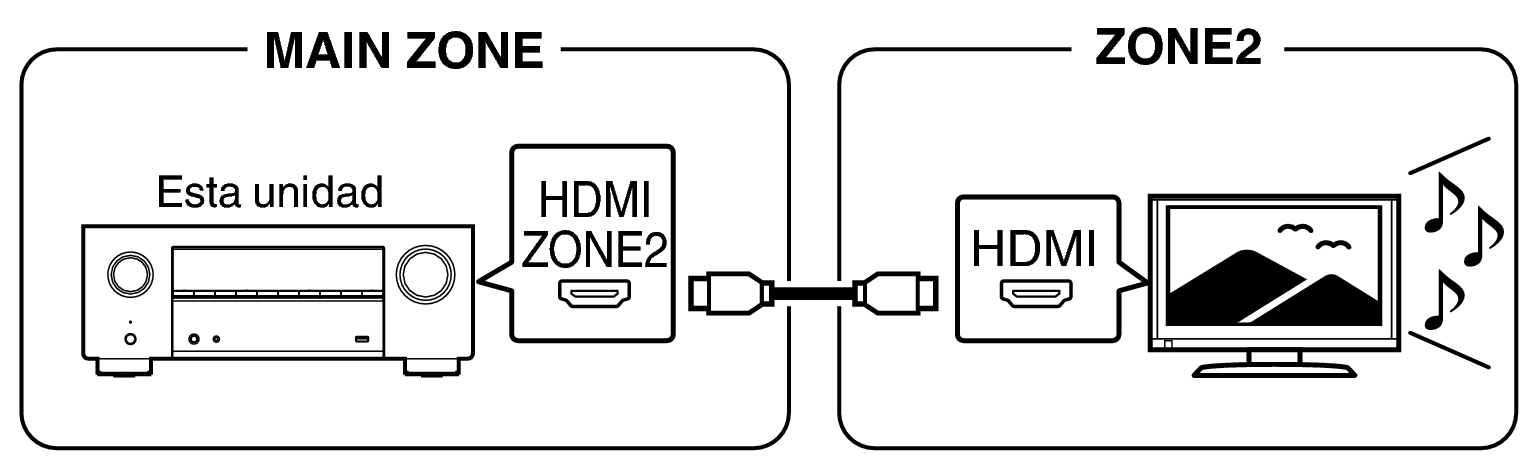

Conexión 1: Conexión a través del conector HDMI ZONE2

Si conecta un TV al conector HDMI ZONE2 OUT, puede reproducir vídeo o audio desde el dispositivo conectado al conector HDMI 1 – 4 IN en ZONE2 (función HDMI ZONE2).

Pict ZONE Audio1 X37

Cuando conecte un TV al conector HDMI ZONE2 OUT, y MAIN ZONE y ZONE2 se ajusten a la misma fuente de entrada, el audio de MAIN ZONE podría mezclarse con el audio de 2 canales.

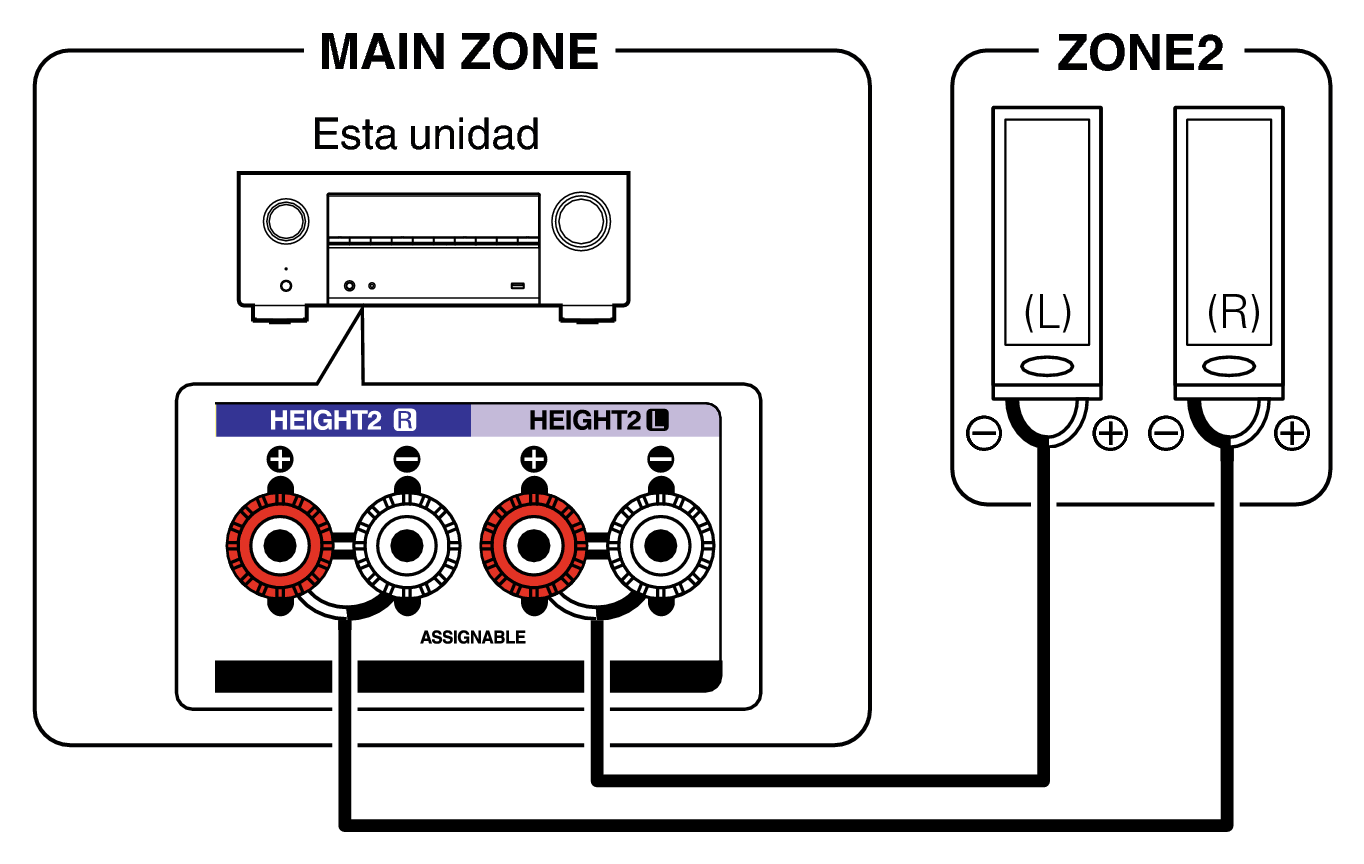

Conexión 2: Conexión utilizando un terminal de salida de altavoces

Cuando “Asignar amplificador” está ajustado en “7.1ch + ZONE2” en el menú, el audio de ZONE2 es emitido desde el terminal de altavoz HEIGHT2. enlace

Pict ZONE Audio2 X38

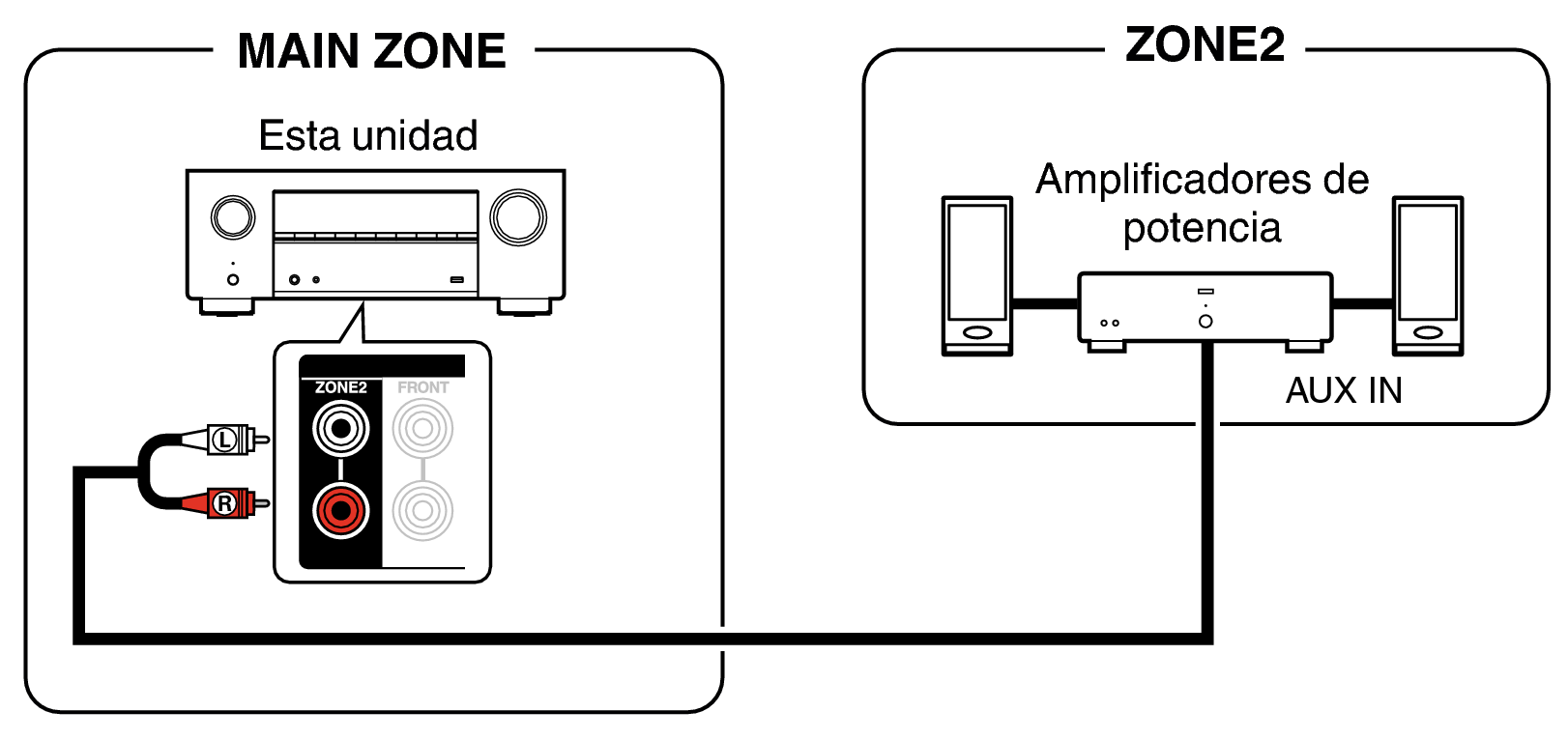

Conexión 3: Conexión mediante un amplificador externo (ZONE2)

Las señales de audio de los terminales de salida de audio ZONE2 de esta unidad se emiten hacia los amplificadores de la ZONE2 y se reproducen en estos amplificadores.

Pict ZONE Audio3 X38
